Verstevig de hoofdeenheid met de
metalen montageband (niet bijgeleverd).
Verbind de aardkabel van het toestel met
een metalen plaats met behulp van een
schroef (*
1
) die reeds is vastgemaakt op
het chassis van het voertuig.
• Voor de schroef gemarkeerd met "*
2
", gebruikt u een
geschikte schroef voor de gekozen montageplaats.
5
Schuif de INA-W910R in het dashboard
totdat u een klikgeluid hoort. Dit zorgt
ervoor dat het toestel stevig op zijn
plaats zit en niet per ongeluk uit het
dashboard zal vallen.

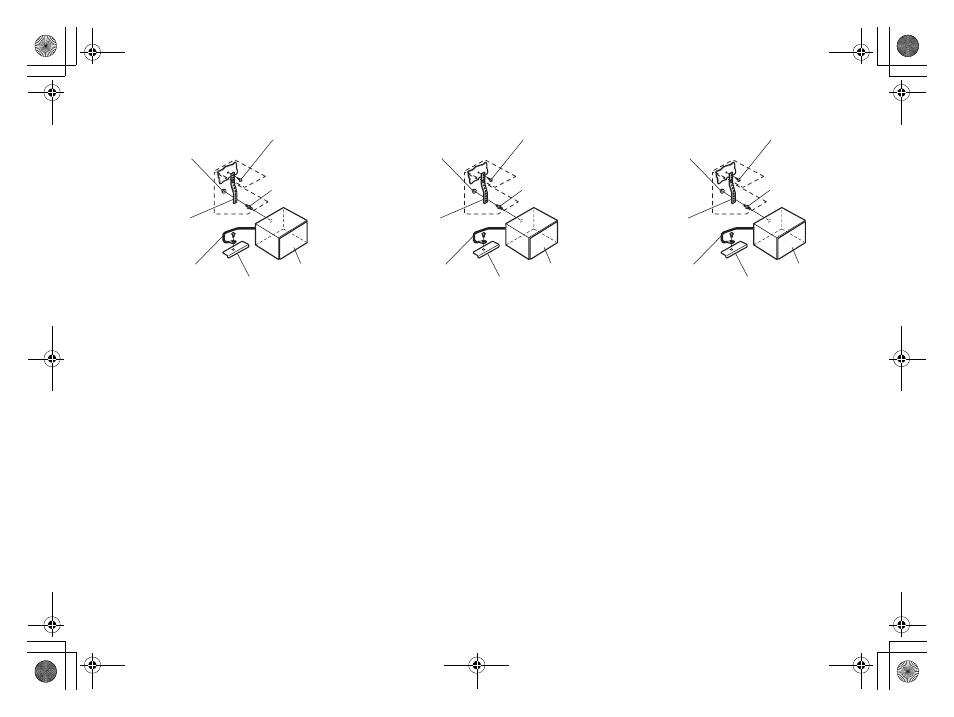

Zeskantmoer (M5)
Schroef
Schroefbout
Dit toestel
Onderstel
Aardingskabel
Metalen
montageband
*
2
*
1
4
Укрепите на главном блоке
металлическую монтажную полосу
(не входит в комплект). Прикрепите
заземляющий провод устройства к
оголенной металлической
поверхности с помощью винта (*
1
),
уже закрепленного на корпусе
автомобиля.
•
Винты с маркировкой “*
2
”: используйте
соответствующие винты для выбранного
расположения установки.
5
Вставьте устройство INA-W910R в
приборную панель до щелчка. Это
гарантирует правильную фиксацию
устройства и не позволяет ему
случайно выскочить из приборной
панели.
Шестигранная гайка (M5)
Шуруп
Двухсторонний
болт
Данное
устройство
Корпус
Вывод заземления
Металлическая
монтажная
полоса
*
2
*
1
4
Mocowanie jednostki głównej należy
wzmocnić za pomocą metalowego
paska mocującego (nie jest dostarczony
w zestawie). Przykręć przewód
uziemienia urządzenia do czystego
metalowego elementu, używając śruby
(*
1
), która jest już przykręcona do
podwozia pojazdu.
•
W przypadku śruby oznaczonej symbolem „*
2
”
użyj śruby odpowiedniej dla miejsca montażu.
5
Wsuń urządzenie INA-W910R w deskę
rozdzielczą, aż usłyszysz kliknięcie.
Zapewnia to prawidłowe zablokowanie
urządzenia i uniemożliwia jego
przypadkowe wysunięcie się z deski
rozdzielczej.
Nakrętka sześciokątna (M5)
Śruba
Śruba
dwustronna
To urządzenie
Nadwozie
Przewód uziemienia
Metalowy
pasek
mocujący
*
2
*
1
