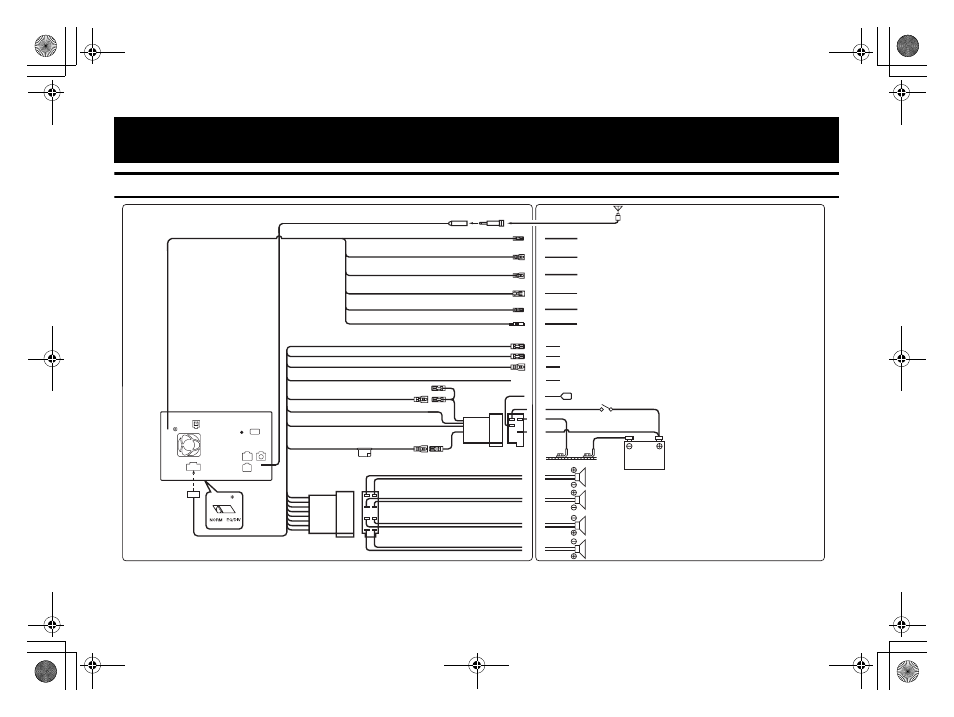

Aansluitingen / Соединения / Połączenia
Aansluitingen-1/2 / Соединения-1/2 / Połączenia-1/2
Antenna
(Groen/Zwart)/
(Зеленый/черный)/(zielony/czarny)
Front Right
Rear Left
Front Left
Rear Right
Speakers
Battery
Ignition key
(Blauw/Wit)/
(синий/белый)/(niebieski/biały)
(Geel/Blauw)/
(желтый/синий)/(żółty/niebieski)
(Groen/Wit)/
(Зеленый/белый)/(zielony/biały)
(Rood)/
(Красный)/(czerwony)
AUDIO INTERRUPT IN
REMOTE TURN-ON
PARKING BRAKE
POWER ANT
(Zwart)/
(Черный)/(czarny)
Naar uitgangskabel voor afstandsbediening /
К выходному
проводу ДУ / Do przewodu wyjściowego
Naar plus-zijde van de achterlichtsignaalkabel van de wagen /
К плюсовой
клемме сигнального провода лампочки заднего хода автомобиля /
Do strony dodatniej przewodu sygnałowego lampy cofania samochodu
Naar invoerkabel voor afstandsbediening /
К входному проводу ДУ /
Do przewodu wejściowego
(Wit/Bruin)/
(белый/коричневый)/(biały/brązowy)
(Oranje/Wit)/
(оранжевый/белый)/(pomarańczowy/biały)
REMOTE IN
REVERSE
CAMERA SW
(Wit/Bruin)/
(белый/коричневый)/(biały/brązowy)
REMOTE OUT
Niet gebruikt /
Не используется / Nie używany
Naar de interfacebox van de stuurafstandsbediening /
К блоку
интерфейсу рулевого пульта ДУ / Do modułu zdalnego
sterowania z kierownicy
(Grijs/Zwart)/
(Серый/черный)/(szary/czarny)
(Groen)/
(Зеленый)/(zielony)
(Wit)/
(Белый)/(biały)
(Paars)/
(Фиолетовый)/(fioletowy)
(Wit/Zwart)/
(Белый/черный)/(biały/czarny)
(Grijs)/
(Серый)/(szary)
(Paars/Zwart)/
(Фиолетовый/черный)/(fioletowy/czarny)
FUSE 10A
(Zwart)/
(Черный)/(czarny)
(Geel)/
(Желтый)/(żółty)
BATTERY
ACC
(Blauw)/
(Синий)/(niebieski)
•
Zet de systeemschakelaar op "NORM" wanneer enkel een wisselaar is aangesloten (wanneer de Ai-NET-compatibele equalizer niet wordt gebruikt). Wanneer de IMPRINT-audioprocessor is aangesloten, stelt u de EQ/DIV-positie in. /
Переведите переключатель
системы в положение “NORM” при подключении только чейнджера (если не используется совместимый с шиной Ai-NET эквалайзер). Если подключен аудиопроцессор IMPRINT, выберите положение EQ/DIV. / Przełącznik
systemowy należy ustawić na „NORM”, jeżeli podłączona jest tylko zmieniarka (gdy nie jest używany korektor podłączany do magistrali Ai-NET). Po podłączeniu procesora dźwięku IMPRINT należy ustawić w pozycji EQ/DIV.
*
De systeemschakelaars bevinden zich aan de onderkant van het toestel. /
Переключатели системы находятся на днище устройства. / Przełączniki systemowe znajdują się na spodzie urządzenia.
GUIDE CONT
(Wit/Groen)/
(Белый/зеленый)/(biały/zielony)
Naar de gidsbesturingsingang /
К входному разъему управления
навигацией / Do złącza wejściowego kontroli prowadzenia
(Zwart)/
(Черный)/(czarny)
ISO Antenna Plug
Naar elektrische antenne /
К питанию антенны / Do anteny elektrycznej
Naar de lijn met het snelheidssignaal van het voertuig /
К линии
приостановки скорости автомобиля / Do linii impulsu prędkości pojazdu
Naar signaalkabel van handrem /
К сигнальному проводу стояночного
тормоза / Do przewodu sygnałowego hamulca postojowego
Naar versterker of equalizer /
К усилителю или эквалайзеру / Do wzmacniacza lub korektora
Niet gebruikt /
Не используется / Nie używany
(Roze/Zwart)/
(розовый/черный)/(różowy/czarny)
GND
SPEED SENSOR
