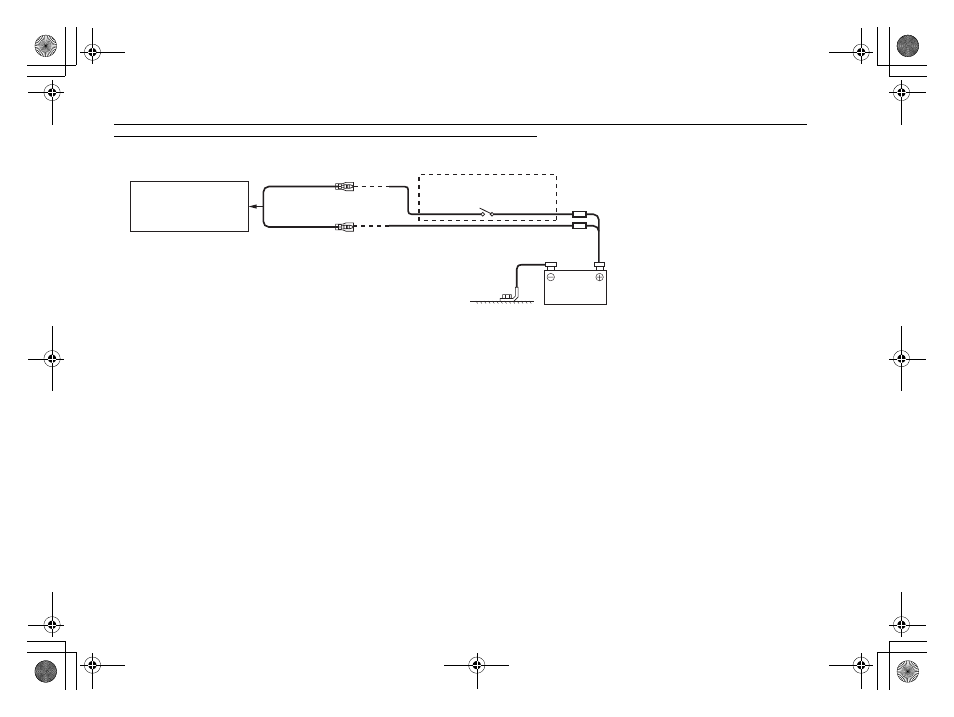

Aansluitingsschema van SPST-schakelaar (apart verkrijgbaar) /
Схема подключения однополюсного выключателя (приобретается
дополнительно) / Schemat połączeń przełącznika SPST (sprzedawany oddzielnie)
(Als de ACC-stroomvoorziening niet beschikbaar is) /
(Если источник питания ACC недоступен) / (Jeżeli nie jest dostępne zasilanie ACC)
• Voeg een SPST (Single-Pole, Single-Throw)-schakelaar (apart verkrijgbaar) en zekering (apart verkrijgbaar) toe als uw voertuig geen ACC-stroomvoorziening heeft. /
Если в
автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно однополюсный переключатель и предохранитель. /
Jeżeli pojazd nie umożliwia zasilania w trybie ACC, należy dodać przełącznik jednobiegunowy i jednostanowy SPST (Single-Pole, Single-Throw) (sprzedawany
oddzielnie) i bezpiecznik (sprzedawany oddzielnie).
• Bovenstaand diagram en bovenstaande stroomsterkte gelden als de INA-W910R individueel wordt gebruikt. /
Показанные выше схема подключения и сила тока
предохранителя применяются в случае индивидуального использования устройства INA-W910R. / Schemat i wartość znamionowa bezpiecznika podane
powyżej dotyczą przypadku, gdy urządzenie INA-W910R jest używane jako urządzenie samodzielne.
• Als de geschakelde stroomkabel (ontsteking) van de INA-W910R rechtstreeks op de positieve (+) pool van de accu van het voertuig is aangesloten, verbruikt de INA-W910R een
minimale hoeveelheid stroom (enkele honderden milliampère), zelfs als de schakelaar in de OFF-stand staat, en kan de accu leeglopen. /
Если переключаемый вывод
питания (зажигание) INA-W910R напрямую подключен к положительному (+) полюсу автомобильного аккумулятора, INA-W910R потребляет
небольшой ток (несколько сотен миллиампер) даже при выключении переключателя питания, и аккумулятор может разрядиться. / Jeżeli przewód
włączenia zasilania (zapłonu) urządzenia INA-W910R zostanie podłączony bezpośrednio do dodatniego (+) bieguna akumulatora pojazdu, akumulator może zostać
rozładowany, ponieważ urządzenie INA-W910R pobiera pewien prąd (kilkaset miliamperów) nawet gdy przełącznik ustawiony jest w pozycji OFF (Wył).
INA-W910R
(Rood) /
(Красный) / (czerwony)
(Geel) /
(Желтый) / (żółty)
SPST SW (Optional)
FUSE (5A)
(Optional)
FUSE (20A)
(Optional)
Battery
ACC
BATTERY
