21
Глава 2. Подключение устройств
R2
L2
R1
L1
AUDIO IN
R
L
R
L
AUDIO
IN
OUT
IN
OUT
Y/C
L
R
AUDIO IN
IN
OUT
VIDEO 2
IN
OUT
VIDEO 1
Pr2
Pb2
Pr1
Pb1
Y2
Y1
VIDEO IN
AUDIO IN
TOUCH SCREEN
12V
Max 350mA
VGA
DVI
100-240V
50-60Hz
AC IN
COMPONENT
PC
DC OUT
S-VIDEO
CVBS
OUT
IN
RS-232C
R2
L2
R1
L1
AUDIO IN
R
L
R
L
AUDIO
IN
OUT
IN
OUT
Y/C
L
R
AUDIO IN
IN
OUT
VIDEO 2
IN
OUT
VIDEO 1
Pr2
Pb2
Pr1
Pb1
Y2
Y1
VIDEO IN
AUDIO IN
TOUCH SCREEN
12V
Max 350mA
VGA
DVI
100-240V
50-60Hz
AC IN
COMPONENT
PC
DC OUT
S-VIDEO
CVBS
OUT
IN
RS-232C
OUT
RS-232C
IN
OUT
RS-232C
IN

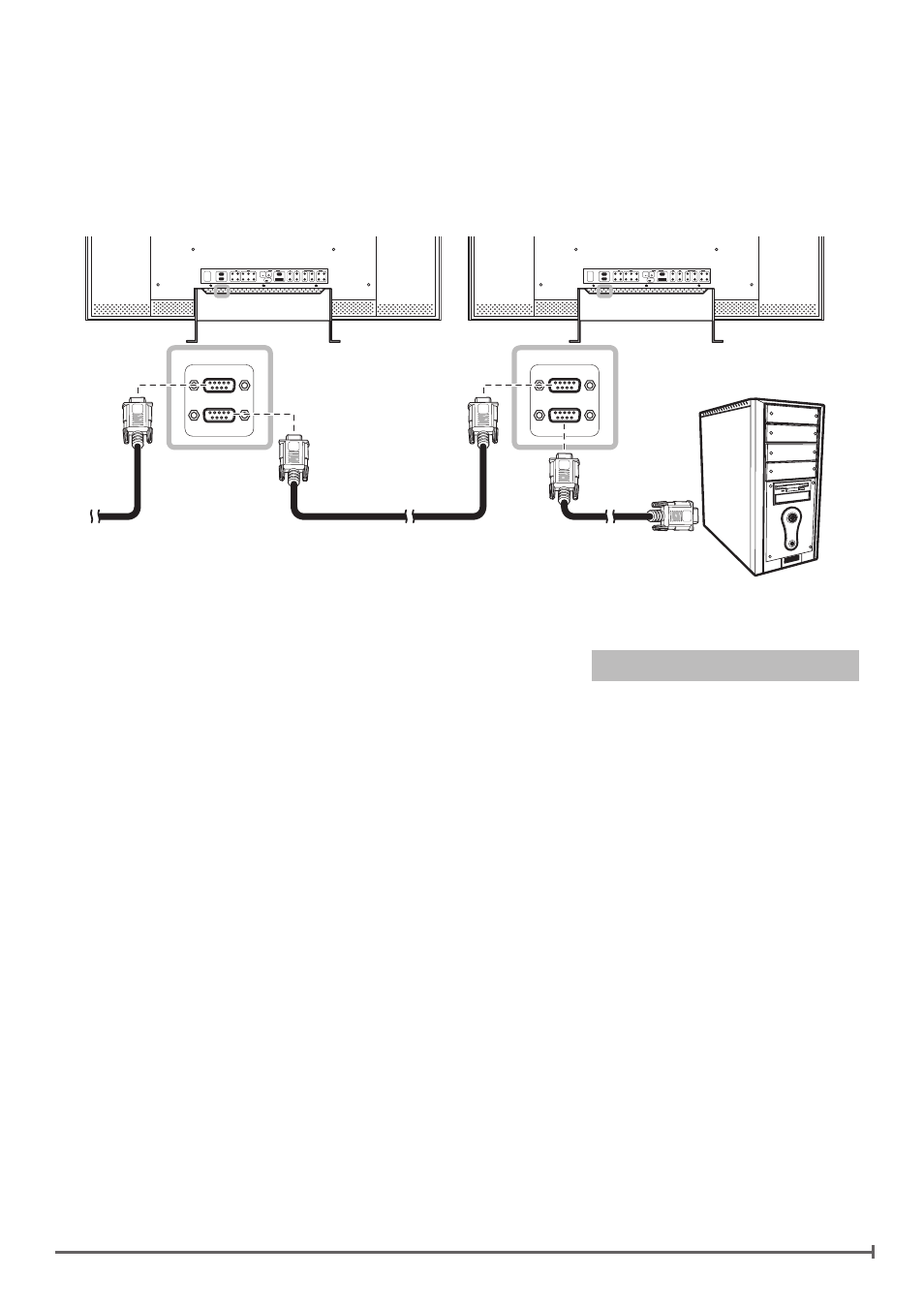

2.4 Подключение нескольких ЖК-экранов
Для соединения нескольких ЖК-экранов и создания цепочки экранов используется
интерфейс RS-232. Этот интерфейс позволяет одновременно выводить сигнал от ПК на
несколько мониторов.
Можно соединить до 254 мониторов.
1
Подключите охватывающий разъем кабеля RS-
232 к гнезду RS-232 OUT ПК, а охватываемый
разъем — к гнезду RS-232 IN монитора.
2
Подключите охватывающий разъем другого
кабеля RS-232 к гнезду RS-232 OUT
последнего подключенного монитора, а
охватываемый разъем — к гнезду RS-232 IN
следующего монитора.
3
Для подключения остальных ЖК-мониторов
повторите шаг 2.
4
Настройте подключение с помощью меню
Другие настройки > RS-232C. См. стр. 48.
Примечание.
Кабели RS-232 не
♦
входят в комплект
поставки, их нужно
приобретать отдельно.
Для приобретения кабелей
обратитесь к продавцу.
Если один из мониторов
♦
в цепочке выключить,
следующие мониторы
будут по-прежнему
получать входной сигнал
от ПК. Однако, если
шнур питания монитора
отключить от сети,
передача сигнала на
следующие мониторы
прекратится.
Для обеспечения
♦
совместимости
используйте мониторы
AG Neovo.
