Глава 1. Описание устройства
1.2 Подготовка к установке на стену
1.2.3 Снятие ручек
R2
L2
R1
L1
AUDIO IN
R
L
R
L
AUDIO
IN
OUT
IN
OUT
Y/C
L
R
AUDIO IN
IN
OUT
VIDEO 2
IN
OUT
VIDEO 1
Pr2
Pb2
Pr1
Pb1
Y2
Y1
VIDEO IN
AUDIO IN
TOUCH SCREEN
12V
Max 350mA
VGA
DVI
100-240V
50-60Hz
AC IN
COMPONENT
PC
DC OUT
S-VIDEO
CVBS
OUT
IN
RS-232C

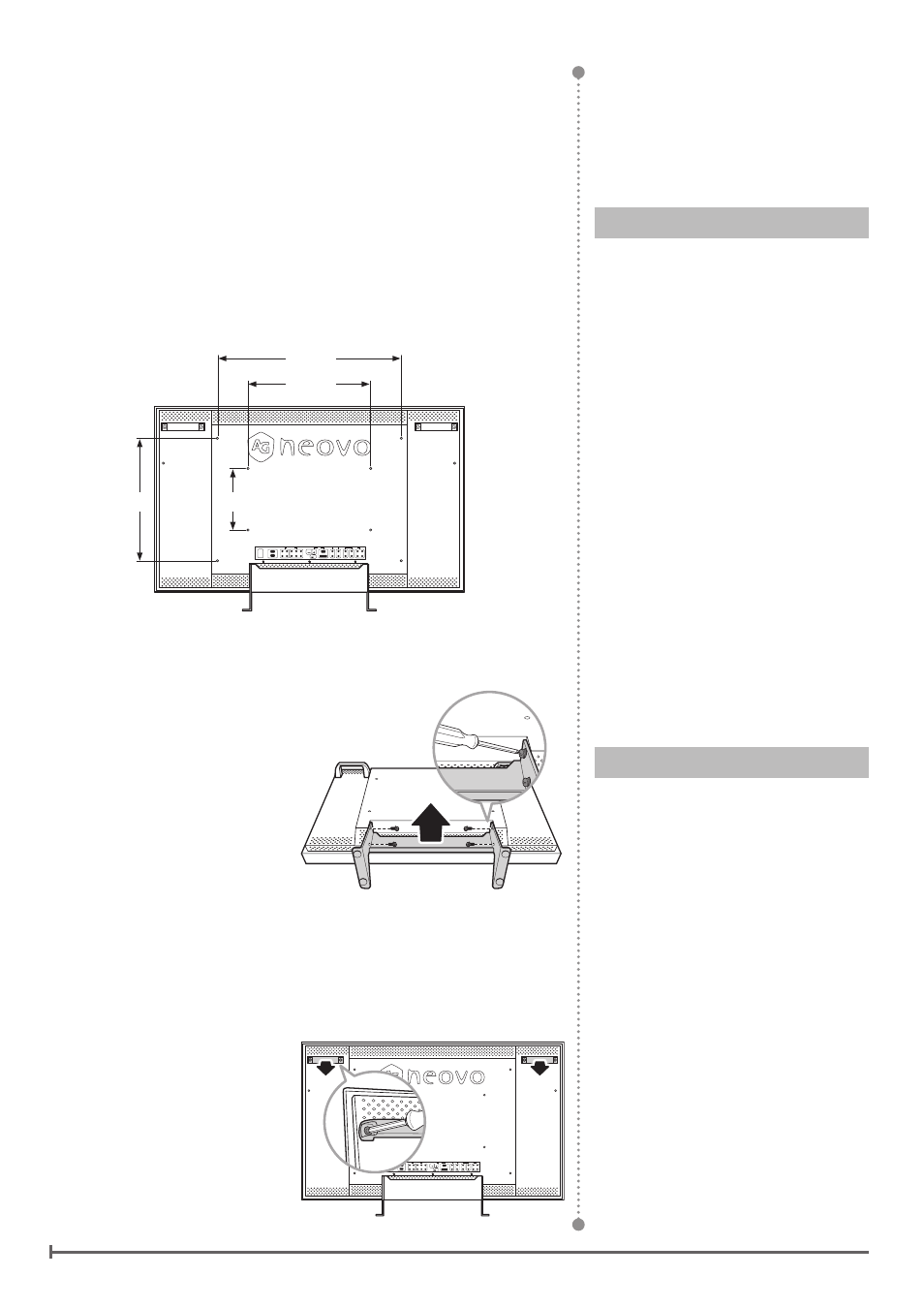

1.2.1 Крепление на стену
1
Снимите подставку и ручки (при необходимости).
См. действия ниже.
2
Крепление ЖК-монитора на стену.
Прикрутите кронштейны крепления к отверстиям
VESA на задней панели ЖК-монитора.
1
Положите
ЖК-монитор
экраном вниз на
плоскую ровную
поверхность.
2
Открутите винты
для снятия ручек.
1.2.2 Снятие подставки
1
Положите
ЖК-монитор
экраном вниз на
плоскую ровную
поверхность.
2
Открутите четыре
винта, крепящие
подставку к ЖК-
монитору.
Примечание.
Примите меры по
предотвращении падения
ЖК-монитора, чтобы снизить
риск получения травм и
повреждения ЖК-монитора
при землетрясении и других
бедствиях.
Используйте комплект для
♦
крепления на стену 400 x
200 мм, рекомендованный к
использованию компанией
AG Neovo.
Устанавливайте ЖК-
♦
монитор на стену,
достаточно прочную, чтобы
выдержать его вес.
Примечание.
Перед укладкой монитора
экраном вниз постелите
полотенце или мягкую ткань
для защиты стекла ЖК-экрана.
3
Поднимите подставку для ее снятия.
R2
L2
R1
L1
AUDIO IN
R
L
R
L
AUDIO
IN
OUT
IN
OUT
Y/C
L
R
AUDIO IN
IN
OUT
VIDEO 2
IN
OUT
VIDEO 1
Pr2
Pb2
Pr1
Pb1
Y2
Y1
VIDEO IN
AUDIO IN
TOUCH SCREEN
12V
Max 350mA
VGA
DVI
100-240V
50-60Hz
AC IN
COMPONENT
PC
DC OUT
S-VIDEO
CVBS
OUT
IN
RS-232C
400mm
200mm
600mm
400mm
