17 Глава 2. Подключение устройств
Использование кабелей USB
(для сенсорного экрана)
После подключения ЖК-монитора к компьютеру посредством разъема VGA или DVI
подключите входящий в комплект поставки USB-кабель для установки драйвера устройства
и использования модуля сенсорного экрана.

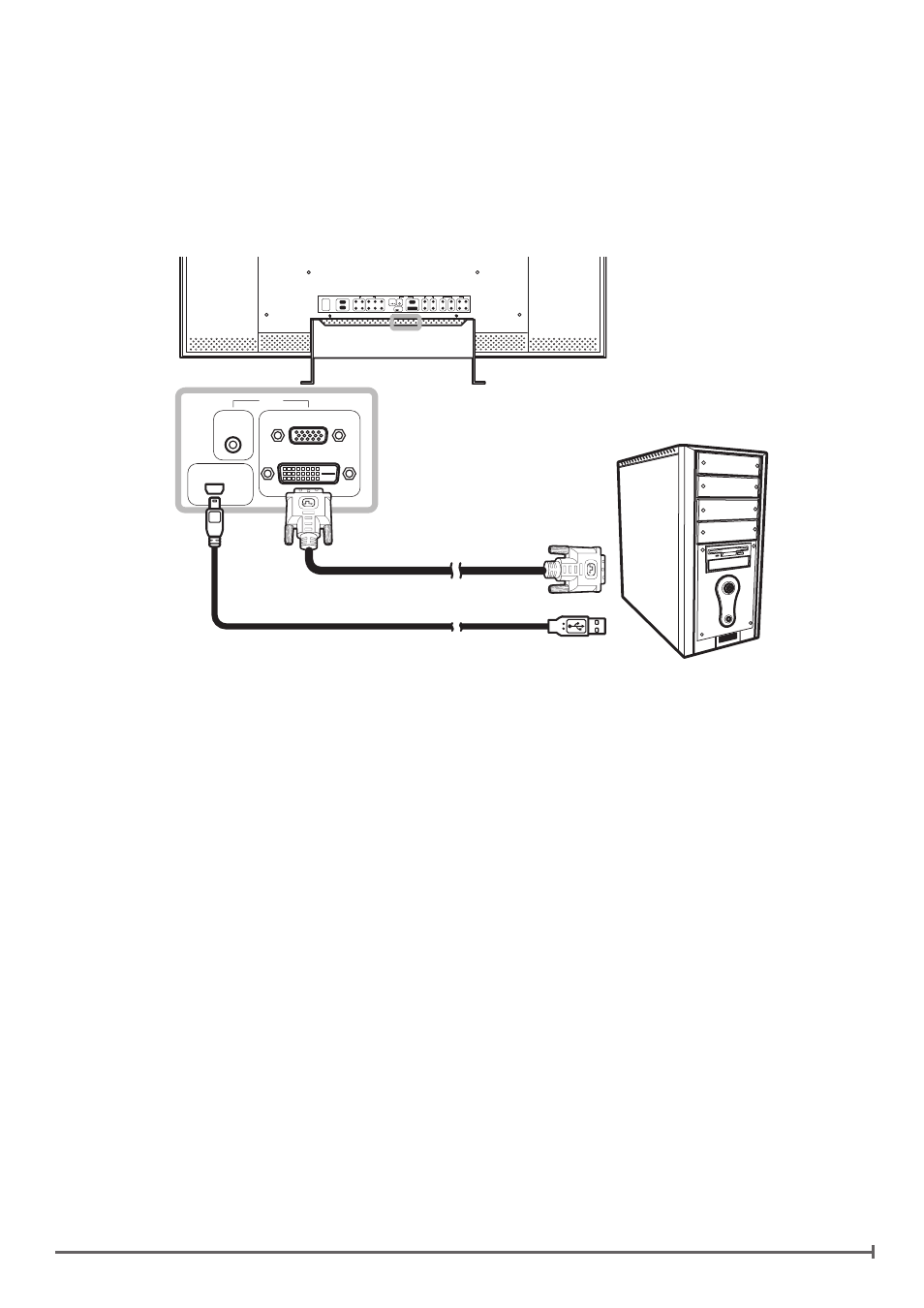

Подключите разъем mini-USB кабеля к USB-порту ЖК-монитора, а другой разъем — к USB-
порту компьютера.
R2 L2
R1 L1 AUDIO IN
R L
R L AUDIO
IN
OUT
IN
OUT Y/C
L
R AUDIO IN
IN
OUT VIDEO 2
IN
OUT VIDEO 1
Pr2 Pb2
Pr1 Pb1
Y2
Y1 VIDEO IN
AUDIO IN
TOUCH SCREEN
12V Max 350mA VGA
DVI
100-240V 50-60Hz
AC IN COMPONENT PC DC OUT S-VIDEO CVBS
OUT
IN
RS-232C
VGA
DVI
PC
AUDIO IN
TOUCH SCREEN
Сведения об установке драйвера сенсорного экрана см. на стр. 27.
