обнаружение петли.
8
ZXR10(config)
#show loop-detect
reopen-time
Демонстрация времени
повторного
открытия,
если один порт был
отключен в результате
обнаружения петли.
Пример обнаружения петли
порта

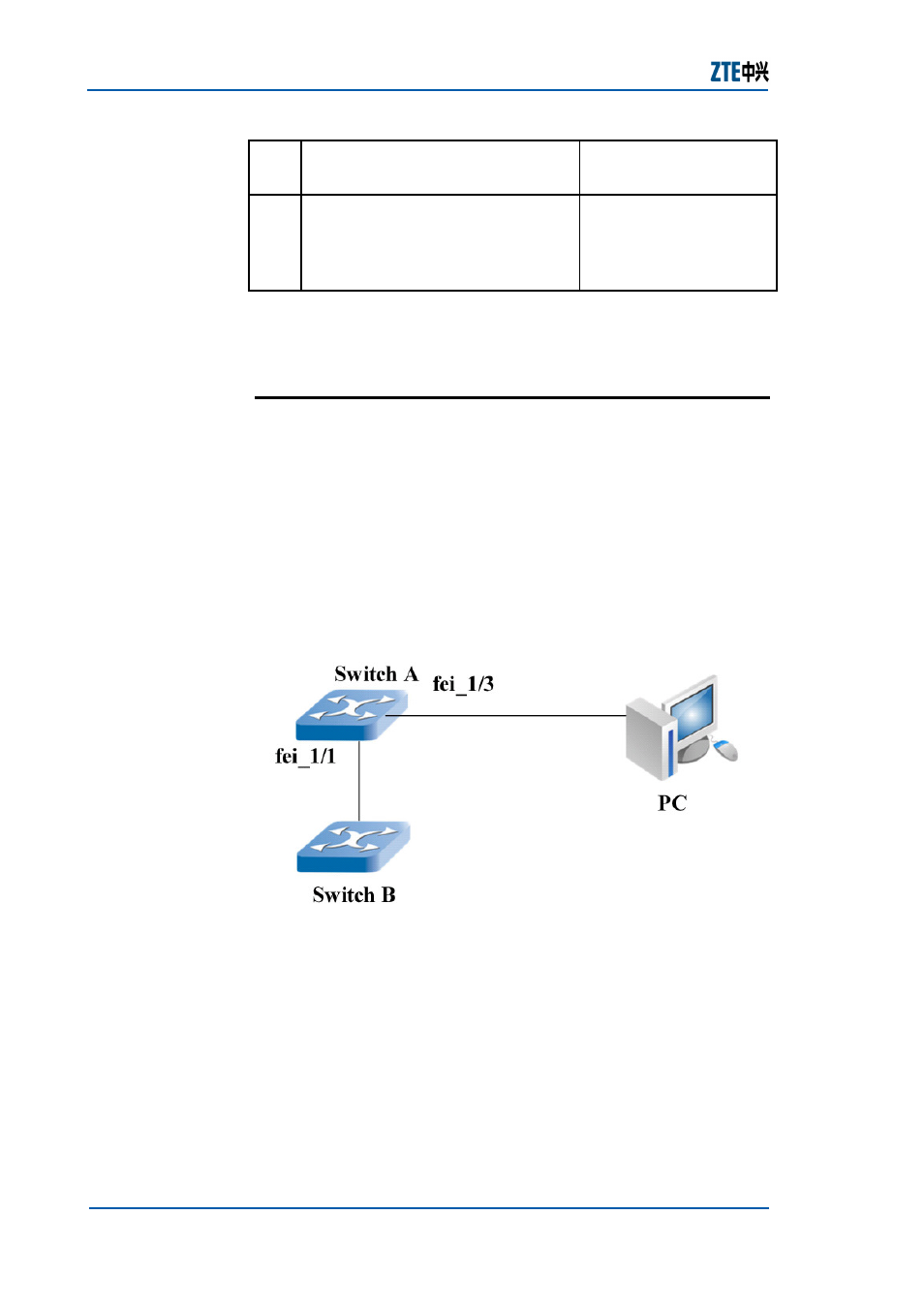

Как показано на
Рис. 4-3
, порт fei_1/3 подключен к
компьютеру, telnet в коммутатор 1. Порт fei_1/1 находится в
Vlan1 и Vlan2. Включите обнаружение петли в порту fei_1/1.
Обнаружение петли выполняется одновременно в Vlan1 и
Vlan2. Коммутатор 1 подключен к коммутатору В с портом
fei_1/1. Коммутатор 1 останавливает протокол связующего
дерева и образует петли из двух портов с одной сетевой
линией. Два порта в петле и порт, подключенный к
коммутатору, находятся в тех же самых Vlans, что и fei_1/1.
Р
И С
.
4 -3
П
Р И М Е Р О Б Н А Р У Ж Е Н И Я П Е Т Л И П О Р Т А
Конфигурация коммутатора А:
ZXR10(config)#interface fei_1/1
ZXR10(config-fei_1/1)#switchport mode trunk
ZXR10(config-fei_1/1)#switchport trunk vlan 1-2
ZXR10(config-fei_1/1)#exit
ZXR10(config)#loop-detect interface fei_1/1 enable
ZXR10(config)#loop-detect protect-interface fei_1/1 enable
ZXR10(config)#loop-detect reopen-time 5
ZXR10(config)#loop-detect interface fei_1/1 vlan 1-2 enable
Демонстрация
деталей
порта,
который
разрешает
обнаружение петли.
ZXR10(config)#show loop-detect interface
fei_1/1
ZXR10(config)#show loop-detect interface-detail fei_1/1
isUp isMonitor isLoop isProtected
