Глава 14 Конфигурация IPTV
Собственность корпорации ZTE. Конфиденциально. 117
Пример гибридной
конфигурации ZESR и ZESR+

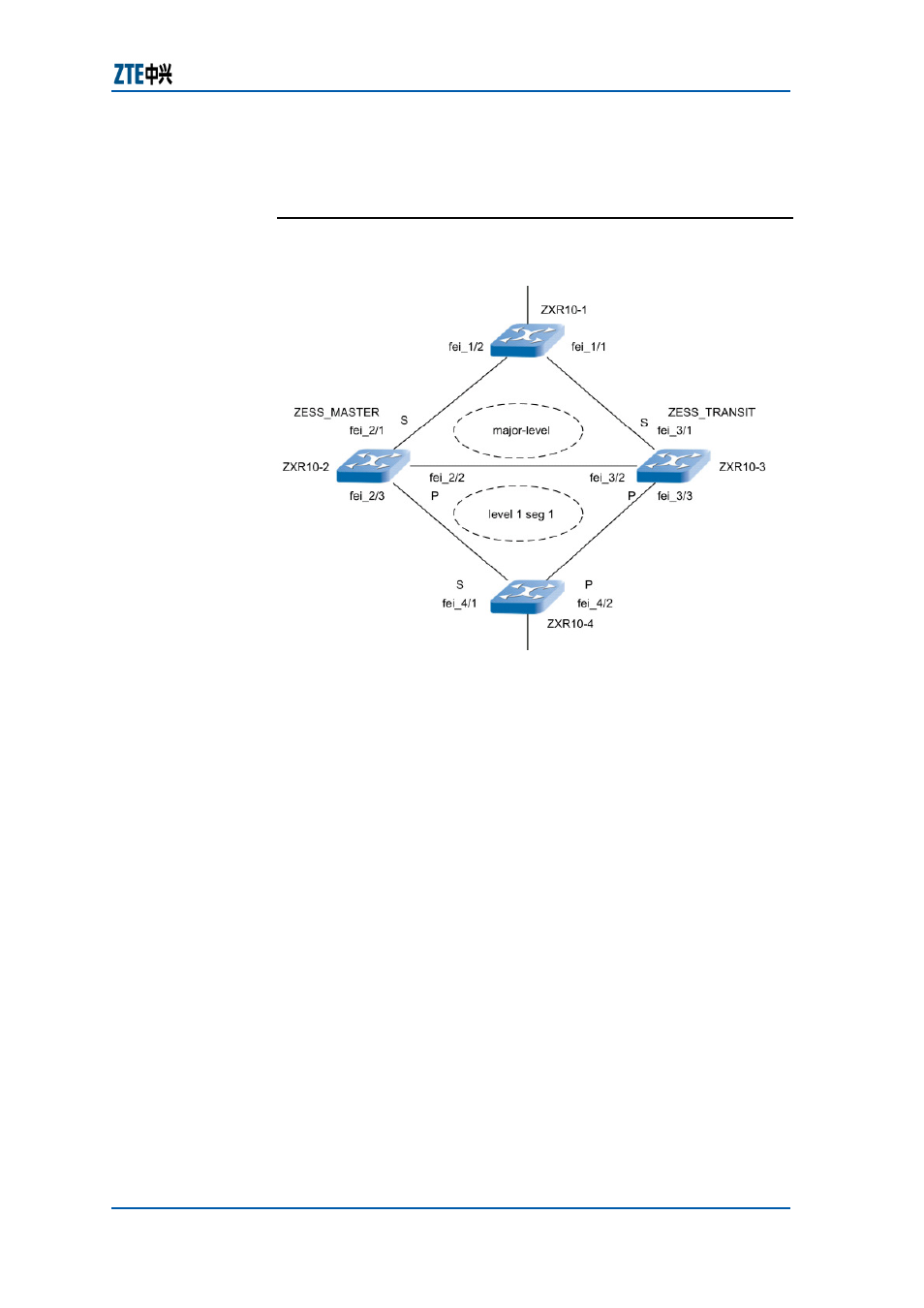

Р И С . 1 5 -2 Т О П О Л О Г И Я Г И Б Р И Д Н О Г О О Б Р А З О В А Н И Я С Е Т И ZE S R+ И
ZE S R
На Рис. 15-2 показана типичная топология гибридного
образования сети ZESR+ и ZESR Узел ZXR10-2 , ZXR10-3 и
ZXR10-1 формируют двойные восходящие каналы двойных
узлов, т.е. ZESR+. Также три узла формируют виртуальную
главную петлю. Узел ZXR10-2 , ZXR10-3 и ZXR10-4 вторичное
кольцо сегмента 1 уровня 1, т.е. ZESR.
Конфигурация узла 1:
//as a normal switch, the major function is to
transparently transmit data package
//VLAN information need to be configured.
(port with tagged belongs to ctrl-vlan)
//close port broadcast and unknown unicast suppression
//connect ZXR10-3
ZXR10_S1(config)#interface fei_1/1
//configure interface working mode as auto negotiation
ZXR10_S1(config-fei_1/1)#negotiation auto
ZXR10_S1(config-fei_1/1)#switchport mode trunk
ZXR10_S1(config-fei_1/1)#switchport trunk vlan 100-200
ZXR10_S1(config-fei_1/1)#switchport trunk vlan 4000
ZXR10_S1(config-fei_1/1)#exit
//connect ZXR10-2
ZXR10_S1(config)#interface fei_1/2
//configure interface working mode as auto negotiation
ZXR10_S1(config-fei_1/2)#negotiation auto
ZXR10_S1(config-fei_1/2)#switchport mode trunk
ZXR10_S1(config-fei_1/2)#switchport trunk vlan 100-200
ZXR10_S1(config-fei_1/2)#switchport trunk vlan 4000
ZXR10_S1(config-fei_1/2)#exit
Конфигурация узла 2:
//configure ZESR+ Master node
ZXR10_S2(config)#spanning-tree enable
ZXR10_S2(config)#spanning-tree mst configuration
