Погружные устройства AVM…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avm.fm
F-3
Монтаж погружного
устройства AVMH и
AVMSH
Тип
AVM…
Анкерная стяжка
(2)
Анкерная стяжка
(3)
Винт с шестигранной
головкой (6)
---
H, SH
M16
M12
M12 (с шайбой «Nord-
Lock»)
---
S
M16
---
---
---
Табл F-1: Сведения о резьбах в AVMS, AVMH и AVMSH
1
Крепежный комплект 3: 2xM12
бетон или крепежный комплект 8:
2xM12x70 сталь
7
Крышка направляющая клина
2
Настенный держатель „H“
8
Штативный узел „AVMS“
3
Винт с шестигранной головкой
9
Штативный узел „AVM“
4
Опциональный стенной держатель:
наклон 15°, 30°, 45°
10
Крепежный комплект 1: 4xM16
бетон
5
Крепежный комплект 7: 2xM16
бетон
11
Прижимная планка
6
Nordlock
Табл F-2: Легенда

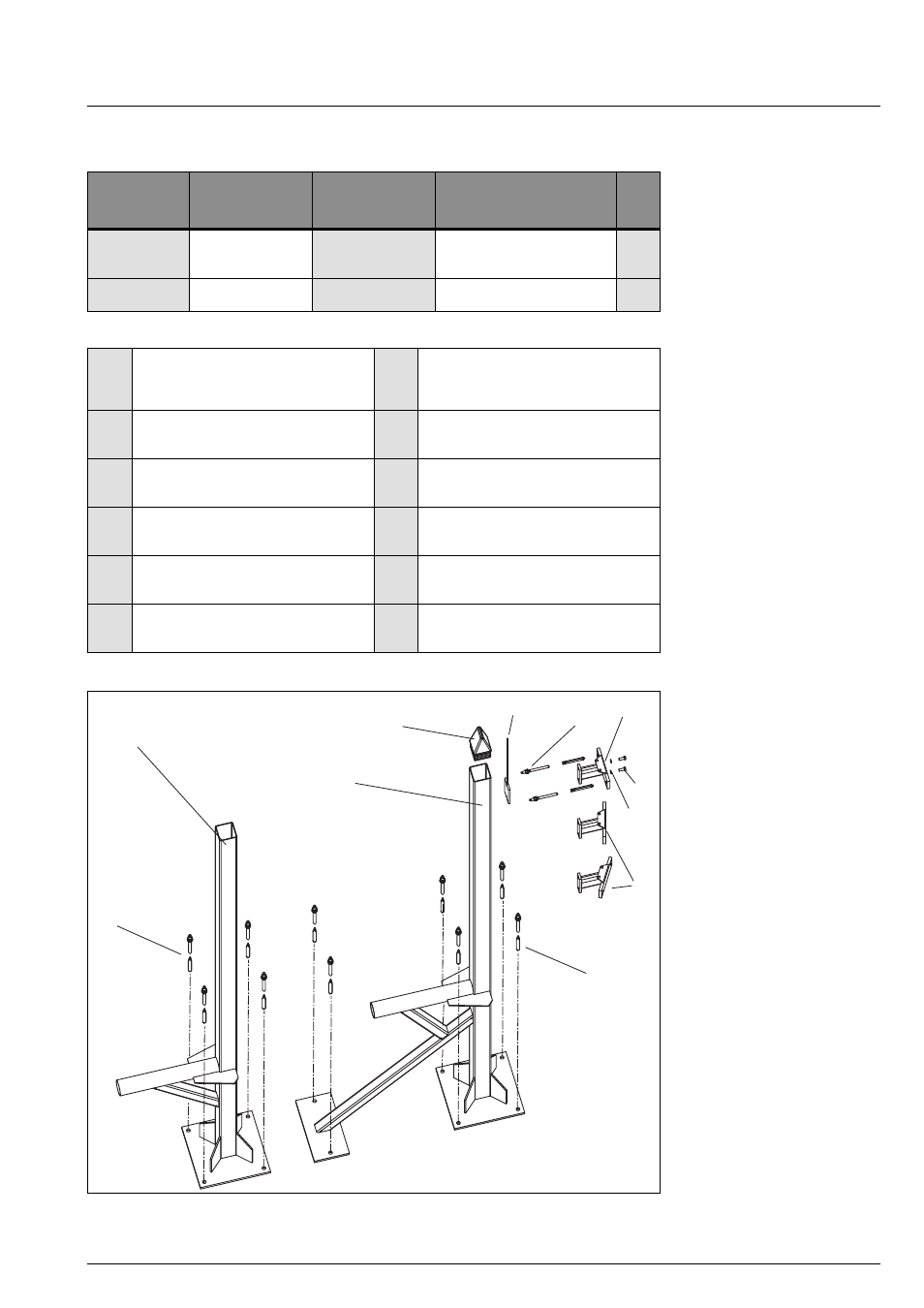

Рис. F-3:
Монтаж погружного устройства AVMH и AVMSH
1
11
7
8
2
3
6
4
5
10
9
