Монтаж крыльчатки
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\impeller_assembly.fm E-3

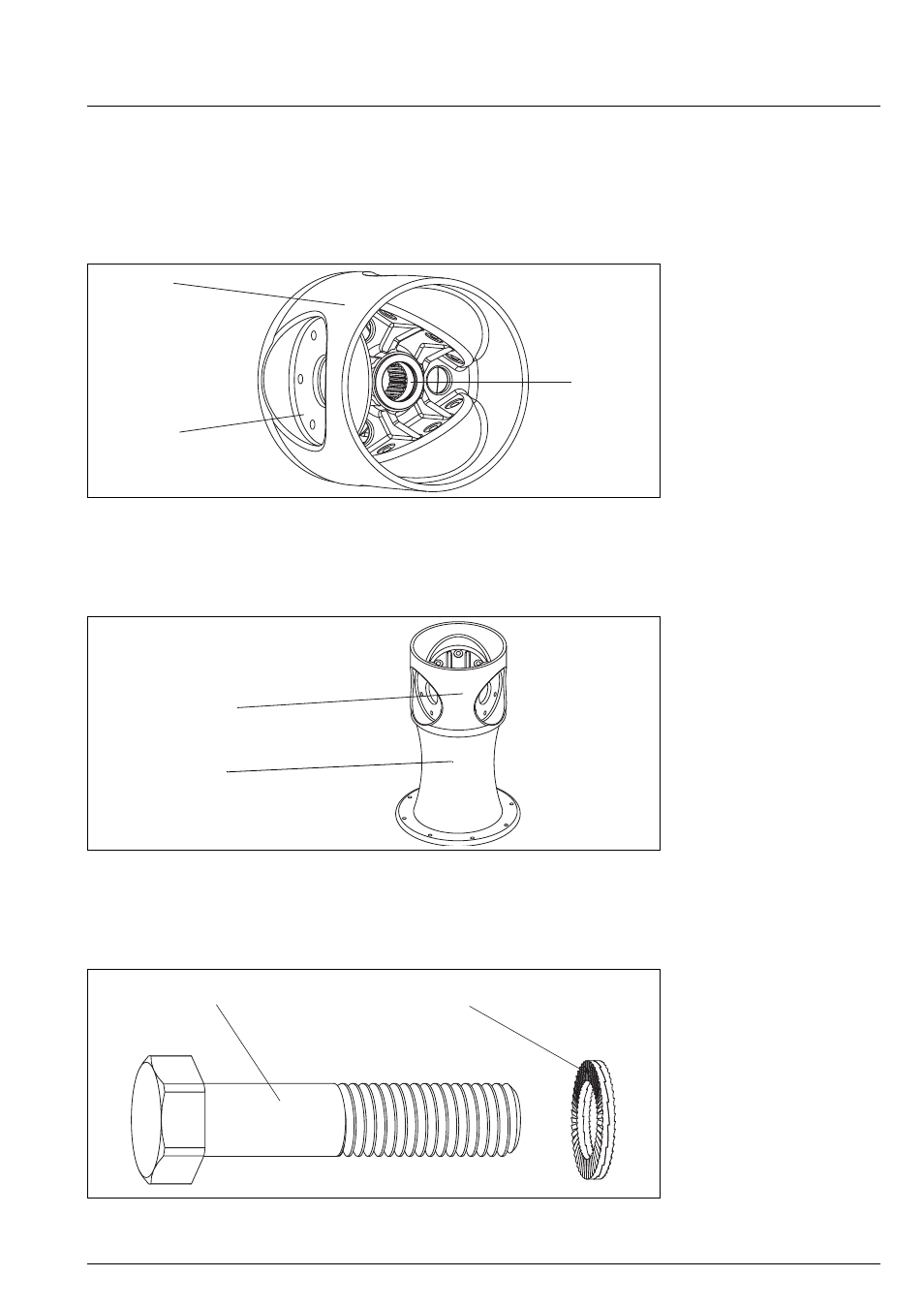

2 Ступица (1) образует соединение между мешалкой и крыльчаткой. Она имеет,
в зависимости от исполнения, 2 или 3 соединительных фланца (2) для лопастей
крыльчатки. Передняя и задняя часть ступицы отличаются по отверстию в центре.
Здесь Вы видите заднюю сторону с запрессованной стальной втулкой (3).
Рис. E-2: Описание ступицы
3 Уложите ступицу (1) обратной стороной кверху на подходящем возвышении.
Возвышение не должно быть больше ступицы, так как в противном случае
сложно устанавливать лопасти крыльчатки.
Рис. E-3: Подготовка к монтажу
4 Возьмите 12 или 18 винтов с шестигранными головками (4) M12 и оснастите их само-
удерживающимися стопорами (5).
Рис. E-4: Винты с шестигранной головкой
1
2
3
1
Возвышение
4
5
