Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA
201
8.6.3
Навигация
• Переход в режим меню (см. главу 8.6.2 «Переход в режим меню»
на стр. 200).
Выполнить общую навигацию в меню следующим образом (при-
мер см. на рис. 36):
В процессе навигации мигает номер меню.
• Для выбора элемента меню повернуть красную кнопку.
Отсчет номера меню идет в положительную или отрицательную
сторону. При необходимости указывается символ, относящийся
к элементу меню, а также заданное или текущее значение.
• Если отображается указывающая вниз стрелка меню «На уро-
вень ниже», нажать красную кнопку, чтобы перейти
в следующий уровень меню ниже. Новый уровень меню отмечен
на дисплее номером меню, например, при переходе из <4.4.0.0>
в <4.4.1.0>.
На индикацию выводится относящийся к элементу меню символ
и/или актуальное значение (заданное/текущее значение или
выбор).
• Для возврата в следующий уровень меню выше выбрать элемент
меню «На уровень выше» и нажать красную кнопку.
Новый уровень меню отмечен на дисплее номером меню, напри-
мер, при переходе из <4.4.1.0> в <4.4.0.0>.
УКАЗАНИЕ:
Если красная кнопка удерживается нажатой в течение 2 секунд,
в то время как был выбран элемент меню «На уровень выше»,
индикация возвращается на страницу состояния.
8.6.4
Изменение выбора/настроек
Для изменения заданного значения или настройки действовать
показанным ниже образом (пример см. на рис. 37).
• Перейти к нужному элементу меню «Выбор/настройка».
Указываются текущее значение или состояние настройки, а
также соответствующий символ.
• Нажать красную кнопку. Мигают заданное значение или символ,
представляющий настройку.
• Вращать красную кнопку, пока не будет указано нужное задан-
ное значение или требуемая настройка. Пояснения настроек,
представляемых символами, см. в таблице в главе 8.7 «Указа-
тель элементов меню» на стр. 203.
• Повторно нажать красную кнопку.
Выбранное заданное значение или выбранная настройка под-
тверждаются, и значение или символ перестают мигать. Инди-
кация снова находится в режиме меню с неизмененным номером
меню. Номер меню мигает.

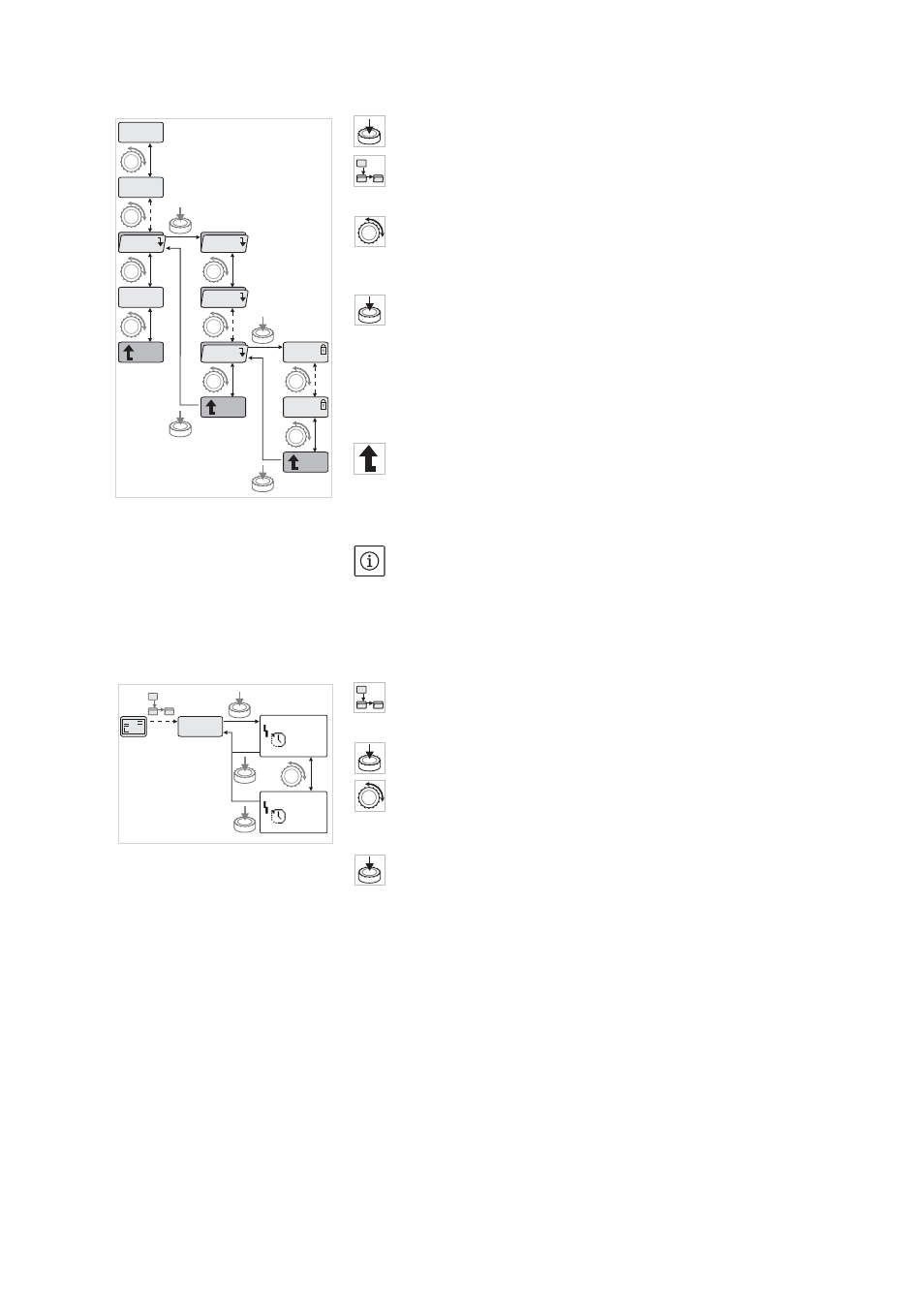

Fig. 36: Пример навигации
4.1.0.0
4.0.0.0
5.0.0.0
4.4.0.0
4.4.3.0
1.0.0.0
2.0.0.0
4.2.0.0
4.4.1.0
±
±
2 s
Fig. 37: Настройка с возвратом к эле-
менту меню «Выбор/настройки»
5.6.3.0
5.6.3.0
S
S
300
10
5.6.3.0
±
12.3
