Элементы меню • Страница состояния меню: стандартный вид на дисплее.
• «На уровень ниже»: элемент меню, из которого можно перейти
в меню на уровень ниже (например, из <4.1.0.0> в <4.1.1.0>).
• «Информация»: элемент меню, представляющий информацию
о состоянии устройства или настройках, которые невозможно
изменить.
• «Выбор/настройка»: элемент меню, предоставляющий доступ
к изменяемым настройкам (элемент с номером меню <X.X.X.0>).
«На уровень выше»: элемент меню, из которого можно перейти
в меню на уровень выше (например, из <4.1.0.0> в <4.0.0.0>).
Страница ошибок меню: в случае возникновения ошибки вместо
страницы состояния указывается текущий номер ошибки.
Действия • Вращение красной кнопки: вращая красную кнопку, можно уве-
личивать или уменьшать настройки или номер меню.
• Нажатие красной кнопки: нажатием красной кнопки можно
активировать элемент меню или подтвердить изменение.
• Навигация: следовать приведенным ниже указаниям к выполне-
нию действий для навигации в меню до указанного номера
меню.
• Выжидание времени: на индикации значения указывается
оставшееся время (в секундах), пока автоматически не будет
достигнуто следующее состояние, или сможет быть выполнен
ввод вручную.
• Установка микропереключателя в позицию «OFF»: Установить
микропереключатель с номером «X» под крышкой корпуса
в позицию«OFF».
• Установка микропереключателя в позицию «ON»: Установить
микропереключатель с номером «X» под крышкой корпуса
в позицию «ON».
8.5 Режимы индикации
Тест дисплея
Сразу же после подачи питания электронного модуля в течение
2 секунд проводится тест дисплея, при котором отображаются
все знаки дисплея (рис. 30). Затем на индикацию выводится
страница состояния.
После прерывания подачи питания модуль проводит различные
функции отключения. На протяжении данного процесса отобра-
жается дисплей.
ОПАСНО! Угроза жизни!
Даже при отключенном дисплее напряжение еще может при-
сутствовать.
• Соблюдать общие указания по безопасности!
8.5.1 Страница состояния индикации Стандартным видом индикации является страница состояния.
Актуально настроенное заданное значение указывается
в цифровых сегментах. Другие настройки указываются при
помощи символов.
УКАЗАНИЕ:
При режиме параллельно работы двух насосов на странице
состояния дополнительно указывается режим работы («Работа
двух насосов» или «Основной/резервный») в виде символов.
На дисплее резервного насоса показано «SL».
12.3
4.1.0.0
4.4.3.0
2.0.0.0
±
E000
ON
X
ON
X

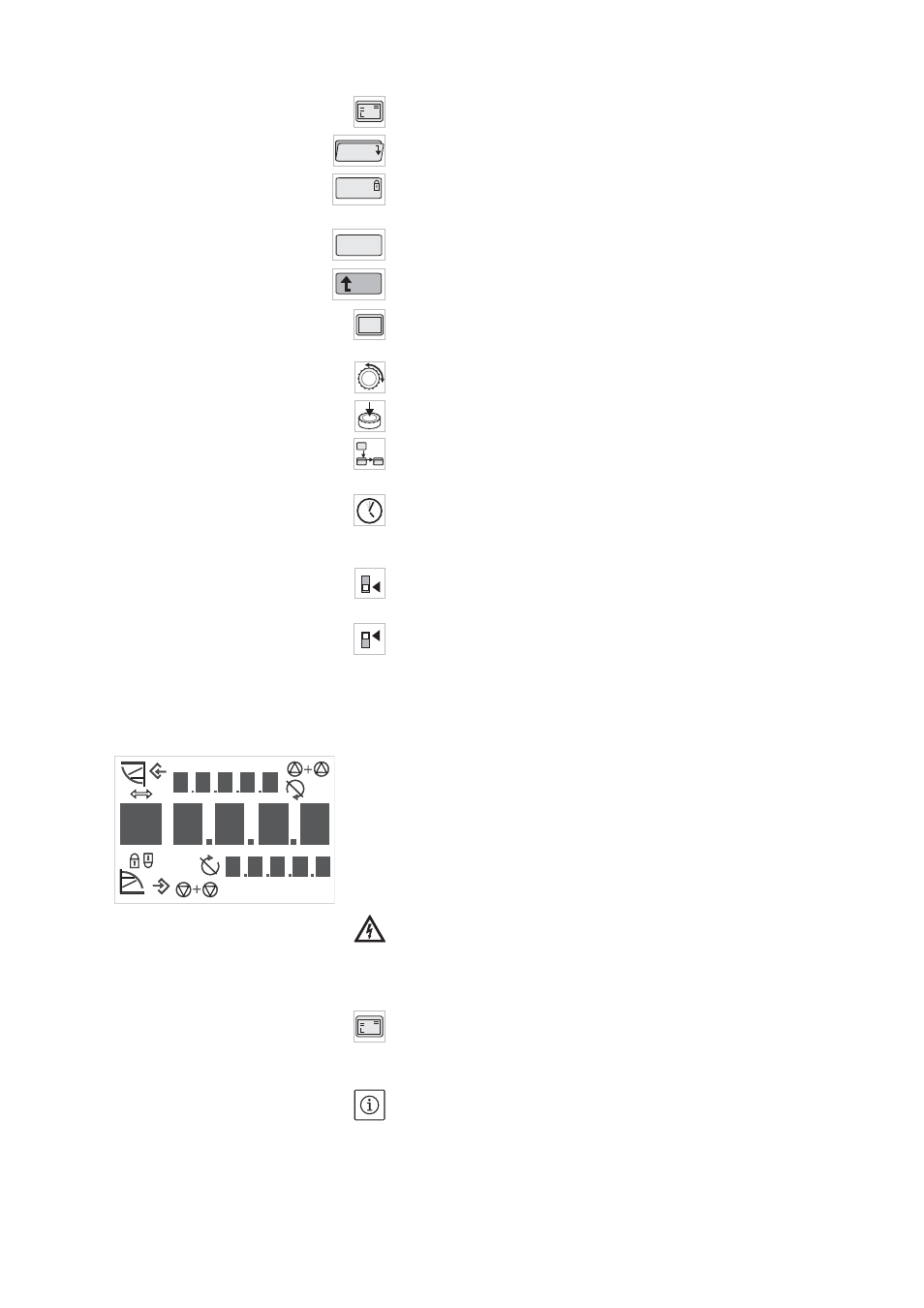

Fig. 30: Тест дисплея
max
max
min
min
2
2
12.3
