Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA
187
7.1
Допустимые варианты монтажа
и изменение расположения
компонентов перед установкой
Установленное изготовителем расположение компонентов
относительно корпуса насоса (см. рис. 20) при необходимости
может быть изменено на месте эксплуатации. Это может быть
необходимо, например, в следующих случаях:
• обеспечение отвода воздуха из насоса;
• улучшение условий управления;
• избежание недопустимых вариантов монтажа (т.е. мотором и/
или электронным модулем вниз).
В большинстве случаев достаточно поворота съемного блока
относительно корпуса насоса. Возможное расположение компо-
нентов основано на допустимых вариантах монтажа.
Допустимые варианты монтажа
с горизонтальным валом мотора
Допустимые варианты монтажа с горизонтальным валом мотора
показаны на рис. 21. Допускается любой вариант монтажа,
кроме «электронным модулем вниз». Отвод воздуха из насоса
обеспечивается только при условии, что клапан для выпуска
воздуха обращен вверх (рис. 21, поз. 1).
Только в этом положении может осуществляться направленное
отведение накапливающегося конденсата через имеющееся
отверстие (рис. 21, поз. 2).
Допустимые варианты монтажа
с вертикальным валом мотора
Допустимые варианты монтажа с вертикальным валом мотора
показаны на рис. 22. Допускается любой вариант монтажа,
кроме «мотором вниз».
Съемный блок может быть размещен относительно корпуса
насоса в 4 различных положениях (каждое со смещением
на 90°).

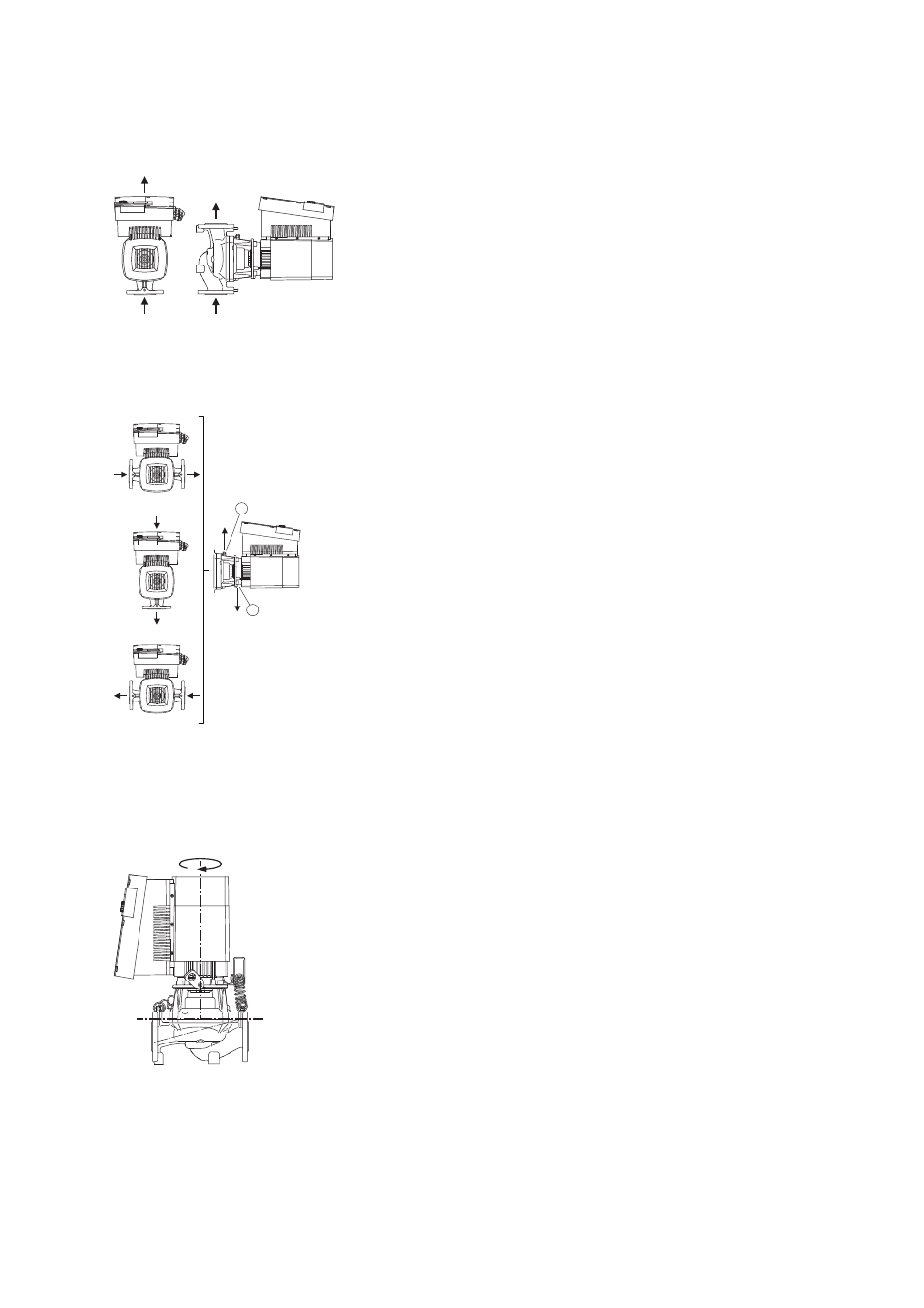

Fig. 20: Расположение компонентов
в состоянии поставки
Fig. 21: Допустимые варианты мон-
тажа с горизонтальным валом мотора
1
2
Fig. 22: Допустимые варианты мон-
тажа с вертикальным валом мотора
4 x 90°
