Руководство пользователя насоса Watson-Marlow 520Du IP31 66
22.5 Ввод старт/стоп

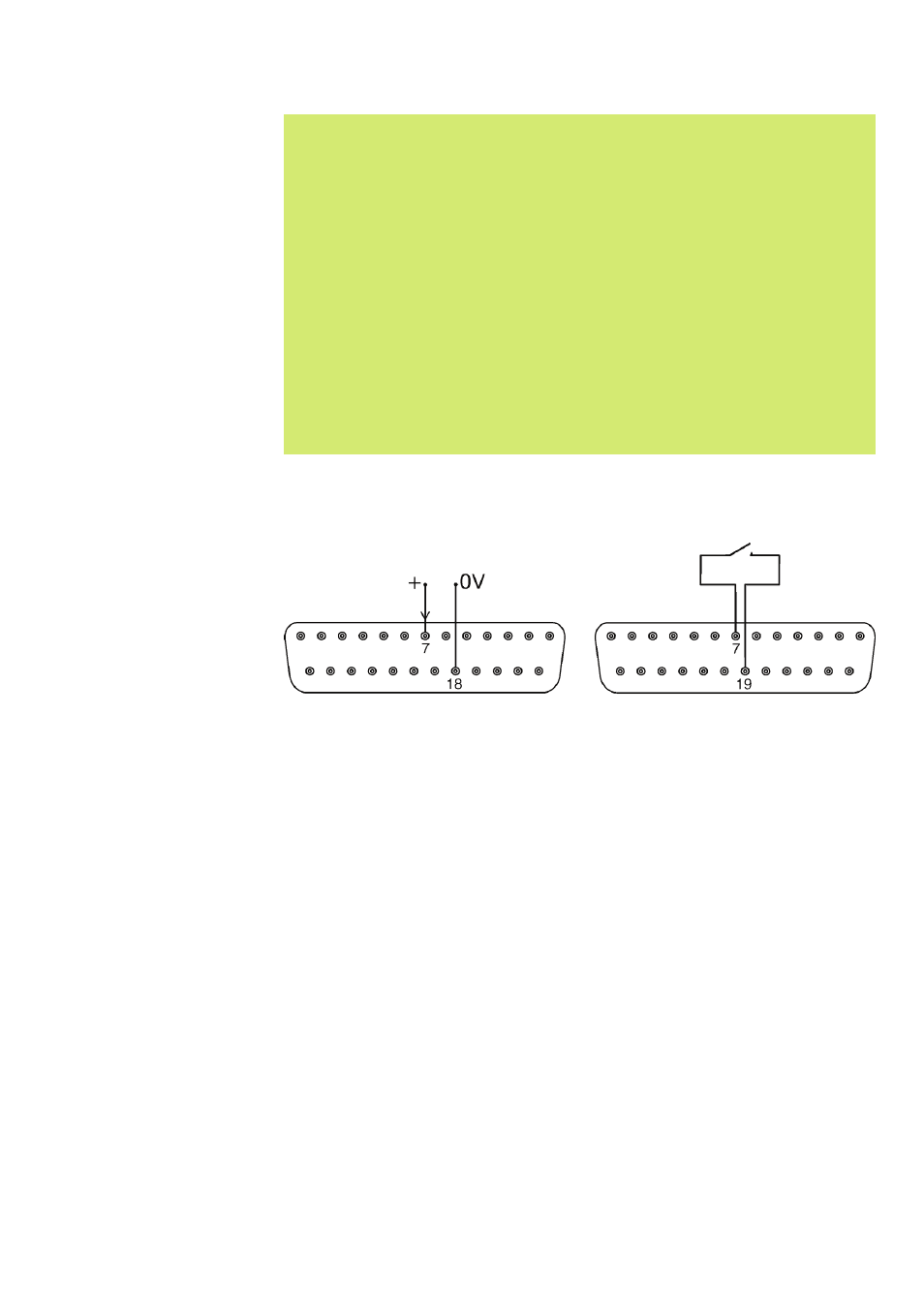

Дистанционный запуск/остановка: подключите дистанционный выключатель
между разъемами 7 и 19 нижнего разъема. Также логический ввод можно пода-
вать на разъем 7 нижнего разъема, а землю - на контакт 18. Высокий входящий
сигнал останавливает насос, низкий - запускает его. Если соединения нет или
если выключатель разомкнут, насос по умолчанию работает. О том, как изме-
нить или установить логику ввода запуска/остановки, см. в главе 18.11
Дистанционная остановка в разделе, посвященном меню настройки.
Важно: общие инструкции, касающиеся дистанционных
вводов управления
Все дистанционные вводы управления можно подключать двумя способа-
ми:
Логический сигнал
Логический вольтовый сигнал между 5В ТТЛ и 24В можно подключать к
входному контакту. Любой из контактов 0В соединяется с контактом 0В
управляющего устройства. На схеме указывается один контакт 0В, но
использоваться может любой из них. Низкий сигнал соответствует 0В.
Высокий сигнал соответствует 5Вà24В.
Выключатель
Дистанционный выключатель можно подключить между входным контак-
том и любым контактом насоса с положительным напряжением. На схеме
указывается один контакт питания 5В, но использоваться могут несколько
Нижний D-разъем Нижний D-разъем
