22 Провода системы
автоматического управления
Связь насоса с другими устройствами осуществляется через два D-образных
разъема, расположенных на задней панели насоса. Верхний разъем штырько-
вый, а нижний - гнездовой. Соответствующие друг другу штырьковые и гнездо-
вые разъемы, защищенные от электромагнитных помех, должны быть обычным
образом припаяны к экранированным кабелям управления.
Рекомендуемый кабель управления: 7 пучков по 0.2мм, 24AWG, экранирован-
ный, круглого сечения, до 25-жил. Экран кабеля должен быть заземлен через
функциональный контакт заземления в D-разъеме (контакт 1 на верхнем 25-
контактном разъеме) (контакт 13 на нижнем 25-контактном разъеме), либо
через металлические части розетки или вилки.

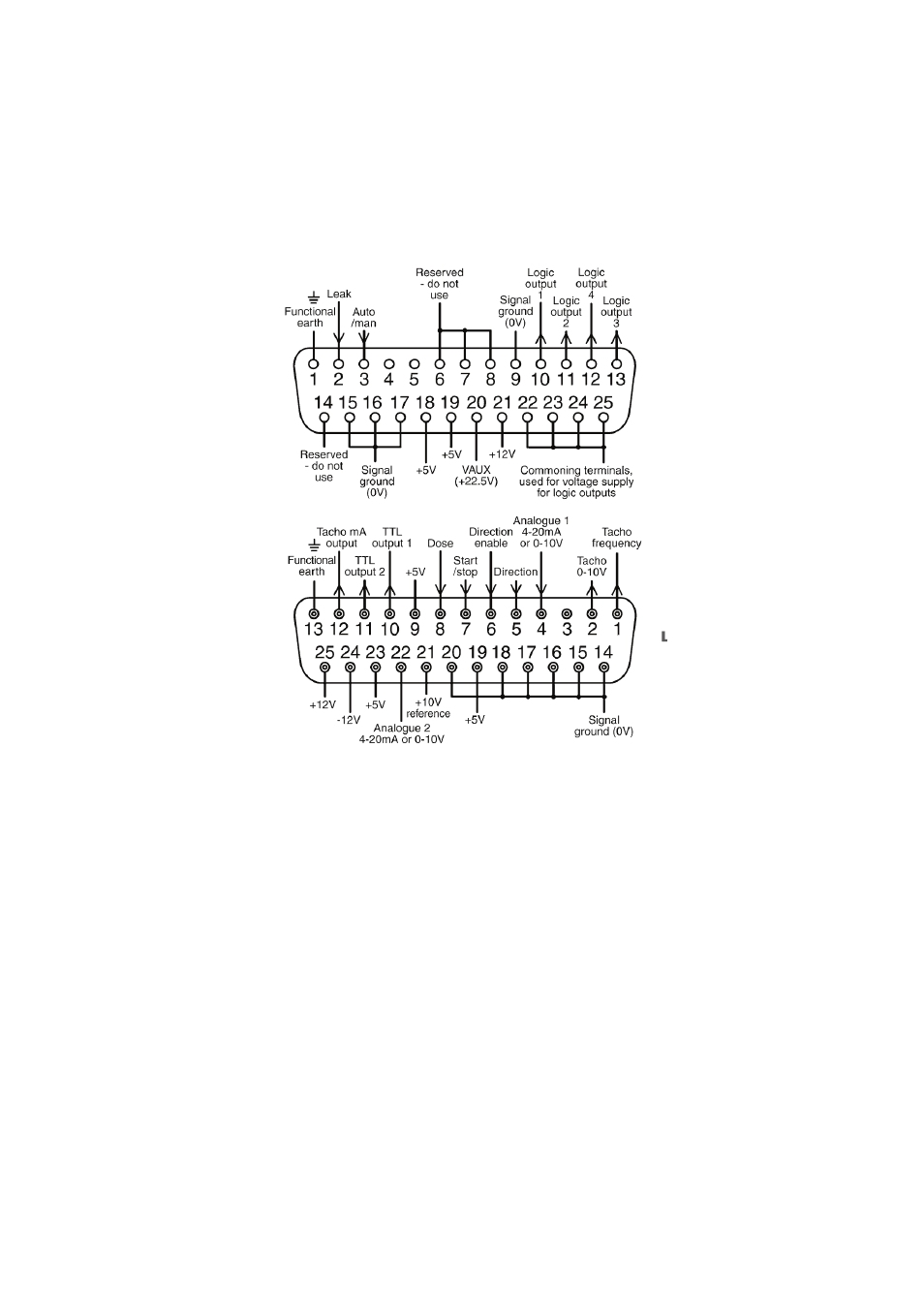

верхний D-разъем
нижний D-разъем
