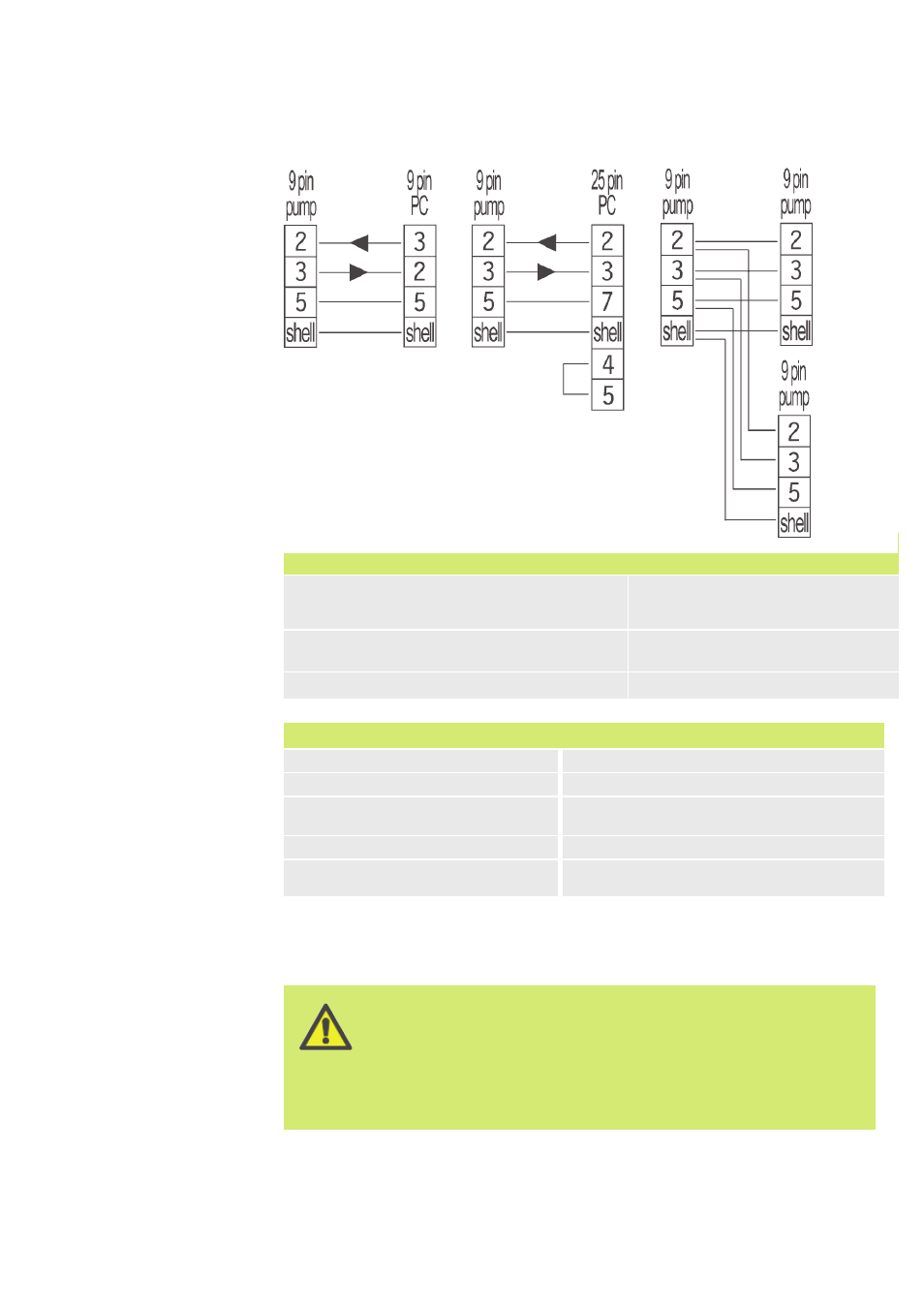

Основые провода RS232
Примечание: Подсоединение CTS к контакту 8 является опциональным,
используется, когда требуются условия ошибки.
Никогда не подавайте напряжение главного питания
на D-разъемы. Подавайте соответствующие сигналы
на указанные контакты. Сигналы не должны превы-
шать указанные предельные значения. Не подавайте
напряжение перекрестно на другие контакты. Это
может привести к поломке, на которую не распро-
страняется гарантия.
Настройки RS232
Скорость
передачи
данных
Настраивается в Setup,
Baud.
По умолчанию - 9600
Четность
Нет
Стоповые
биты
2
Квитиро-
вание
Нет
Биты данных
8
Авто эхо
Есть
Конт.
Функция
Конт.
Функция
1
—
6
—
2
RX (Прием данных)
7
—
3
TX (Передача данных)
8
CTS (разрешение на передачу.
Активация = низкий сигнал)
4
—
9
—
5
OВ
Оболо
чка
Земля
