Руководство пользователя Watson-Marlow 720UN и 720SN 62

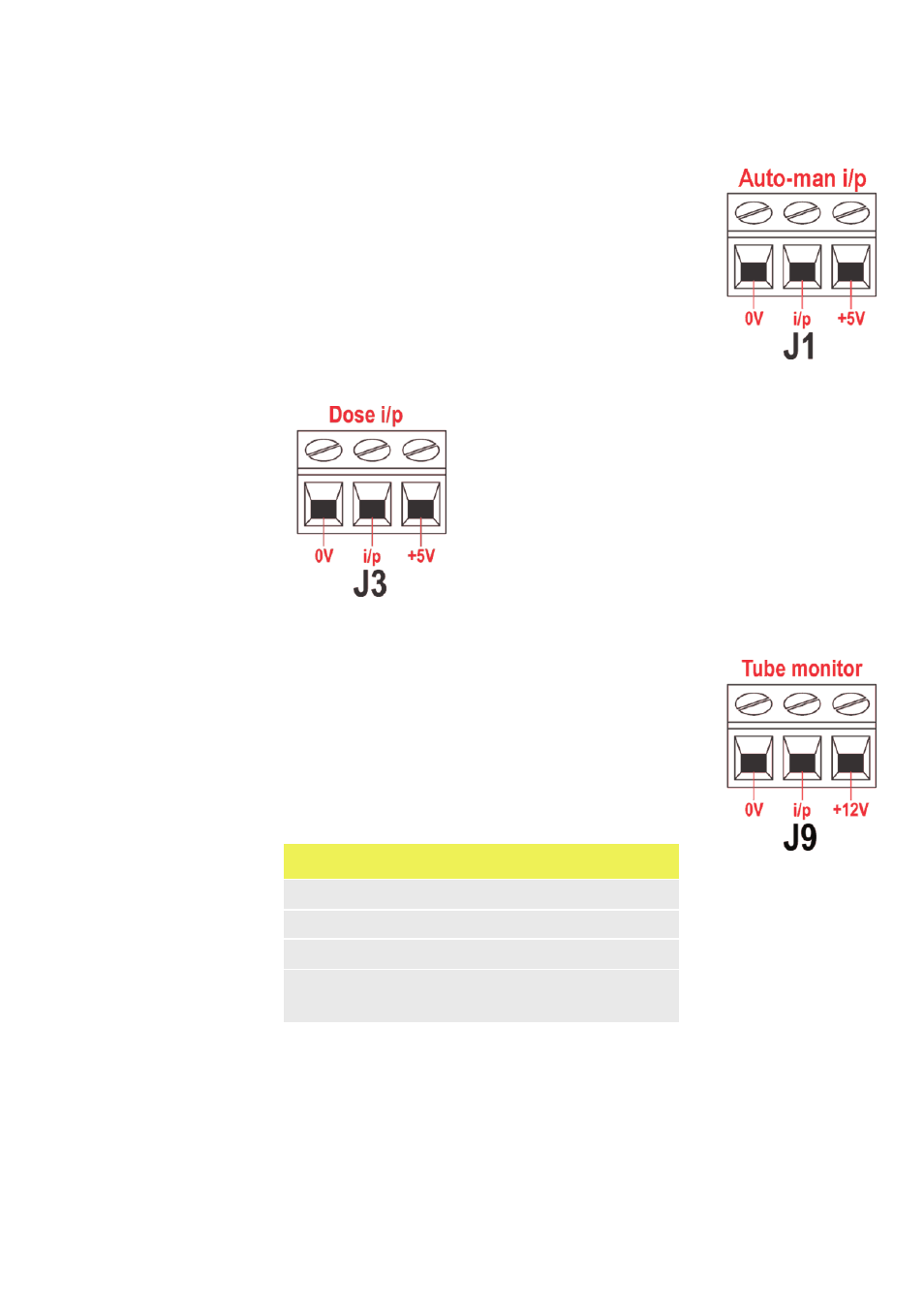

19.8 Ввод переключения между автома-
тическим и ручным режимами
Подключите дистанционный выключатель между контак-
тами +5V и i/p разъема автоматического/ручного режима
(J1). Когда контакт выключателя разомкнут, насос нахо-
дится в режима автоматического управления, когда за-
мкнут - в режиме ручного управления. С другой стороны,
можно подавать логический сигнал на контакт i/p разъема
автоматического/ручного режима, а заземление - на кон-
такт 0V. Высокий входной сигнал соответствует автомати-
ческому управлению, низкий - ручному управлению.
19.9 Ввод MemoDose
Подключите быстродействующий выключатель, напри-
мер, педальный выключатель, между контактами 5V и
i/p разъема дозирования (J3). При закрытии контакта
выключателя начинается дозирование. Этот ввод имеет
программную противодребезговую защиту и работает
примерно так же, как другие дистанционные выводы,
например, логический вывод 5В - 24В (на картинке
выше, где используются контакты i/p и 0V. Примеча-
ние: Этот ввод имеет программную противодребезго-
вую защиту, поэтому сигнал может быть мгновенным
либо продолженным во время подачи дозы. В послед-
нем случае перед началом подачи следующей дозы сигнал нужно прекратить.
19.10 Ввод детектора утечки
Подключите дистанционное устройство обнаружения
утечки между контактами +12V и i/p разъема монитора
утечки (J9). Замкнутый контакт устройства означает
утечку. С другой стороны, можно подавать логический сиг-
нал на контакт i/p, а заземление - на контакт 0V. Высокий
входной сигнал соответствует утечке. Подключайте кабель
детектора утечки Watson-Marlow следующим образом:
Примечание: Пользуйтесь только монитором трубки Watson-Marlow серии 720
Цвет провода монитора
утечки
Модуль 720N
Синий Контакт J9 0V
Желтый Контакт J9 i/p
Красный Контакт J9 +12V
Экран модуля 720N должен при необходимости заканчи-
ваться 360° сальником с электромагнитной защитой. См.
главу 19.2 Подключение проводов.
