Руководство пользователя Watson-Marlow 720UN и 720SN 61
Важно: общие инструкции, касающиеся дистанционных вводов
управления
Все дистанционные вводы управления можно подключать двумя способами:
Логика
Логическое напряжение между 5В ТТЛ и 24В можно подключать к входному
контакту. Насос в этом диапазоне работает без всяких модификаций. Любой
из контактов 0В соединяется с контактом 0В управляющего устройства. На
схеме указывается один контакт 0В, но использоваться может любой из них.
Низкий сигнал соответствует 0В. Высокий сигнал соответствует 5Вà24В.
Выключатель
Дистанционный выключатель можно подключить между входным контактом и
любым контактом насоса с положительным напряжением (желательно - соот-
ветствующим контактом подачи питания). Не используйте контакт подачи пи-
тания 10В от дистанционного потенциометра.

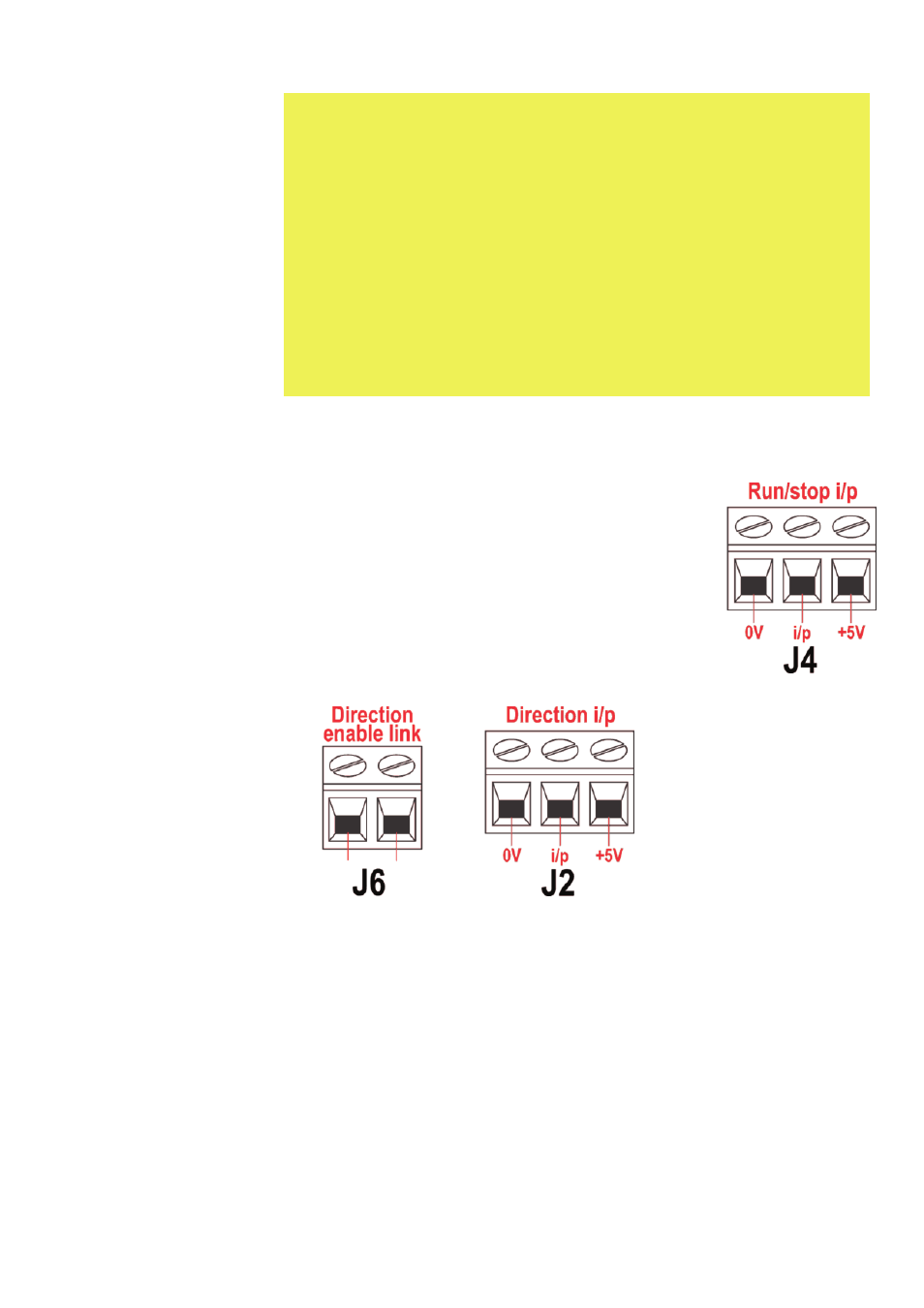

19.6 Ввод запуска/остановки
Дистанционный запуск/остановка: подключите дистанционный выключатель
между разъемами i/p и +5V разъема i/p запуска/оста-
новки (J4). С другой стороны, логический ввод можно по-
давать на разъем i/p, а землю - на контакт 0V. Высокий
входящий сигнал останавливает насос, низкий - запускает
его. Если соединения нет или если выключатель разо-
мкнут, насос по умолчанию работает. О том, как изменить
или установить логику ввода запуска/остановки, см. в
главе 16.5 Дистанционная остановка в разделе, посвя-
щенном меню настройки.
19.7 Ввод направления
Чтобы включить дистанцион-
ное управление направле-
нием и отключить клавишу
DIRECTION (SHIFT, 1) на
клавиатуре, соедините кон-
такты разъема направления
(J6). Важно: Не подавайте
напряжение на цепь на-
правления. Подключите дис-
танционный
выключатель
между контактами +5V и i/p
разъема направления (J2).
Когда контакт выключателя разомкнут, насос вращается по часовой стрелке,
когда замкнут - против часовой стрелки. С другой стороны, можно подавать ло-
гический сигнал на контакт i/p и контакт 0V разъема направления (J2). Низкий
входной сигнал соответствует вращению по часовой стрелке, высокий - против
часовой стрелки. Если соединения нет, насос по умолчанию вращается по часо-
вой стрелке.
