АУДИОСИСТЕМА
96
Комплект поставки
Поз. Кол-
во
Наименование
A
2
Кронштейн
B
2
Пластина
C
4
Винт с шайбой
D
4
Гайка
E
4
Самонарезающий винт
F
2
Наклейка для защиты
от пыли
G
4
Наклейка
H
4
Болт
Снятие транспортировочных
винтов
1. Открутите три транспортировоч-
ных винта с нижней части CD-
чейнджера (см. рис. 1).
2. Очистите посадочные места этих
винтов.
3. Наклейте специальные наклейки
G поверх отверстий во избежание
попадания пыли в CD-чейнджер.
4. Три транспортировочных винта
поместите в пластиковый пакетик и
сохраните.
Определение места
расположения CD-чейнджера

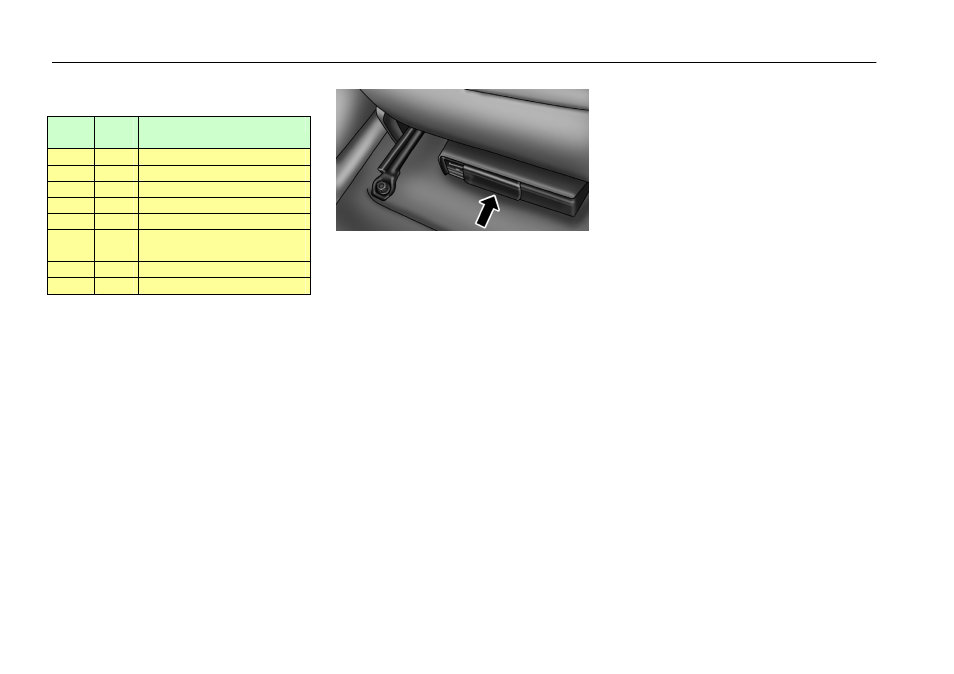

На новом автомобиле CD-чейнджер
может быть уже установлен в нишу
под сиденьем переднего пассажира.
В случае самостоятельной установ-
ки CD-чейнджер возможно монтиро-
вать:
- в багажном отделении;
- в перчаточном ящике;
- под сиденьями;
- за сиденьями.
Установленный CD-чейнджер не
должен мешать ногам или создавать
помеху при управлении автомоби-
лем.
Если CD-чейнджер планируется ус-
танавливать в багажном отделении,
сначала
протяните
кабель-
удлинитель (см. рис. 15) от панели
приборов к багажному отделению.
Убедитесь, что штекер со сторо-
ны панели приборов соответствует
гнезду кабеля-адаптера аудиомаг-
нитолы (либо кабель уже подклю-
чён в некоторых моделях магнитол).
Если вы просверлили отверстия
в кузове для прокладки кабеля-
удлинителя, установите на края от-
верстий
специальные
прокладки
или оклейте их лентой.
Убедитесь, что кабель не пере-
гнут при прокладке и не может быть
поврежден движущимися частями
автомобиля.
Не допускается установка CD-
чейнджера в перевернутом положе-
нии при горизонтальной установке
(рис. 3а или 3с), а также на боку
(рис. 3b) при вертикальной уста-
новке или при установке под углом
45°.
В случае вертикальной установ-
ки лоток для CD-картриджа должен
быть направлен вверх (рис. 3b).
Настройка защиты от вибрации
При установке рычаг угла установ-
ки должен быть настроен на соот-
ветствующий угол (рис. 4, 5 и 6):
На угол 0° при горизонтальной ус-
тановке, на угол 22,5°, 45°, 67,5°,
80° или 90° при вертикальной уста-
новке.
После установки положения гаси-
теля колебаний заклейте отверстия
установочного механизма специаль-
ной наклейкой F, идущей в ком-
плекте поставки.
Положение
гасителя
колебаний
необходимо настроить
соответст-
венно по
обеим сторонам
CD-
чейнджера.
