12
Шаг1: инсталляция LCD монитора
На этом этапе DTU-1931 инсталлируется как монитор вашей системы.
ВНИМАНИЕ: Не присоединяйте кабель данных USB, пока не получите сообщения об этом.
• Выключите компьютер.
• Предостережение: Никогда не присоединяйте и не отсоединяйте силовой или видео кабели если ваш
компьютер или DTU-1931 подключены к питанию – это может привести к повреждению дисплея или
видеокарты.
• Если у вашего компьютера только один видеоразъем, вам придется отключить ваш преждний монитор или
добавить вторую видеокарту. Установите, какой разъем, аналоговый (VGA) или цифровой (DVI) имеет ваш
компьютер и установите переключатель DVI/VGA в тот видео режим, которым вы пользуетесь. См. – A – в
диаграмме соединений на стр. 13.
• Проверьте затяжку винтов с накатанной головкой на разъемах, следуйте нижеприведенным инструкциям по
вашему видео подключению. См. – B –

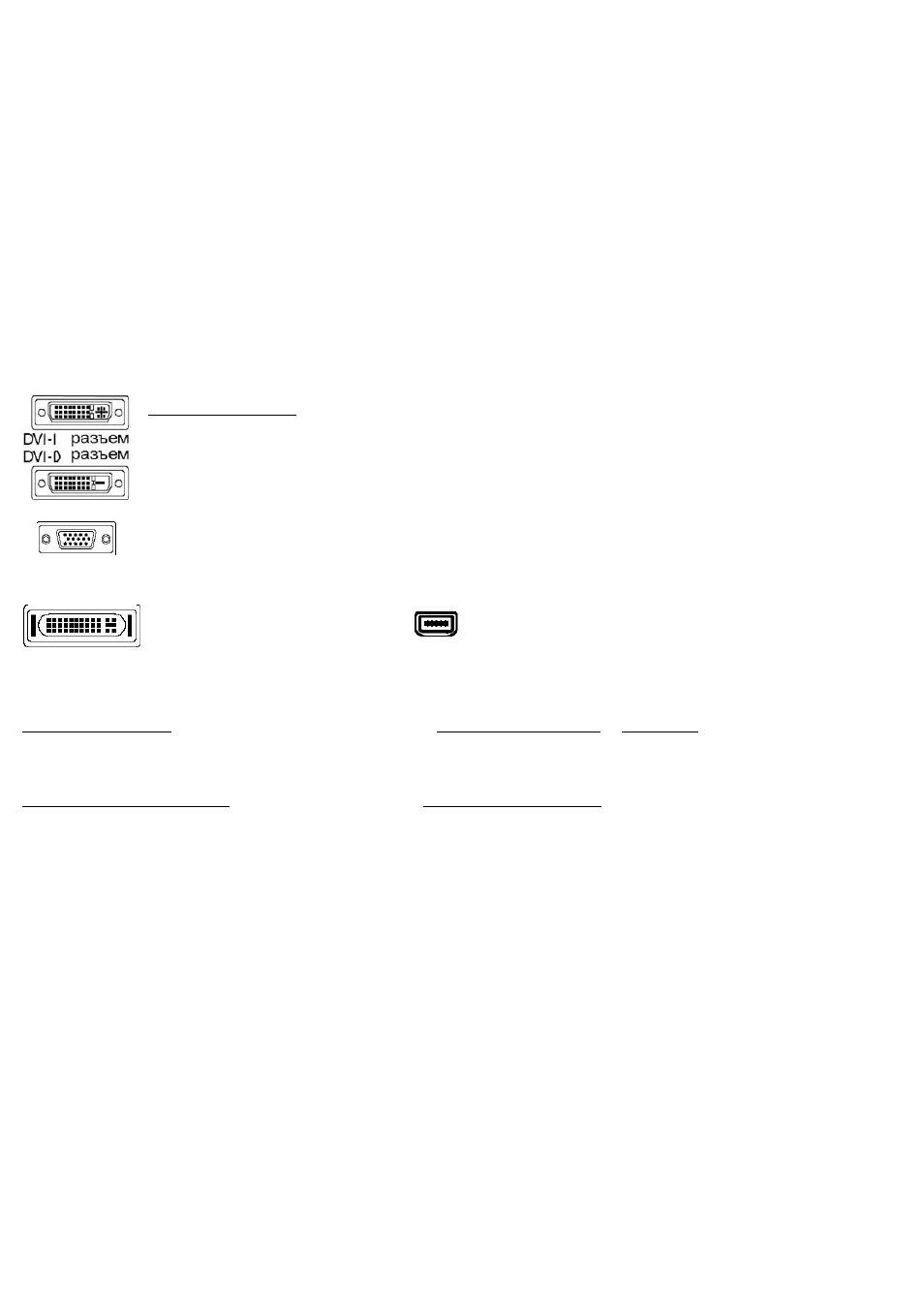

Для работы с DVI подсоедините кабелем DVI DTU-1931 DVI IN – разъем, находящийся на
перьевом дисплее к DVI-D или DVI-I к разъему на вашей видеокарте.
Для работы с VGA присоедините DTU-1931 аналоговым RGB видеокабелем к DVI IN
разъему, находящемуся на перьевом дисплее, и к VGA разъему на вашей VGA Видеокарте.
Для подключения к Apple ADC или mini-VGA разъемам, вам надо будет приобрести подходящий адаптер.
Адаптеры можно приобрести в разных розничных точках продаж.
Для работы с ADC вставьте один конец видеокабеля DTU-1931 DVI- DVI в ADC DVI адаптера. Другой конец
кабеля DTU-1931 подсоедините к DVI IN разъему на перьевом дисплее. Затем подсоедините ADC адаптер к
ADC разъему на вашей видеокарте.
Для mini-VGA разъема Apple, вставьте VGA конец DTU-1931 analog RGB кабеля в mini-VGA порт адаптера.
Затем подсоедините DVI конец DTU-1931 кабеля к DVI IN разъему на перьевом дисплее. Затем подсоедините
mini-VGA конец к mini-VGA порту на вашей видеокарте.
• Подсоедините сетевой адаптер к DTU-1931. См. – C – на следующей странице.
•
Затем подсоедините силовой кабель адаптера и вставьте в AC штепсельную розетку. См. D
• Включите DTU-1931. Светодиод сети загорится оранжевым цветом..
Разъем Apple ADC Mini-VGA
port
