Проектор DLP – Руководство для пользователя

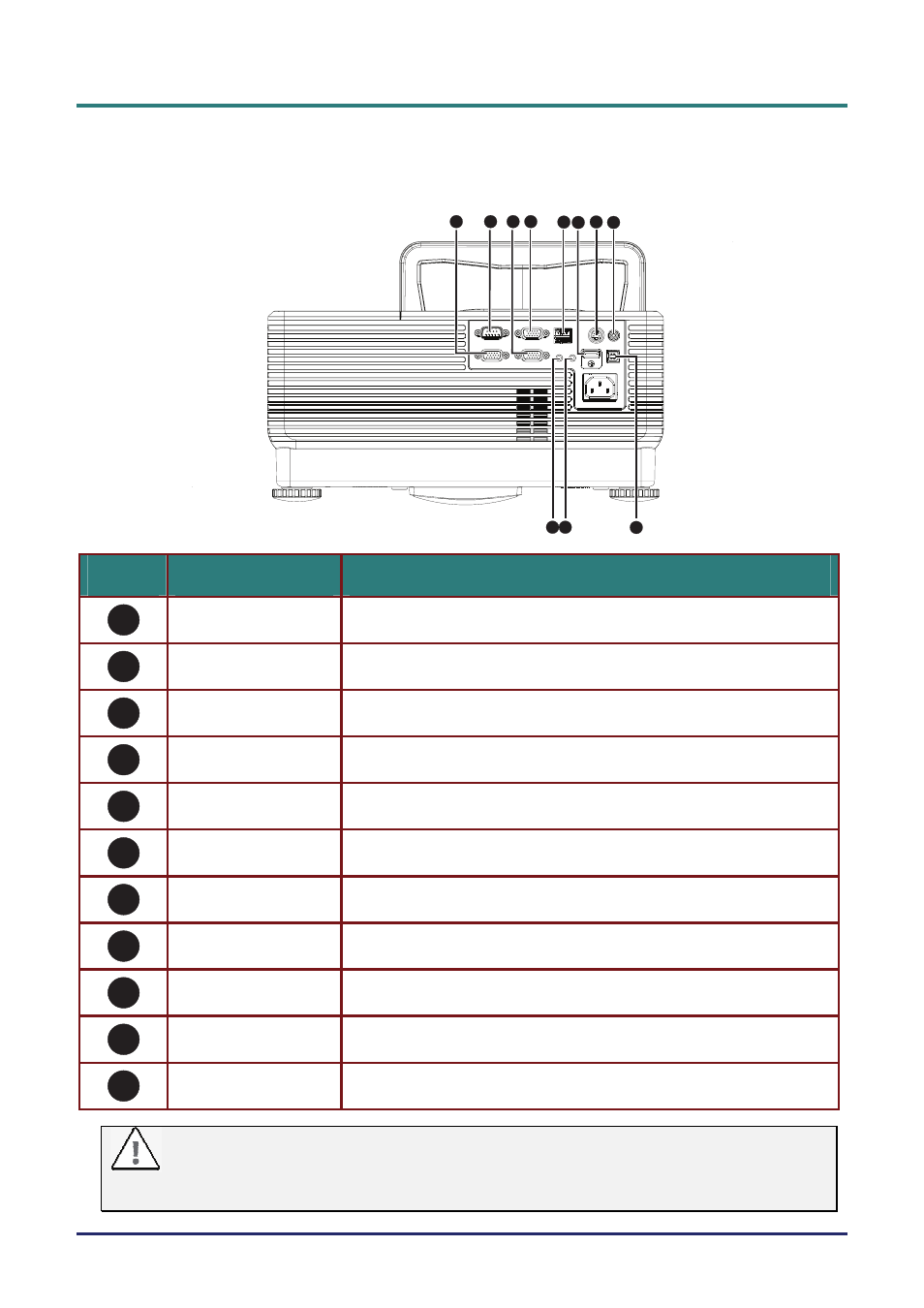

Подсоединение источников сигнала
К проектору можно одновременно подключать компьютер и видеоустройства: VCD- и DVD-плееры,
видеомагнитофоны (VHS), цифровые фотокамеры, видеокамеры и т.д. Прочтите инструкцию по
эксплуатации видеоустройства, чтобы убедиться в совместимости его выходного разъема с
проектором.
A
B C D
E F G
I
J
K
H
П
УНКТ
Н
АЗВАНИЕ
О
ПИСАНИЕ
Подключение КАБЕЛЯ RGB к внешнему дисплею
(сквозной сигнал только от входа VGA IN-1)
A
VGA OUT
Подключение кабеля с последовательным портом RS-232 пульта
дистанционного управления
B
RS-232
C
VGA – 1
Подключение КАБЕЛЯ RGB компьютера и комплектующих
D
VGA – 2
Подключение КАБЕЛЯ RGB компьютера и комплектующих
E
RJ – 45
Подключение КАБЕЛЯ ЛВС от сети Ethernet
F
HDMI
Подключение КАБЕЛЯ HDMI
– 9 –
TM
TM
от устройства HDMI
TM
G
S-VIDEO IN
Подключение КАБЕЛЯ S-VIDEO видеоустройства
H
VIDEO IN
Подключение КОМПОЗИТНОГО КАБЕЛЯ видеоустройства
I
USB
Подключение КАБЕЛЯ USB компьютера
Подключение кабеля аудио от устройства – источника входного
сигнала
J
AUDIO IN
K
AUDIO OUT
Подключение кабеля аудио и подача сигнала на внешнее устройство
Предупреждение:
Перед подсоединением внешних устройств отсоедините питание от проектора и всех
подключаемых устройств.
