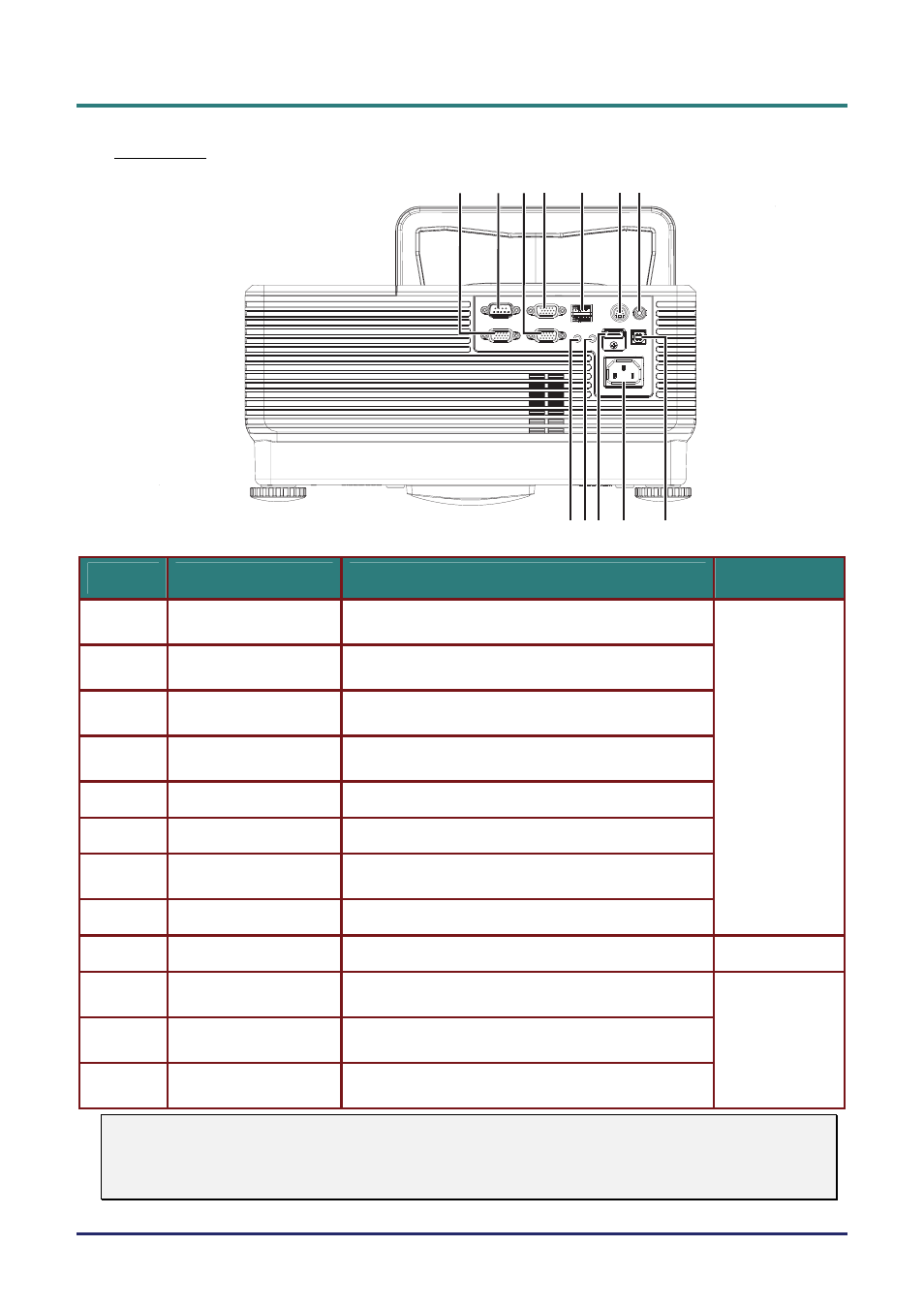

Вид сзади
1
2 3 4
5
6 7
8
9
121110
П
УНКТ
Н
АЗВАНИЕ
О
ПИСАНИЕ
С
ТР
.
Подключение КАБЕЛЯ RGB к внешнему дисплею
(сквозной сигнал только от входа VGA IN-1)
1.
VGA OUT
Подключение кабеля с последовательным портом
RS-232 пульта дистанционного управления
2.
RS-232
Подключение КАБЕЛЯ RGB компьютера и
комплектующих
3.
VGA – 1
Подключение КАБЕЛЯ RGB компьютера и
комплектующих
4.
VGA – 2
5.
RJ – 45
Подключение КАБЕЛЯ ЛВС от сети Ethernet
6.
S-VIDEO IN
Подключение КАБЕЛЯ S-VIDEO видеоустройства
Подключение КОМПОЗИТНОГО КАБЕЛЯ
видеоустройства
7.
VIDEO IN
8.
USB
Подключение КАБЕЛЯ USB компьютера
9.
AC IN
Подключение КАБЕЛЯ ПИТАНИЯ
Подключение КАБЕЛЯ HDMI
TM
от устройства
HDMI
10.
HDMI
TM
TM
Подключение кабеля аудио от устройства –
источника входного сигнала
– 3 –
11.
AUDIO IN
Подключение кабеля аудио и подача сигнала на
внешнее устройство
12.
AUDIO OUT
Примечание:
Если видеооборудование имеет различные выходы сигнала, то, для получения лучшего
качества изображения, рекомендуется следующая приоритетность подключения:
HDMI
TM
/DVI, компонентный (через VGA), S-Video, композитный.
