Ввод в эксплуатацию
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00 27
6
6.3 Функциональное меню (для работ по
техническому и сервисному обслуживанию)
Меню функций позволяет специалисту выполнять функциональную
проверку отдельных исполнительных элементов. Его можно в любой
момент запустить после «СБРОСА» или «Сеть ВКЛ». Прибл. через
5 с ожидания или при нажатии на кнопку «-» электроника аппарата
переключается в нормальный режим эксплуатации.
Запуск
Завершение,
запустить
стандартный
режим
Вкл
Выкл
Активировать
меню
функций
Проверить
подключенный
изнутри насос?
Проверить
вентилятор?
Проверить
насос нагрева?
Проверить
циркуляционный
насос?
После сброса
После "ВКЛ" сети
Вентилятор активируется с макс.
Числом оборотов.
Ко всем подключениям, определенным
как внешний насос, подается 230 В.
- модуль 2 из 7, если d.27 либо d.28 = 2.
Ко всем подключениям, определенным
как насос нагрева водонагревателя,
подается 230 В.
- Печатная плата, если d.26 = 1.
- модуль 2 из 7, если d.27 либо d.28 = 3.
2
3
Нет
ДА
Назад
ДА
Назад / Дальше
Назад / Дальше
Назад / Дальше
Назад / Дальше
Вкл
Выкл
Вкл
Выкл
Вкл
Выкл
ДА
ДА
ДА
Назад
Назад
Назад

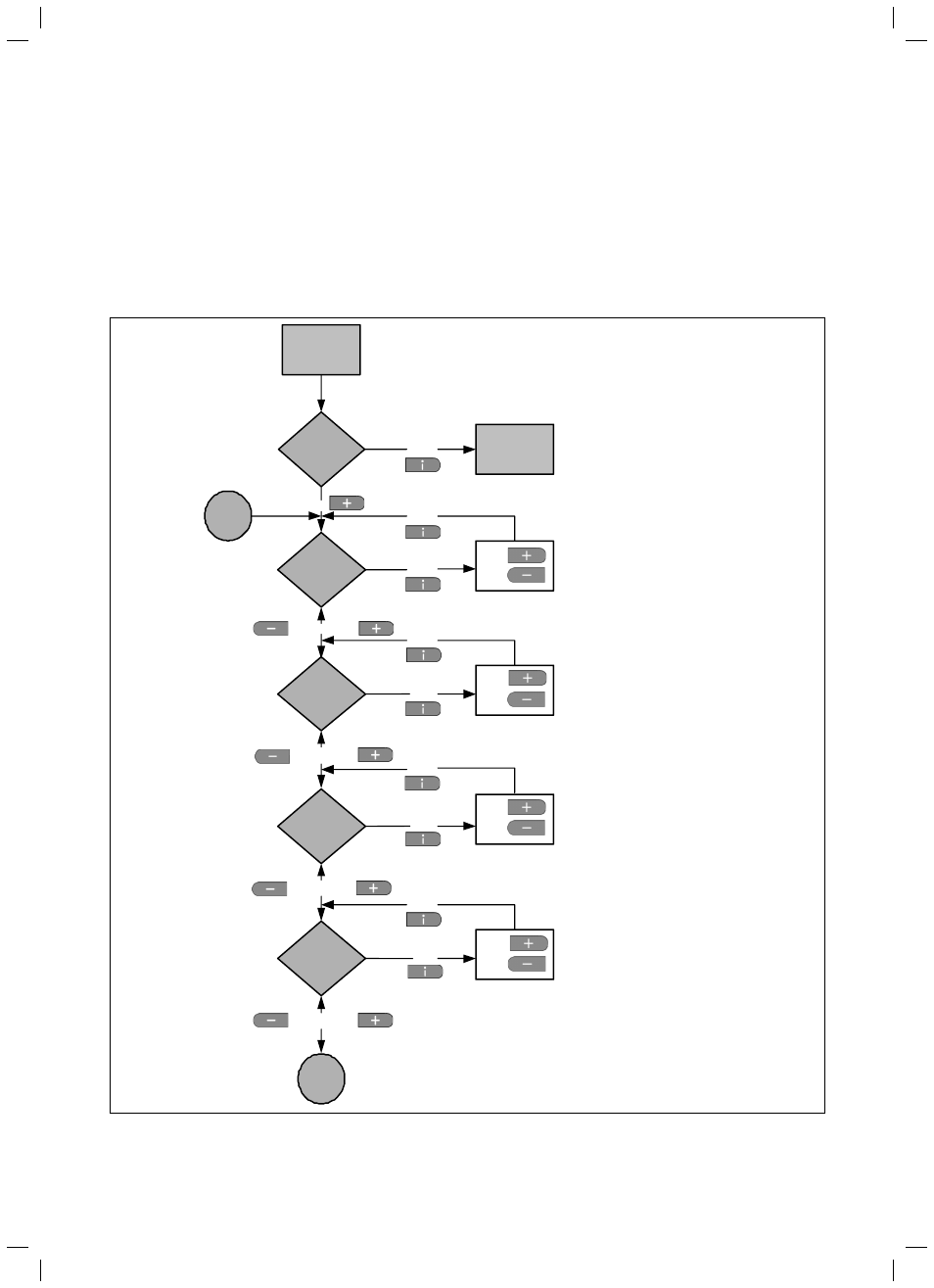

6.1 Меню функций (продолж. на следующей странице)
