Монтаж газового конденсационного котла
16
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
5
5.5 Подключение
емкостного
водонагревателя
Аппарат VKK 806/3 — 2406/3 можно комбинировать с емкост-
ными водонагревателями VIH 300-500 из программы Vaillant.
16a
230 V~
2
3
0 V~
2
3
3
10
2
30
3
3
3
2
3
3
2
2BUS
31
15
52
42b
32
47
1
27
30
43
46
30
5
24
4
BUS
2
17a
45
17b
19
30
3
3
42a
2b
2c
13
21a
21b
2a
2
33

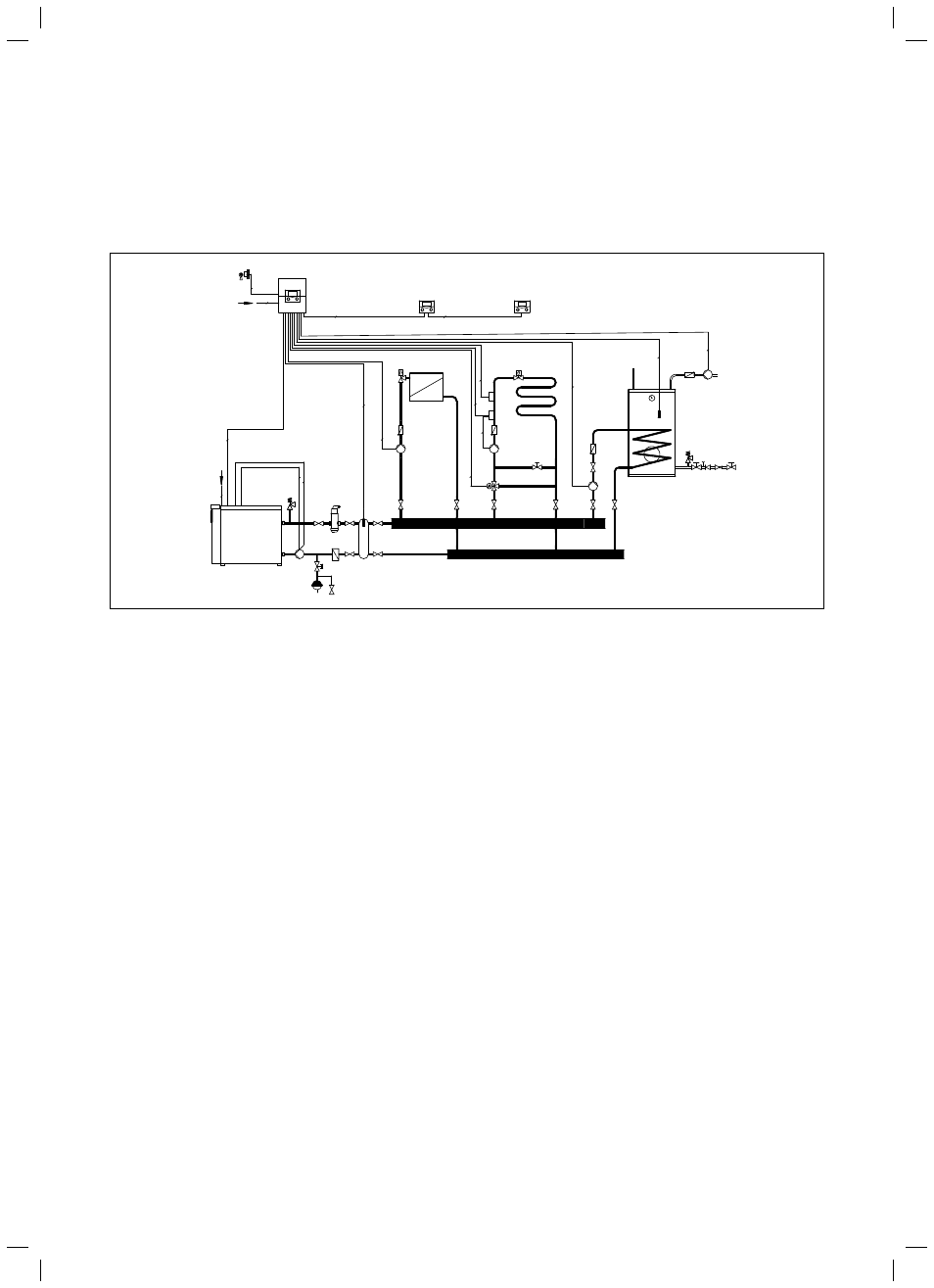

5.5 Гидравлическая схема с гидравлическим разделителем
Пояснение
1 Газовый котел ecoCRAFT exclusiv
2а Циркуляционный насос контура котла (с электронным управлением)
2b Насос системы отопления (смесительный контур 1)
2с Насос системы отопления (смесительный контур 2)
5 Емкостной водонагреватель VIH 300-500
10 Радиатор и термостатный вентиль
13 Устройство регулирования в зависимости от температуры наружного
воздуха calorMATIC 630
15 3-ходовой смеситель
16 Датчик температуры наружного воздуха
17a Датчик температуры подающей линии
17b Датчик температуры подающей линии
(контур нагрева 2, контур со смесителем)
19 Термостат максимальной температуры
21а Прибор дистанционного управления VR 80 или VR 90
(контур радиатора)
ł2 двужильный
ł3 трехжильный
ł4 четырехжильный
21b Прибор дистанционного управления VR 80 или VR 90
(напольный контур)
24 Датчик температуры водонагревателя
27 Насос нагрева водонагревателя
30 Обратный клапан гравитационного типа
31 Балансировочный вентиль
32 Колпачковый клапан
33 Грязеотделитель
42a Предохранительный клапан
42b Расширительный бак
43 Группа безопасности
45 Гидравлический разделитель
46 Циркуляционный насос
47 Воздухоотделитель
52 Вентиль, управляемый температурой помещения
