Описание аппарата
10
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
3
14
1
2
3
4
6
5
13
12
11
10
9
8
7
15
16

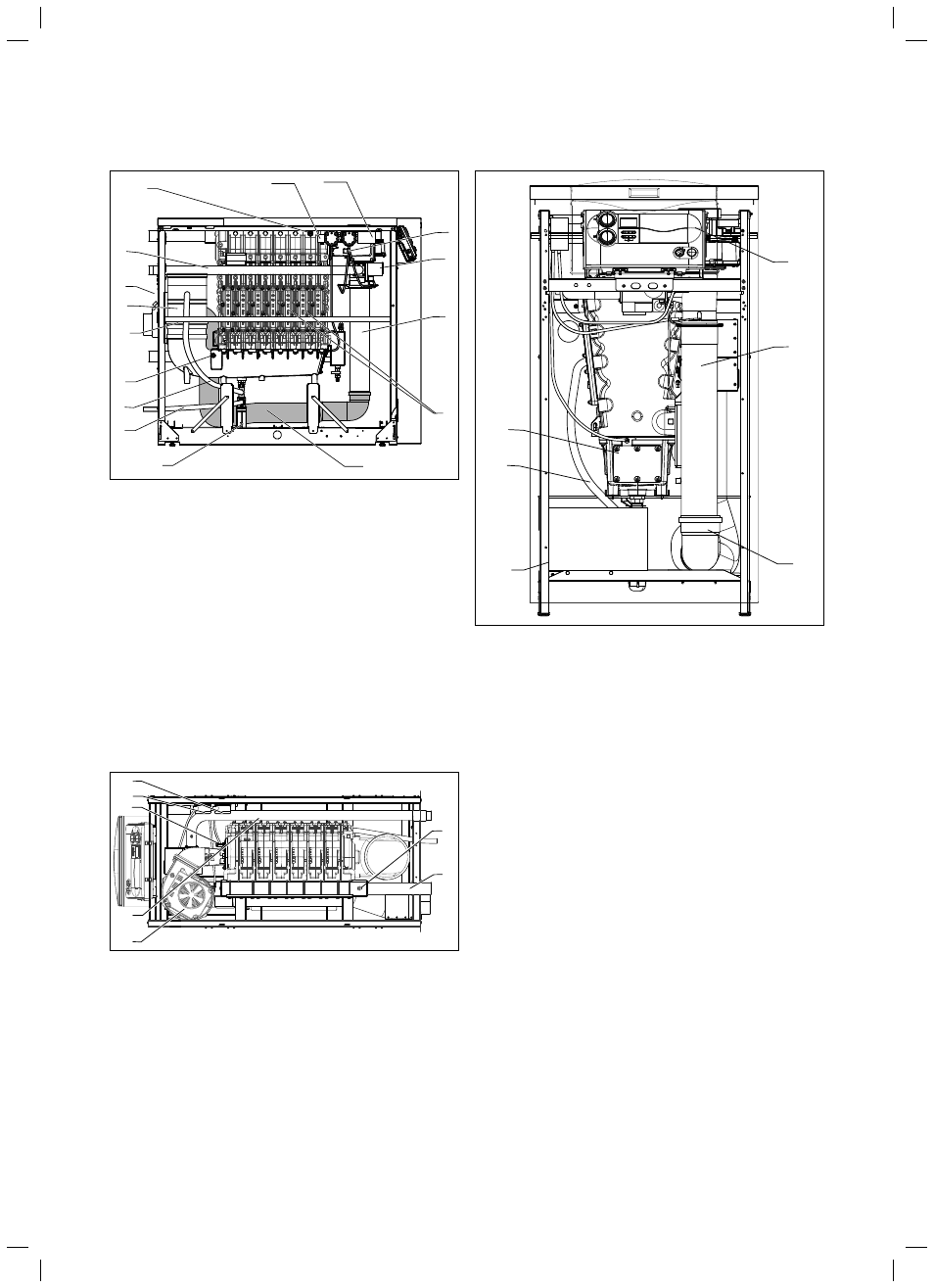

3.3 Вид слева
Пояснение
1 Вентилятор
2 Газовая
арматура
3 Глушитель приточного воздуха
4 Ревизионное отверстие теплообменника
5 Шланг приточного воздуха
6 Сифон
7 Отвод
конденсата
8 Соединение сифона конденсата
9 Тепловой предохранитель (STB) отходящих газов (опционально)
10 Глушитель отработанных газов
11 Конденсатосборник
12 Коробка приточного воздуха с пылеулавливающим фильтром
13 Газовая труба
14 Тепловой предохранитель (STB) и датчик температуры блока
15 Кнопка разблокировки теплового предохранителя (STB)
16 0 — 10 V Насосный модуль VR35
3
5
4
7
6
1
2
3.4 Вид сверху
Пояснение
1 NTC подающей линии
2 Подающая
линия
3 Вентилятор
4 Тепловой предохранитель (STB) и датчик температуры блока
5 Электрод розжига и контрольный электрод
6 Прибор контроля давления воздуха
7 Реле давления отходящих газов
2
3
5
6
1
4
3.5 Вид спереди
Пояснение
1 Панель
2 Глушитель приточного воздуха
3 Труба приточного воздуха
4 Блок нейтрализации (опционально)
5 Слив
конденсата
6 Ревизионное окно ванны для сбора конденсата
