11
Руководство по монтажу atmoMAG
• Найдите требуемое значение расхода газа в табл. 6.3
«Расход газа» (табличное значение…л/мин), см. раздел 6.2
«Таблицы настройки газовой арматуры».
• Запишите показания газового счетчика.
• Полностью откройте кран горячей воды. При этом должен
протекать номинальный расход воды, см. раздел 10
«Технические данные».
• Спустя приблизительно 5 минут непрерывной работы
устройства считайте показания газового счётчика и сравните
их с табличным значением.
Допускаются отклонения
±
5 %.
Если отклонения превышают указанные предельные значения:
1
2
3

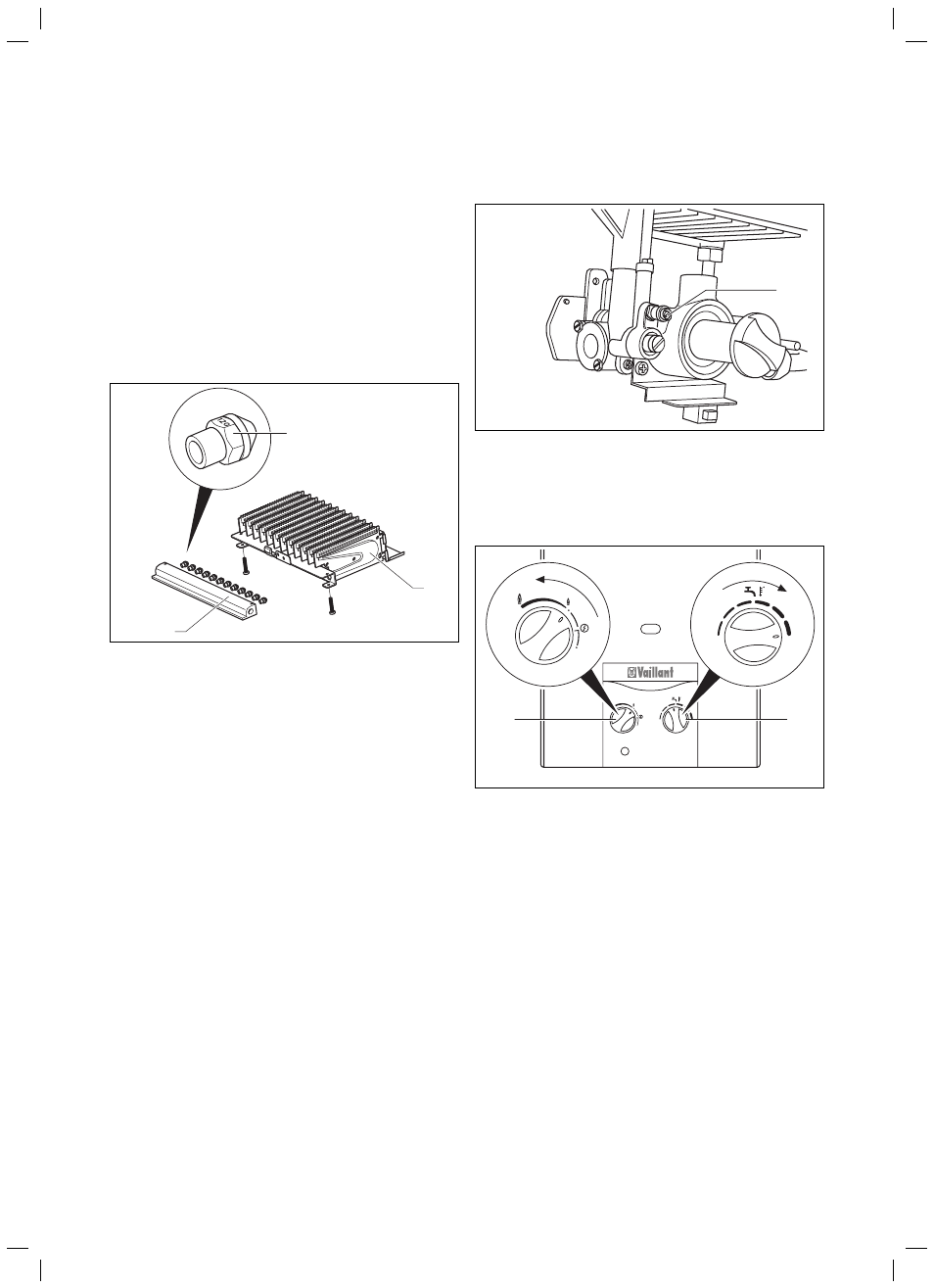

Рис. 6.3 Маркировка сопла
Пояснения к рис. 6.3
1 Сопло
горелки
2 Горелка
3 Коллектор
• Проверьте, используются ли правильные сопла. Для этого
сравните маркировку на установленных соплах с данными
в таблице в разделе 10 «Технические данные». Возможно, что
для этого Вам придется демонтировать горелку, см. раздел 7.2
«Очистка горелки».
• Если сопла не являются причиной отклонения, обратитесь
в гарантийно-консультационную службу.
• Выключите устройство.
Контроль давления на соплах
1
Рис. 6.4 Штуцер для измерения давления на соплах
• Отпустите уплотняющий винт штуцера для измерения давления
на соплах (1).
• Присоедините U-образный манометр (с разрешением не
хуже 0,1 мбар).
1
6
Рис. 6.5 Настройка максимальной температуры и мощности
• Включите устройство, как описано в руководстве по
эксплуатации, и установите терморегулятор (1) на
максимальную температуру, вращая его вправо.
• Поверните регулятор мощности (7) влево в положение
максимальной мощности.
• Полностью откройте кран горячей воды. При этом должен
протекать номинальный расход воды, см. раздел 10
«Технические данные».
• Определите требуемое давление на соплах в мбар по
таблице 6.4 «Давление в горелке».
• Сравните измеренное давление с табличным значением.
Допускаются отклонения
±
10 %.
• Выключите устройство.
• Снимите U-образный манометр.
• Затяните уплотняющий винт штуцера для измерения давления
на соплах.
• Проверьте герметичность уплотняющего винта.
Ввод в эксплуатацию 6
