10 Руководство по монтажу atmoMAG
6 Ввод в эксплуатацию
Первый ввод устройства в эксплуатацию и инструктаж
пользователя должны быть проведены квалифицированным
специалистом.
При первом вводе в эксплуатацию следует провести контроль
настройки газовой арматуры.
Выполняемые действия описаны в руководстве по эксплуатации
в разделе 4.3 «Ввод в эксплуатацию».
6.1 Проверка настроек газовой арматуры
Для этого сравните таблицы в разделе 6.2 «Таблицы настройки
газовой арматуры».
6.1.1 Сравнение настройки газовой арматуры
с используемым газом
• Сравните данные исполнения устройства (категория и
установленный вид газа), приведенные на фирменной
табличке, с характеристиками местного используемумого
газа. Информацию Вы можете получить в местном
предприятии по снабжению газом.
Соответствие отсутствует:
• Перенастройте устройство на используемый вид газа, см.
раздел 6.5 «Перенастройка на другой вид газа».
6.1.2 Контроль давления газа на входе
Давление газа на входе Вы можете измерить жидкостным
манометром (с разрешением не хуже 0,1 мбар). При этом
соблюдайте следующий порядок действий:
• Закройте запорный газовый кран.
1

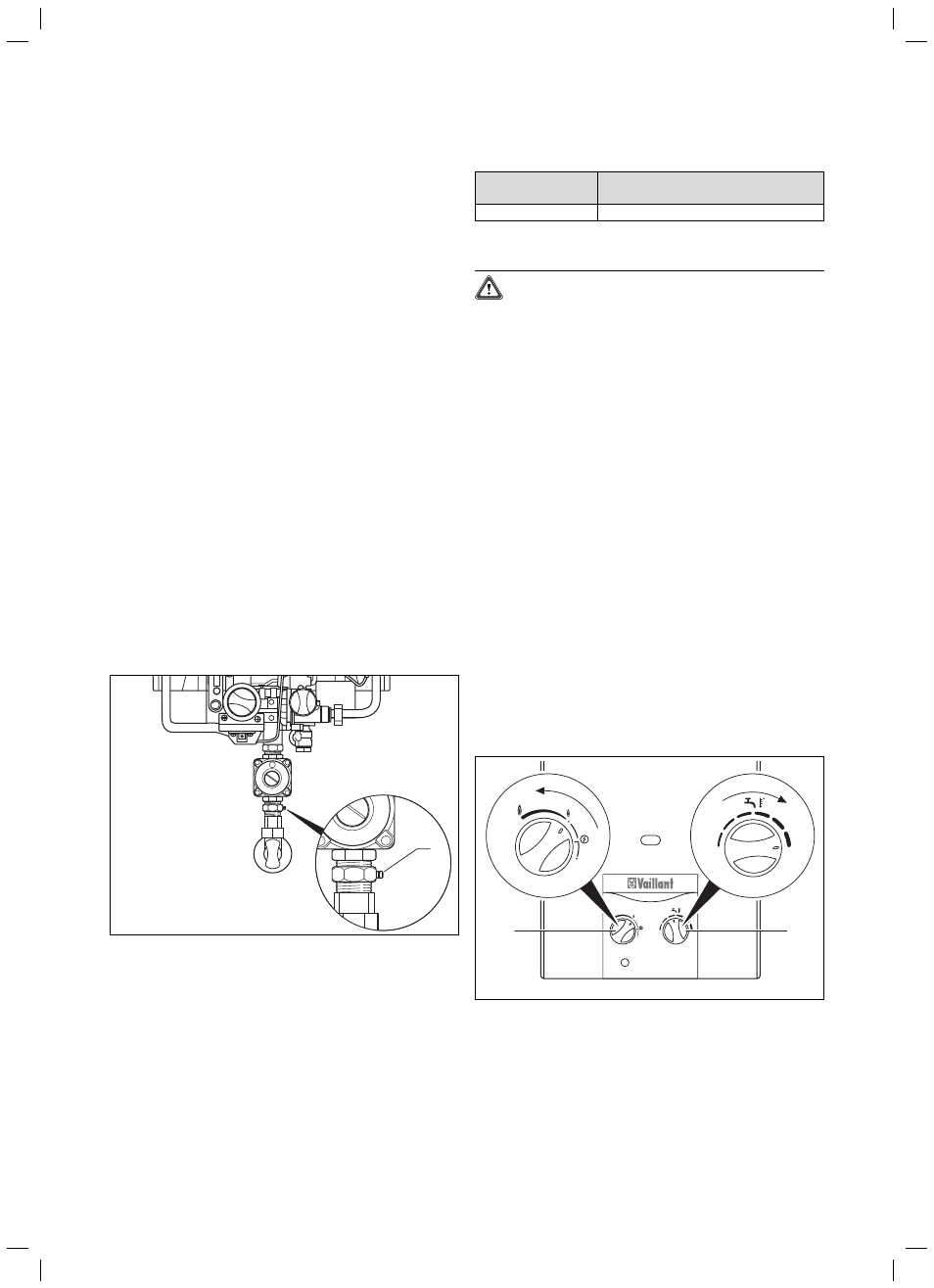

Рис. 6.1 Патрубок для измерения давления газа на входе
• Отпустите уплотняющий винт из ниппеля для измерения
давления газа на входе (1).
• Присоедините U-образный манометр.
• Откройте запорный газовый кран.
• Включите устройство, как описано в руководстве по
эксплуатации, и откройте кран горячей воды в какой-либо
точке водоразбора.
• Измерьте давление газа на входе.
Группа газов Допустимый диапазон давления газа на
входе в мбар
Природный газ 13 – 20
Табл. 6.1 Диапазон давлений газа на входе
Внимание!
При давлении на входе, превышающем указанные
диапазоны, запрещается вводить устройство
в эксплуатацию. Обратитесь в предприятие по
снабжению газом, если Вы не можете устранить
причину этой неисправности.
• Выключите устройство.
• Закройте запорный газовый кран.
• Снимите U-образный манометр.
• Затяните уплотняющий винт в патрубок для измерения давления
газа на входе.
• Откройте запорный газовый кран.
• Проверьте герметичность измерительного патрубка.
6.1.3 Контроль тепловой нагрузки
Вы можете контролировать тепловую нагрузку двумя методами:
– Считывание величины расхода газа по счетчику (объемный
метод)
– Контроль давления в на соплах
Объемный метод
Перед проведением контроля необходимо удостовериться в том,
что для покрытия пиковых нагрузок в газовую сеть не добавляются
другие газы (например, воздушно-пропановая смесь).
Информацию об этом можно получить в предприятии по
снабжению газом.
Необходимо также обеспечить, чтобы во время проведения
контроля не включались никакие другие газовые приборы.
1 7
Рис. 6.2 Настройка максимальной температуры и мощности
• Включите устройство, как описано в руководстве по
эксплуатации, и установите терморегулятор (1) на
максимальную температуру, вращая его вправо.
• Поверните регулятор мощности (7) влево в положение
максимальной мощности.
6 Ввод в эксплуатацию
