9 Руководство по монтажу atmoMAG
5 Подключениег
Опасно!
Опасность отравления и взрыва!
Опасность получения ожогов!
При монтаже соединений следите за тем, чтобы
установить все уплотнения, чтобы быть уверенным
в отсутствии неплотностей в газо- и водопроводе.
5.1 Подключение к газопроводу
Указание!
При подсоединении к газопроводу необходимо
соблюдать все действующие в данной местности
предписания, правила и нормы.
• Монтаж запорного газового крана выполняется на опуске
газопровода или непосредственно под аппаратом. Для
аппаратов на природном газе должен быть предварительно
смонтирован регулятор давления газа. (См. гл. 4.3 «Монтаж
регулятора давления газа») При монтаже следует исключить
мезанические напряжения в трубопроводах.
• Проведите опрессовку собранного газопровода согласно
действующим правилам.
5.2 Подключение к водопроводу
• Выполните соединение патрубков холодной и горячей
воды; соединения должны быть выполнены без создания
механических напряжений.
• Проверьте герметичность устройства и, при необходимости,
устраните неплотности.
5.3 Подключение к дымоходу
2
1

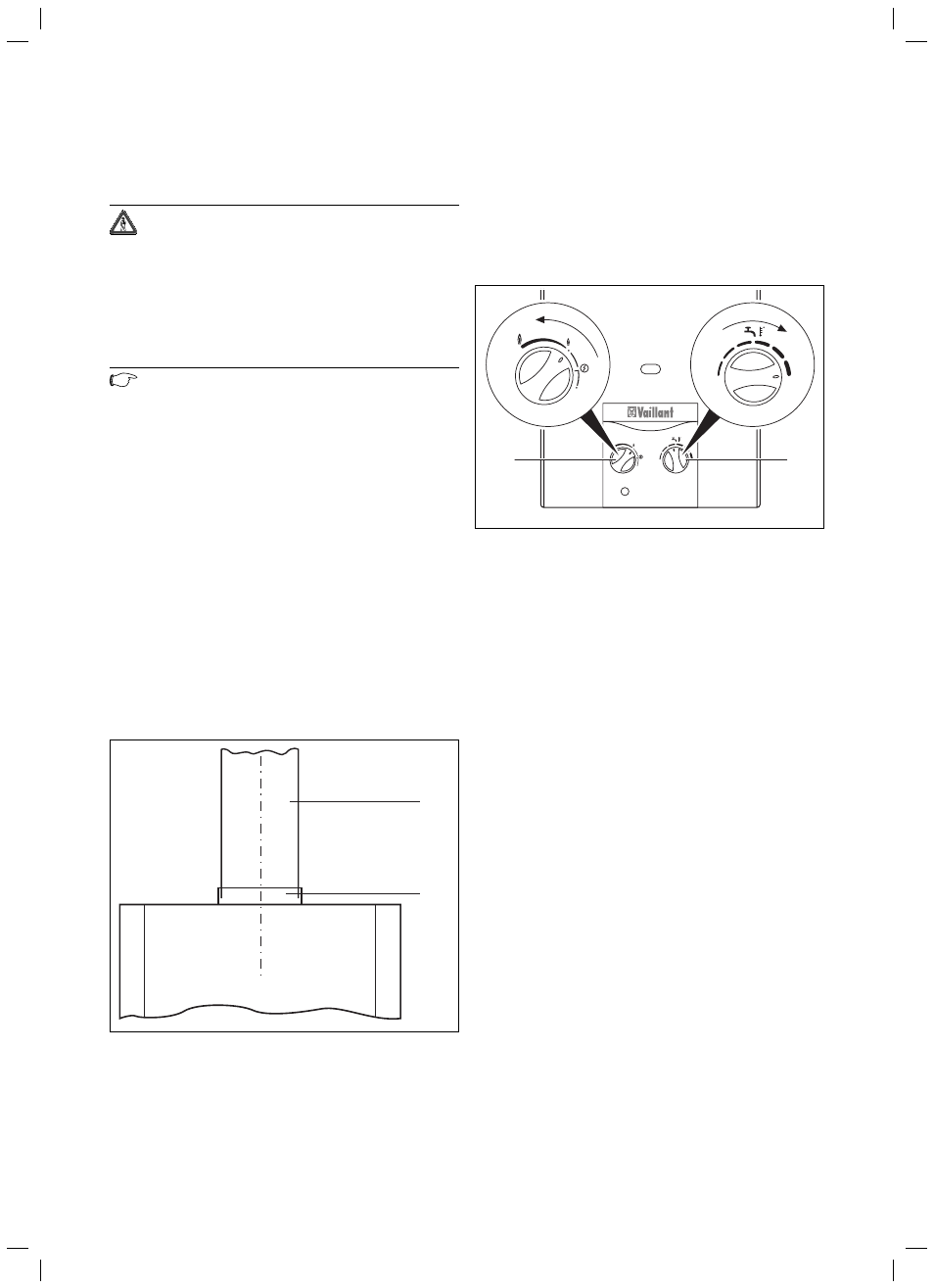

Рис. 5.1 Подключение к дымоходу
Пояснения к рис. 5.1
1 Труба
дымохода
2 Патрубок предохранителя тяги
5.3.1 Проверка функционирования датчика
опрокидывания тяги
Перед монтажом трубы дымохода проверьте правильность
функционирования датчика опрокидывания тяги. При этом
соблюдайте следующий порядок действий:
• Перекройте дымоход.
1 7
Рис. 5.2 Настройка максимальной температуры и мощности
• Поверните терморегулятор (1) вправо в положение
максимальной температуры.
• Поверните регулятор мощности (7) влево в положение
максимальной мощности.
• Откройте один из кранов горячей воды.
В течение максимум 2 минут датчик опрокидывания тяги должен
прервать подачу газа и отключить устройство.
• Закройте все краны горячей воды.
Вы можете снова включить устройство после охлаждения
датчика опрокидывания тяги (не ранее, чем через 15 минут); для
этого Вы должны следовать руководству по эксплуатации, раздел
4.3.2 «Подготовка к работе».
Если датчик опрокидывания тяги не прерывает подачу газа
в течение указанного времени:
• Сообщите о случившемся в гарантийно-консультационную
службу.
• Выключите устройство.
5.3.2 Монтаж трубы дымохода
• Установите трубу дымохода (1) в патрубок трубы дымохода
(2) на предохранителе тяги, см. рис. 5.1 Подключение
к дымоходу.
