4 Керування опалювальним приладом
4.1 Огляд елементів керування
Відкрийте передню кришку, водночас піднімаючи ручку та
заслінку над передньою кришкою. Передня кришка
автоматично опуститься вниз і відкриє доступ до панелі
керування.
1
9
8
7
6
5
2
3
4

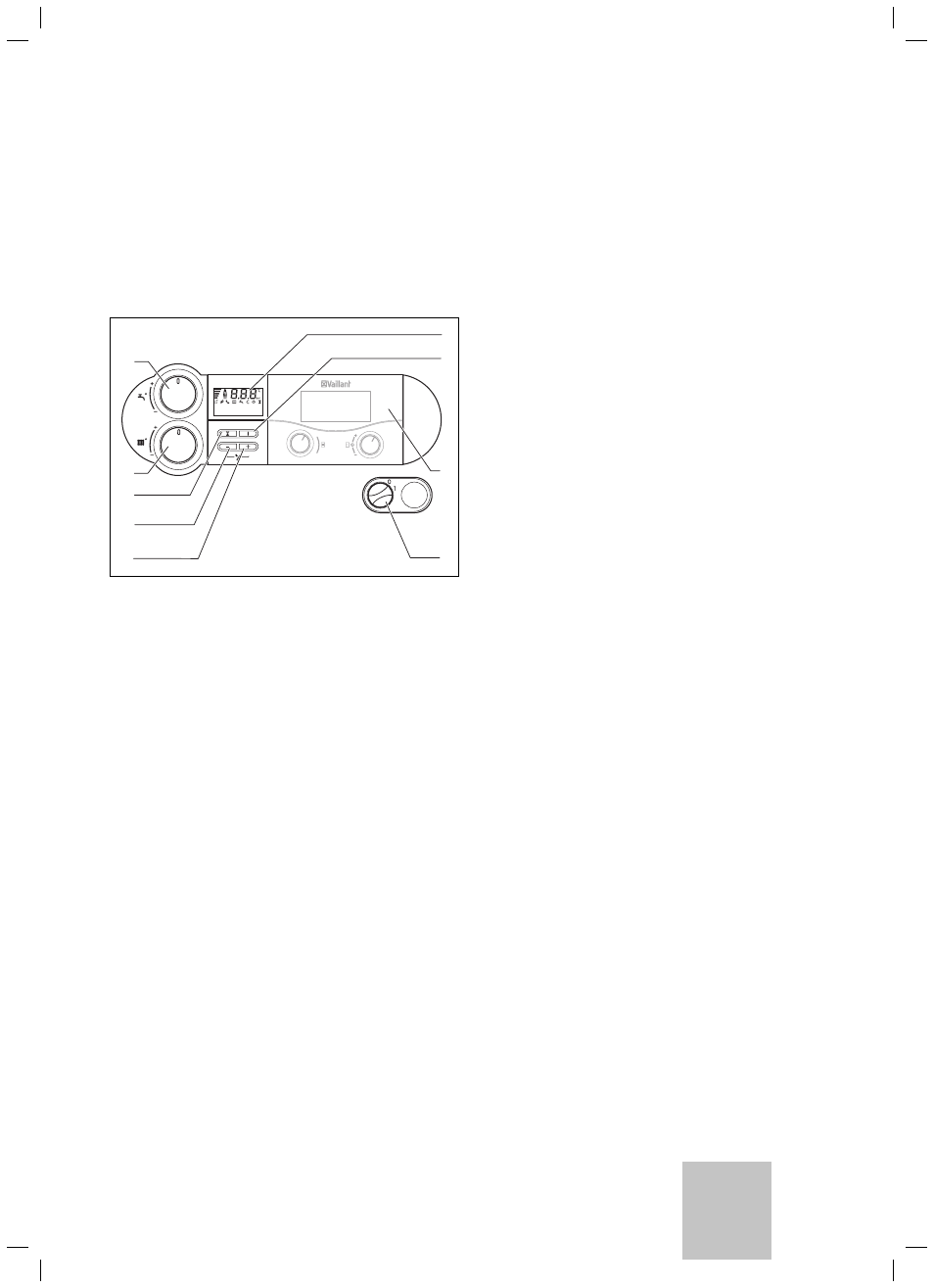

Mал. 4.1 Елементи керування приладом ecoVIT exclusiv (зразок)
>
Елементи керування мають такі функції:
1 Дисплей для відображення поточного тиску наповнення
опалювальної установки, температури лінії подачі
опалення, режиму роботи та певної додаткової інформації
2 Кнопка "i" для виклику інформації
3 Вбудований регулятор (додаткове приладдя)
4 Головний вимикач для вмикання та вимикання приладу
5 Кнопка "+" для відображення температури накопичувача
(VKK зі щупом накопичувача) та для перегортання вперед
даних на дисплеї (цією функцією може скористатися
фахівець для настроювання та пошуку несправностей)
6 Кнопка "-" для відображення тиску наповнення
опалювальної установки та перегортання назад даних на
дисплеї (цією функцією може скористатися фахівець для
настроювання та пошуку несправностей)
7 Кнопка "Усунення збоїв" для виправлення певних збоїв.
8 Ручка для настроювання температури лінії подачі
опалення. При експлуатації регуляторів VRC 430, 630,
VRS 620 ручка встановлюється до упору вправо, щоб не
обмежувати для регуляторів максимальну температуру
лінії подачі
9 Ручка для настроювання температури накопичувача (у
приладах зі встановленим накопичувачем гарячої води
VIH). При використанні VRC 430 для керування
температурою накопичувача встановлюється до упору
вправо, щоб робочий діапазон регулятора гарячої
температури в VRC 430 не обмежувався
