Руководство по эксплуатации ecoVIT exclusiv 0020077407_00
37
4
Управление
регулятором
4.1 Обзор
элементов
управления
Откройте переднюю откидную крышку, взявшись за ручку и
чуть приподняв заслонку над передней откидной крышкой.
Передняя откидная крышка автоматически откроется вниз.
1
9
8
7
6
5
2
3
4

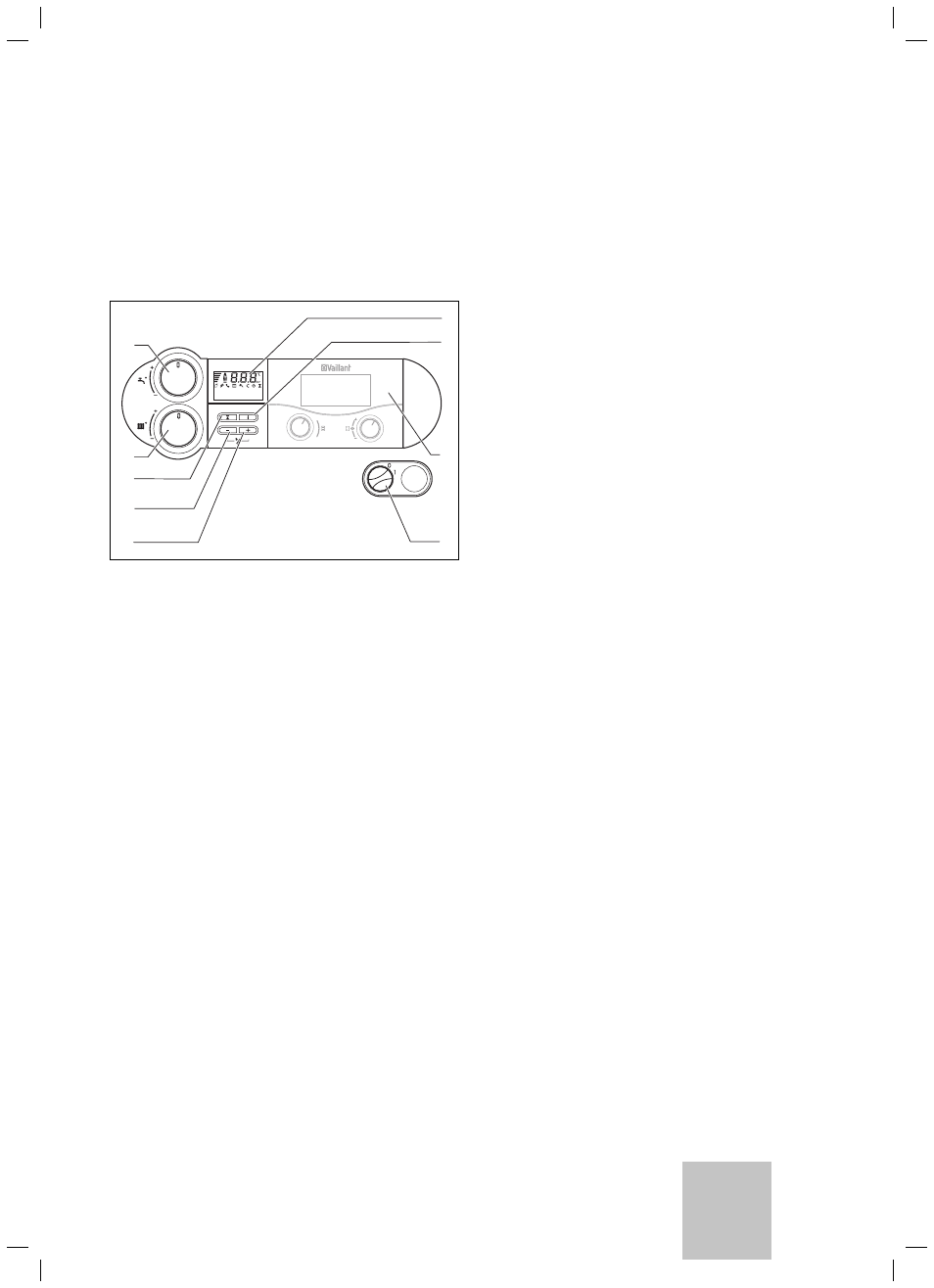

Рис. 4.1 Элементы управления ecoVIT exclusiv (пример)
>
Органы управления имеют следующие функции:
1
Дисплей для индикации текущей температуры подающей
линии системы отопления, давления наполнения отопи-
тельной установки, режима работы или определенной
дополнительной информации
2
Кнопка "i" для вызова информации
3
Встроенный регулятор (комплектующая)
4
Главный выключатель для включения и выключения аппа-
рата
5
Кнопка "+" для пролистывания вперед индикации на дисп-
лее (для специалиста при работах по настройке и поиску
ошибок) или индикации температуры водонагревателя
(VKK с датчиком температуры водонагревателя)
6
Кнопка "-" для пролистывания назад дисплейной индика-
ции (для специалиста при наладочных работах и поиске
ошибок), а также для индикации давления наполнения
отопительной установки на дисплее
7
Кнопка "Устранение сбоев" для сброса определенных
сбоев
8
Ручка настройки температуры подающей линии системы
отопления. При эксплуатации с VRC 430, 630,
VRS 620 установить вправо до упора, чтобы максималь-
ная температура подающей линии для регулятора не
была ограничена.
9
Ручка для настройки температуры воды в водонагрева-
теле (для аппаратов с подключенным емкостным водона-
гревателем VIH). При использовании VRC 430 для
управления температуры в водонагревателе установить
вправо до упора, чтобы не ограничивать рабочий диапа-
зон регулятора горячей воды в VRC 430.
Управление нагревательным прибором 4
RU
