Betjeningsvejledning ecoVIT exclusiv 0020077407_00 15
4.2 Idrifttagning af kedel
4.2.1 Åbning af afspærringsanordningerne
i Afspærringsanordningerne er ikke omfattet
af leveringen af kedlen. De skal monteres på
opstillingsstedet af vvs-installatøren.
Få vvs-installatøren til at forklare, hvor afspærrings-
anordningerne befinder sig, og hvordan de håndteres.
Åbn afspærringsanordningerne.
4.2.2 Kontrol af anlægstrykket
1

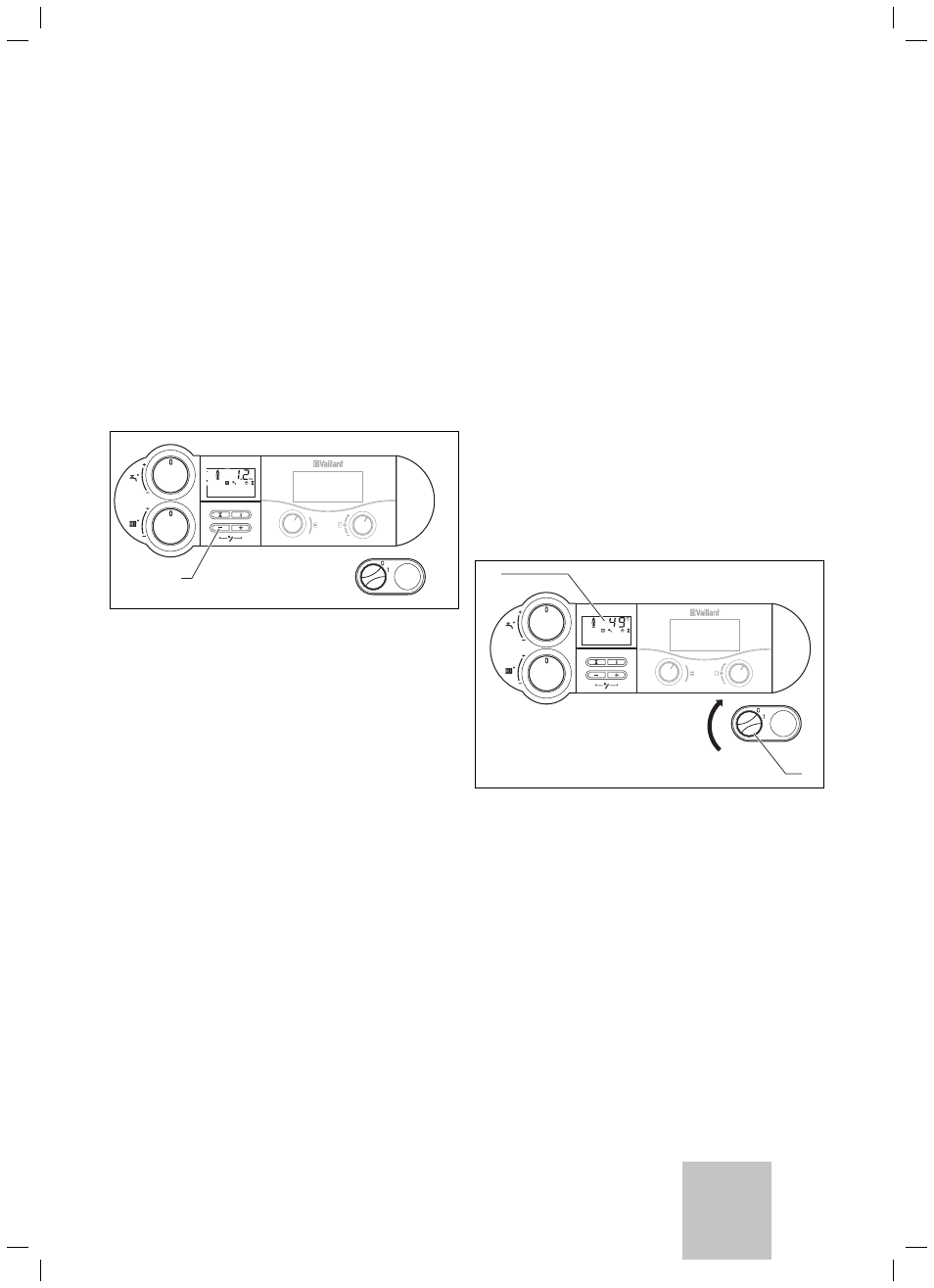

Fig. 4.3 Kontrol af varmeanlæggets påfyldningstryk
Kontrollér anlæggets påfyldningstryk inden idrifttag-
ningen. Tryk i den forbindelse på tasten „-“; i ca. 5
sek. vises anlægstrykket i stedet for den aktuelle
fremløbstemperatur.
For at varmeanlægget kan fungere upåklageligt, skal
påfyldningstrykket ved et koldt anlæg ligge mellem 1,0
og 2,0 bar. Hvis trykket er lavere, skal en vvs-installatør
efterfylde vand inden idrifttagningen (¬ Kap. 4.6.1).
i Når kedlen er i drift, er det muligt at få den
nøjagtige trykværdi vist på displayet. Få vist
trykket ved at trykke på tasten „-” (1). Dis-
playet skifter efter 5 sekunder igen tilbage til
visning af fremløbstemperatur. Ellers kan De
skifte vedvarende mellem temperatur- eller
trykvisning på displayet, idet De holder „-“-
tasten trykket nede i ca. 5 sekunder.
>
>
>
i For at undgå drift af anlægget med for lille
vandmængde og for at forebygge mulige føl-
geskader, er kedlen udstyret med trykføler.
Føleren viser det manglende tryk, hvis trykket
falder til under 0,6 bar, og trykværdien vises
blinkende på displayet.
Hvis trykket bliver lavere end 0,3 bar, vises
en fejlmelding „F.22“ (vandmangel), og
brænderen spærres. Hvis måleværdien er
under 0 bar eller over 9 bar (= føler defekt),
aktiveres Vaillant komfort-sikringen. Ydelsen
og den maks. mulige fremløbstemperatur
begrænses. Statussen „40” vises på skift
med „F.22” (vandmangel). I dette tilfælde
skal en vvs-installatør påfylde anlægget hhv.
reparere den defekte føler.
Hvis varmeanlægget forsyner flere etager, kan et højere
anlægstryk være nødvendigt.
Ret i den forbindelse henvendelse til vvs-installatøren.
4.2.3 Tilkobling af kedlen
1
2
Fig. 4.4 Tilkobling af kedlen
Med hovedafbryderen (1) til- og frakobles kedlen:
1: „TIL“
0: „FRA“
Anbring hovedafbryderen på positionen „1” for at
tilkoble kedlen.
Når De kobler kedlen til, vises varmeanlæggets aktuelle
fremløbstemperatur på displayet (2).
>
–
–
>
Betjening af kedel 4
DK
