7

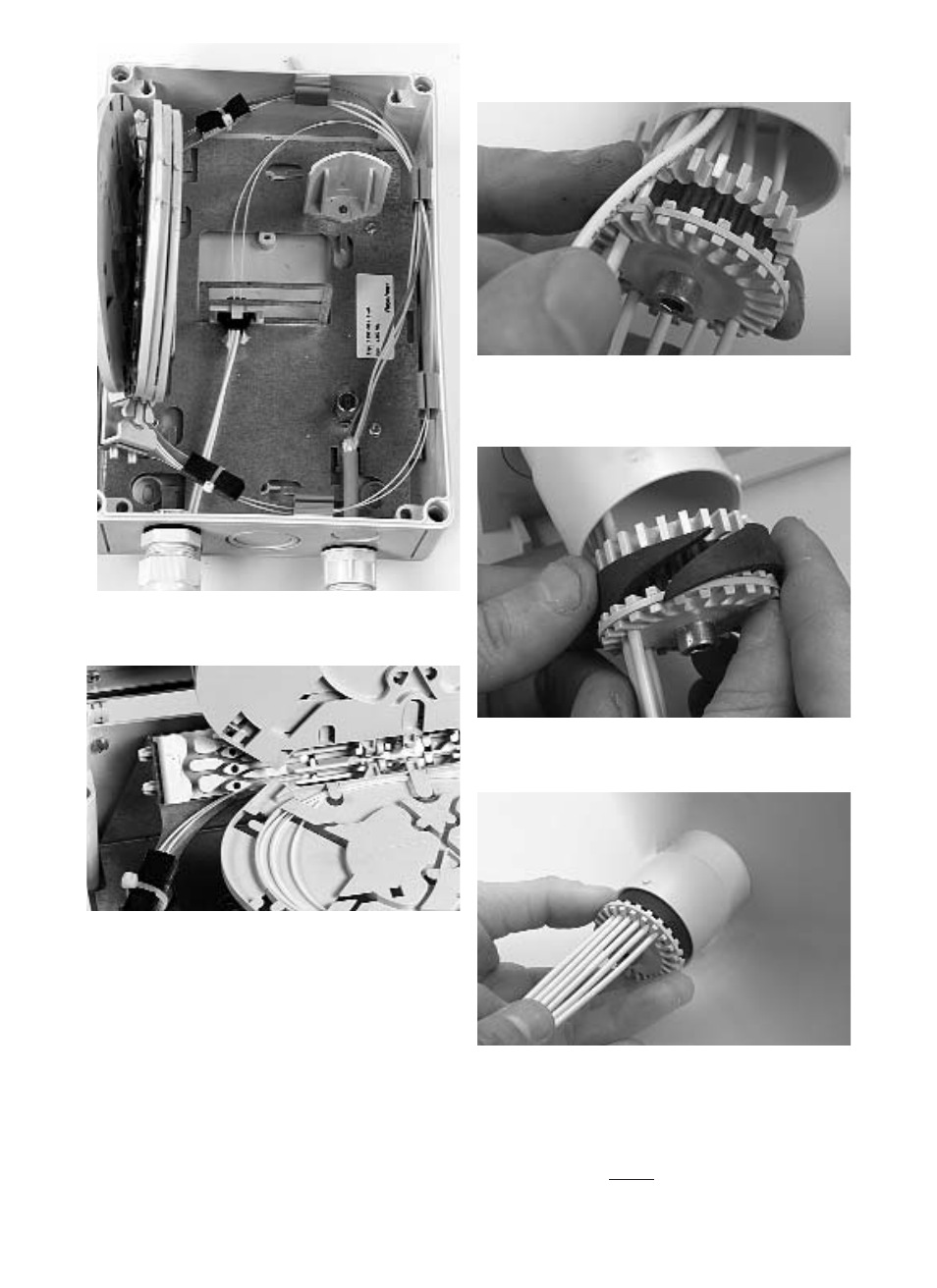

5.2.8 Установите фиксатор KTU на коммутационную панель и
выложите волокна, как показано на рисунке.
5.2.9 Расположите волокна на металлическом держателе и
закрепите их с помощью уплотнительной вставки и
пластикового пояска-стяжки (не затягивайте слишком сильно
поясок-стяжку). Направьте волокна через канавки на плате к
выбранным кассетам.
5.3.1 Вставьте пигтейлы или патчкорды по одному в
выбранные канавки круглого уплотнительного ввода,
постепенно передвигая фиксирующее кольцо с вырезом.
5.3.2 Установите резиновый уплотнитель поверх уложенных
пигтейлов/патчкордов.
5.3.3 Введите блок с пигтейлами/патчкордами в
предустановленный круглый порт.
5.3 Монтаж пигтейлов/патчкордов с использованием
уплотнительного ввода FIST-PTS24 для 16-ти оптических
шнуров
