Инструкция по эксплуатации Tyco Electronics FIST-SB2-8
Страница 6
6

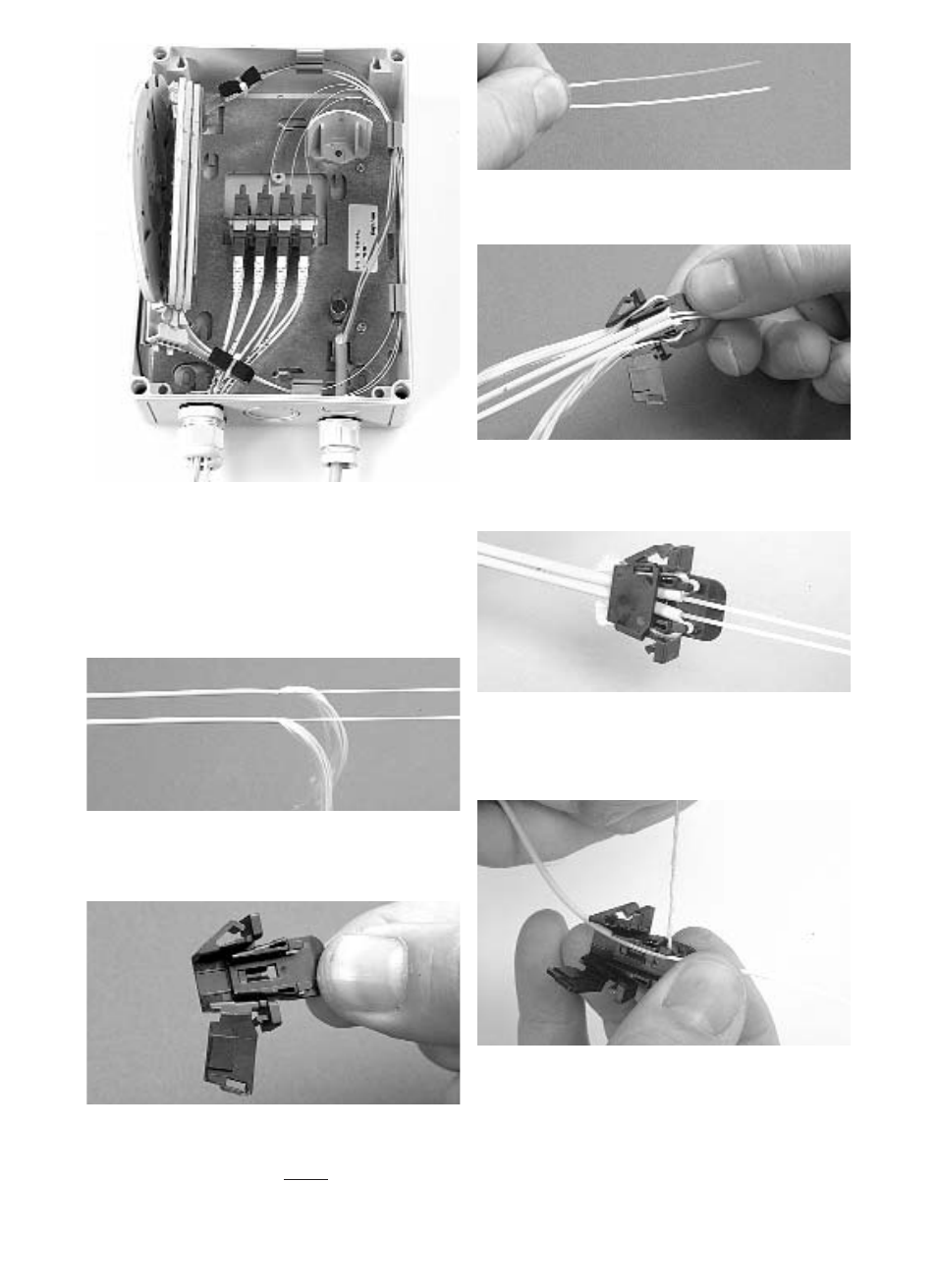

5.1.4
Закрутите гайку на уплотнительном вводе.
5.2
Монтаж пигтейлов с использованием фиксатора
кевларовой нити (KTU)
5.2.1
Заведите пигтейлы через уплотнительный ввод.
Отмеряйте длину 2 м от конца пигтейлов и пометьте их.
5.2.2
Надрежьте оболочку пигтейла по метке. Удалите
оболочку. Отрежьте кевларовую нить на длину 50 - 100 мм от
среза оболочки пигтейла.
5.2.4
Промаркируйте один из двух пигтейлов,
устанавливаемых на KTU, с помощью маркера.
5.2.3
Соедините две части KTU вместе; для этого установите
внутреннюю часть (язычок) в наружную часть (основание) KTU,
как показано на рисунке.
5.2.5
Установите два пигтейла на основание KTU и обогните
кевларовые нити через выступы на язычке с двух сторон.
Убедитесь, что кевларовые нити не сплелись с волокнами.
5.2.6
Закройте KTU крышкой до щелчка и потяните два
пигтейла в оболочке вместе с кевларовыми нитями
максимально назад.
Отрежьте излишек кевларовых нитей, оставив длину 5-10 мм.
5.2.7
В случае, если кевларовые нити тоньше обычного
размера (такие кевларовые нити используются в пигтейлах,
диаметром меньше 2,3 мм): сплетите в жгут кевларовые нити
для достижения лучшей фиксации в KTU.
