Инструкция по эксплуатации Tyco Electronics FIST-SB2-8
Страница 3
3
3.1.4

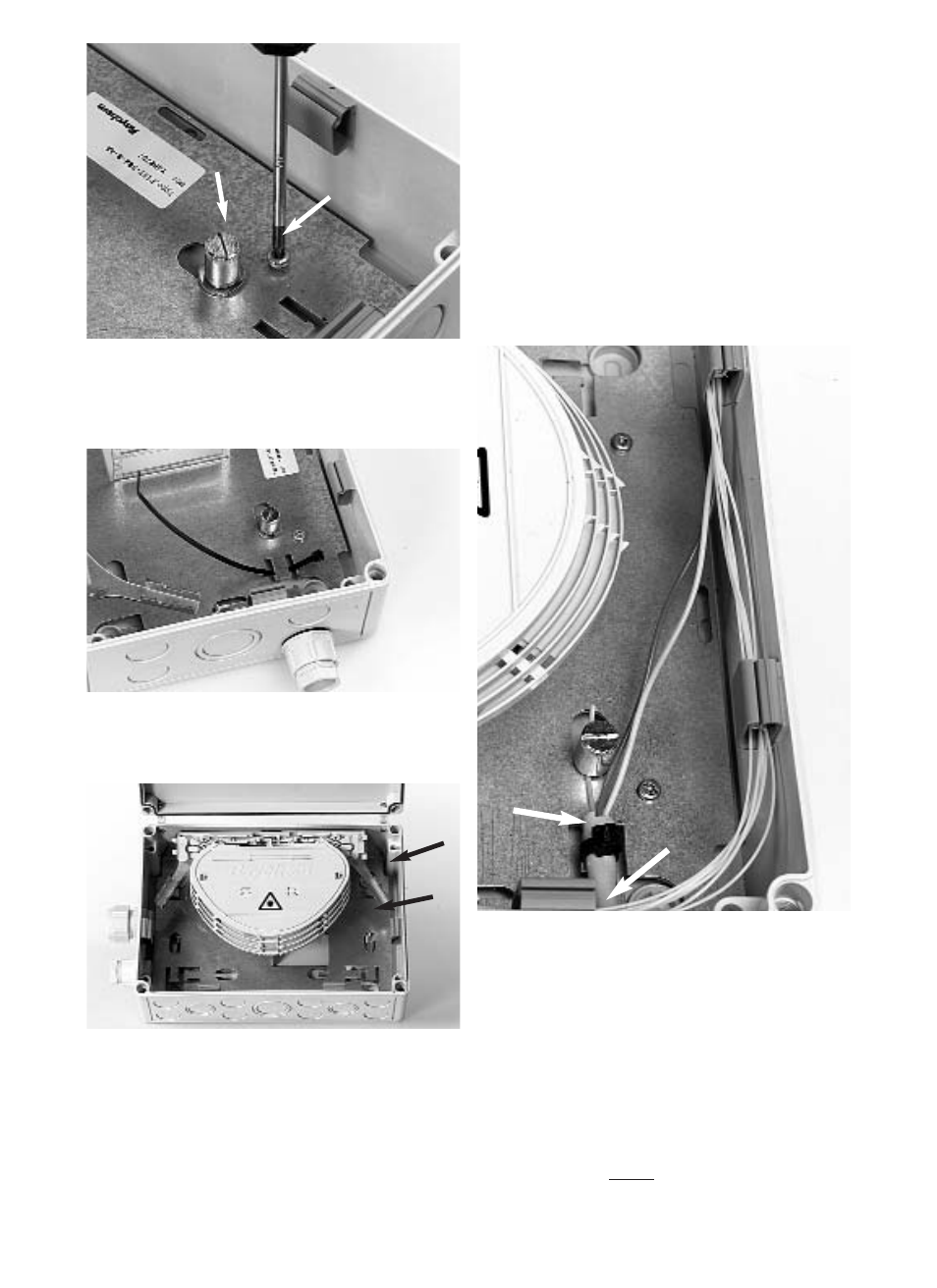

Установите болт для крепления силового элемента
кабеля (2). Если необходимо, открутите винты (1),
расположенные на плате, поднимите плату и установите болт
для крепления силового элемента кабеля.
3.2
Крепление бокса к стене
3.1.5
Установите пластиковый поясок-стяжку.
3.2.1
Приложите основание бокса к стене и отметьте с
помощью отвёртки положения 4-х отверстий на стене (1).
Просверлите отверстия; установите дюбеля и винты. Закрепите
бокс на стене. Установите модульную сборку кассет FIST-
SOSA2. Если необходимо, используйте четыре отверстия (2) на
основании бокса для крепления к стене; шаблон с
расстояниями между отверстиями нанесён на обратной
стороне основания бокса.
1
2
3.2.2
Заведите кабель в установленный уплотнительный
ввод.
4.2.1
Закрепите кабель с помощью пластикового пояска-
стяжки на плате и зафиксируйте силовой элемент.
4
Монтаж кабеля
4.1
Подготовка кабеля
4.1.1
Снимите оболочку кабеля на длину 1800 мм,
обезжирьте оптические модули, отрежьте силовой элемент на
длине 30 мм от края разделки кабеля.
4.1.2
Потяните кабель назад. Место среза оболочки кабеля
должно находиться на расстоянии 50 мм от края ввода.
4.2
Оконечивание кабеля и распределение волокон
30 mm
50 mm
1
2
