107

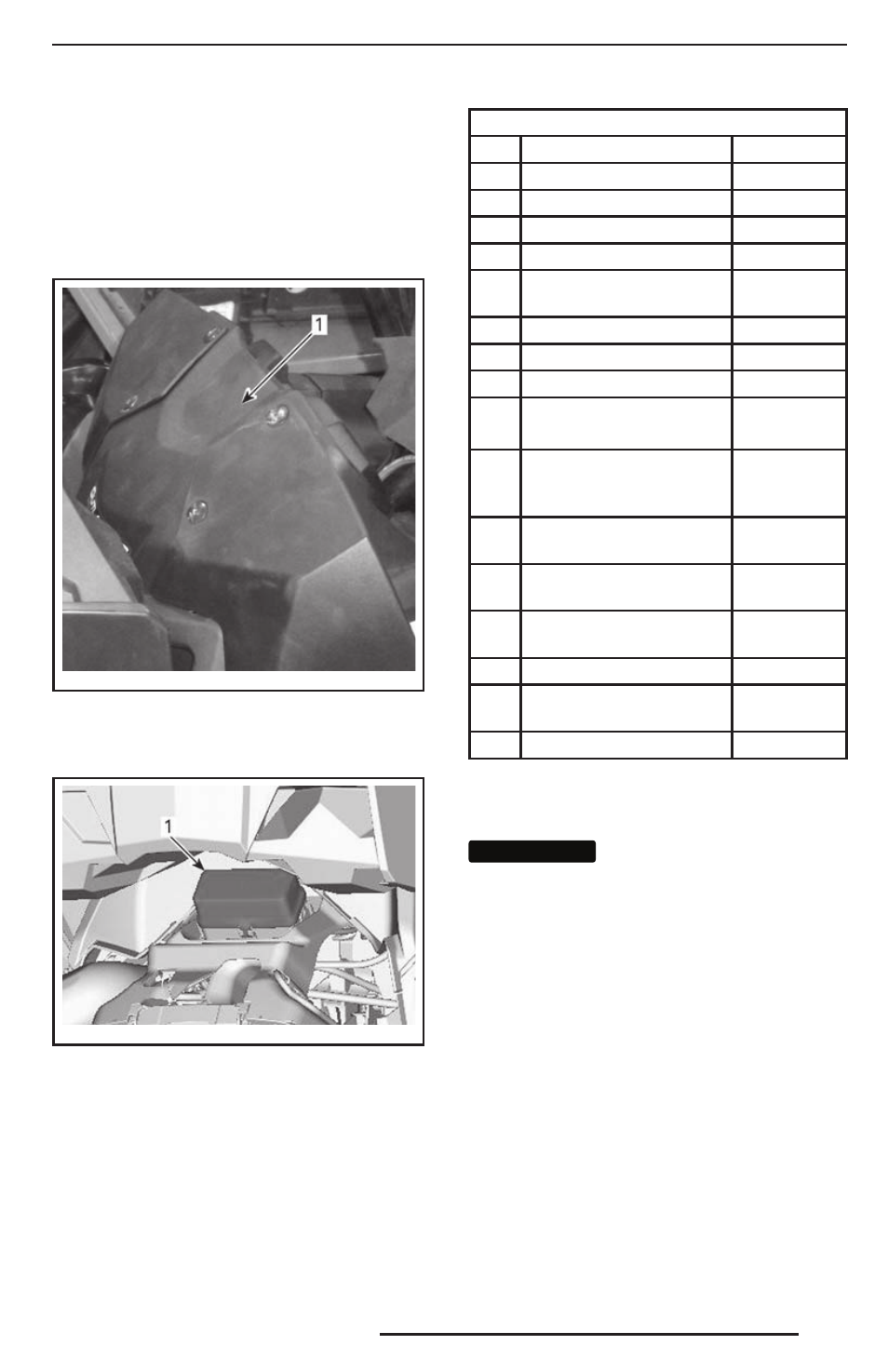

Расположение переднего блока
предохранителей
Чтобы получить доступ к переднему бло-
ку предохранителей, расположенному
между радиатором и передней консолью,
осторожно освободите и снимите опору
информационного центра.
vmo20 13-0 09-012 _a
1. Опора информационного центра
Снимите крышку с переднего блока пре-
дохранителей.
vmo20 13-0 09-029 _a
ТИПОВОЙ ВАРИАНТ
1. Передний блок предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№ НАЗНАЧЕНИЕ НОМИНАЛ
R1 Реле вентилятора —
R2 Главное реле —
R3 Реле доп. оборудования —
R4 Реле топливных насосов —
R5
Реле приборов осве-
щения
—
R8 Реле стоп-сигналов —
F4 Световые приборы/часы 10 A
F5 Форсунки/зажигание 5 A
F6
Блок управления двига-
телем (ECM)
5 A
F7
Лебёдка, 2WD/4WD
(только за пределами
Северной Америки)
5 A
F8
Замок зажигания/реле
стартера
5 A
F9
Выносной вентилятор
системы охлаждения
25 A
F10
Органы управления (Ев-
ропа)/часы
5 A
F11 Световые приборы 30 A
F12
Электрическая розетка
(пост. ток)
15 A
F15 Топливный насос 5 A
ПРИМЕЧАНИЕ: Расположение предо-
хранителей указано на обратной сторо-
не крышки блока предохранителей.
ВНИМАНИЕ ВНИМАНИЕ Не допускается размеще-
ние каких-либо предметов в переднем
сервисном отсеке.
Расположение заднего блока
предохранителей
Задний блок предохранителей располага-
ется в задней части мотовездехода око-
ло аккумуляторной батареи.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
