104

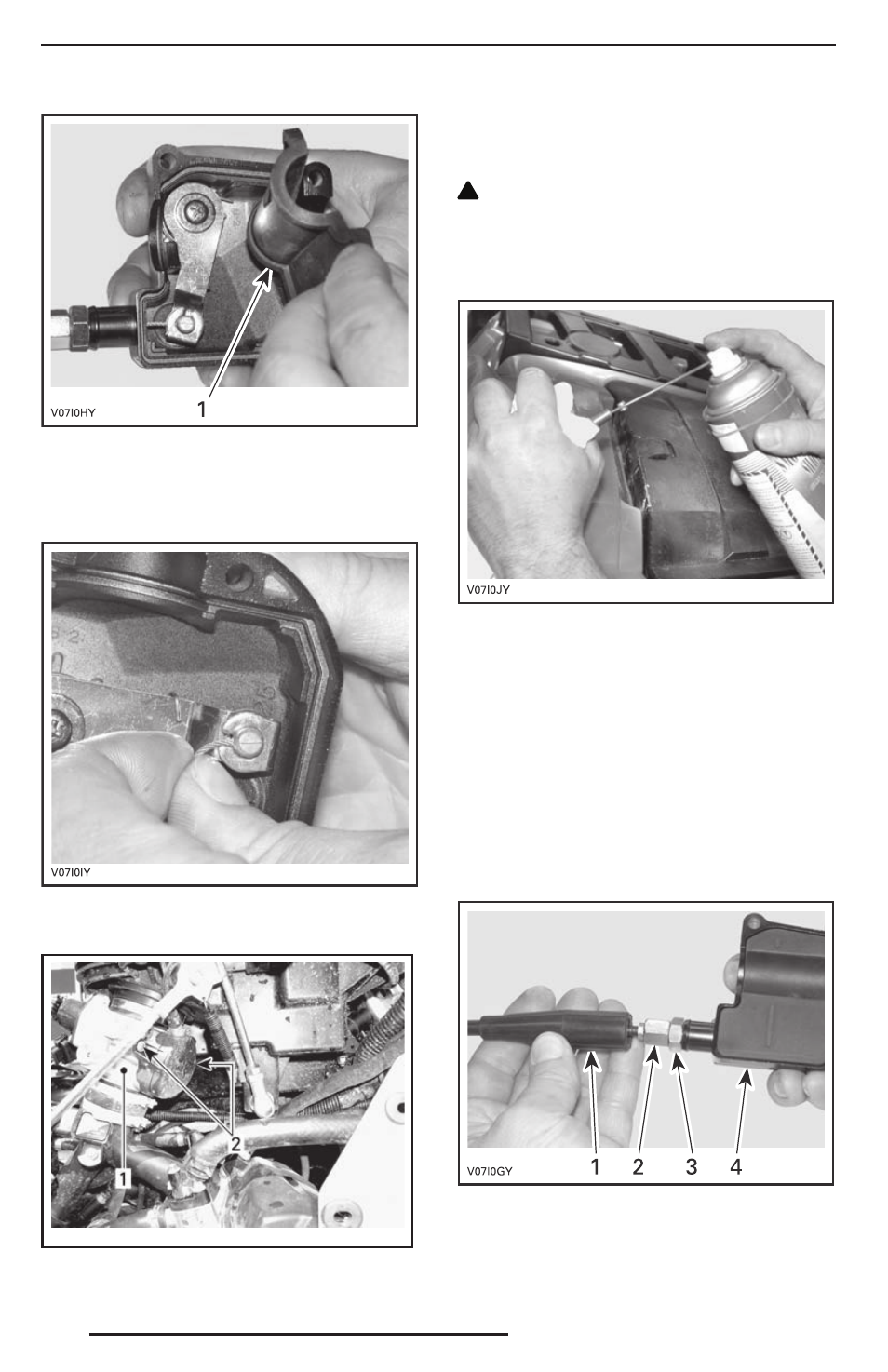

1. Внутренний чехол
Удалите трос из кожуха рычага.
ПРИМЕЧАНИЕ: Выведите конец троса из
разреза скобы.
Снимите боковую крышку корпуса дрос-
сельной заслонки.
vmo20 06-0 07-032 _a
1. Корпус дроссельной заслонки
2. Винты боковой крышки
Вставьте носик маслёнки в торец регули-
ровочной муфты троса дроссельной за-
слонки.
! ОСТОРОЖНО Всегда используйте
средства защиты кожи и глаз. Хими-
ческие препараты могут стать причи-
ной раздражения кожи и травм орга-
нов зрения.
ТИПОВОЙ ВАРИАНТ
ПРИМЕЧАНИЕ: Оберните ветошью регу-
лировочную муфту троса дросселя во из-
бежание попадания на него смазки.
Вводите смазку, пока она не пройдёт че-
рез весь трос.
Установите и отрегулируйте трос.
Регулировка троса дроссельной
заслонки
Сдвиньте защитный чехол, чтобы стала
видна регулировочная муфта троса.
1. Чехол троса
2. Регулировочная муфта троса
3. Контргайка
4. Кожух рычага дроссельной заслонки
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
