BRP Can-Am Outlander 650Xmr 2014 - Инструкция (Страница 101)

101

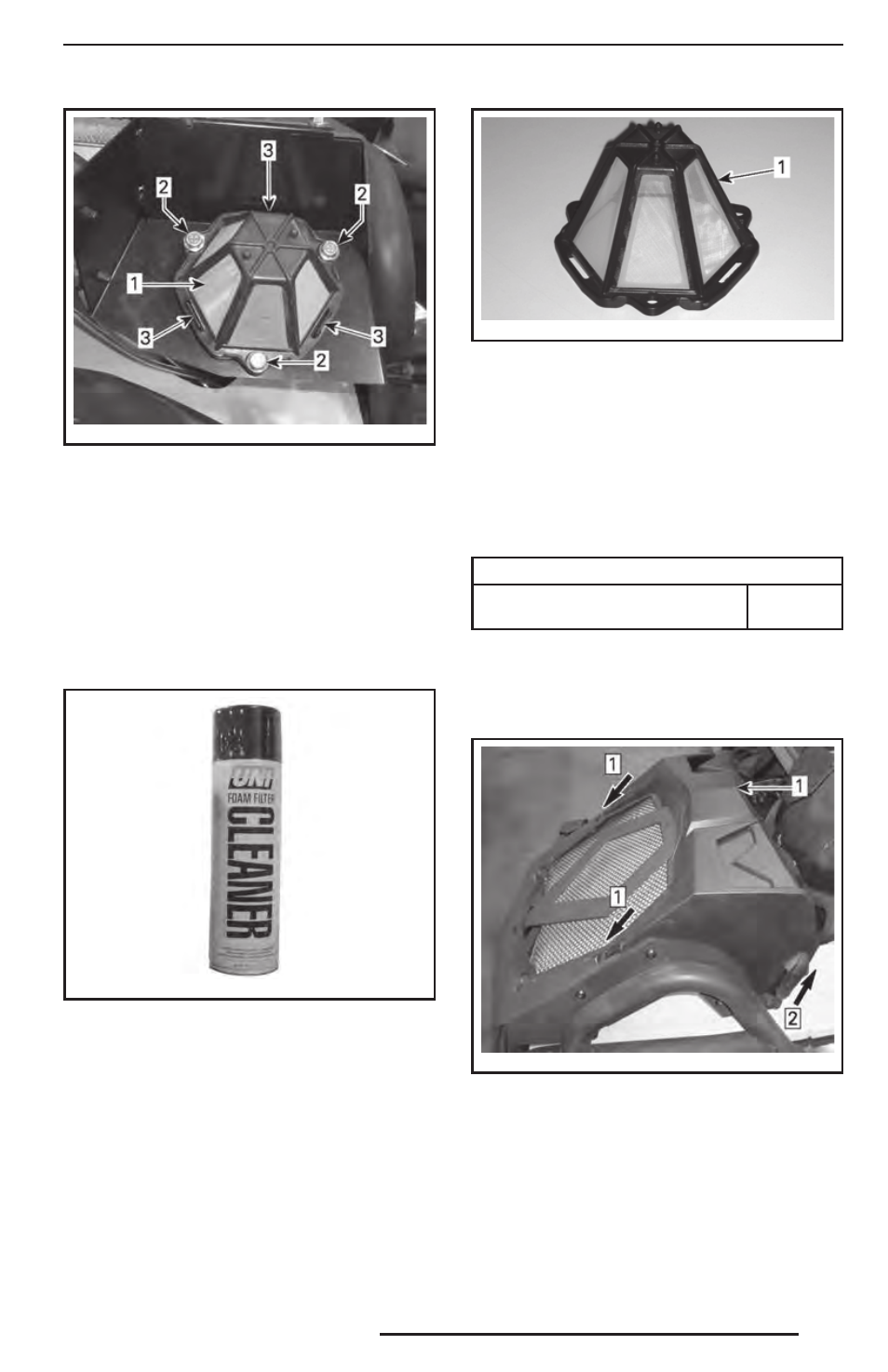

vmo2013-009-019 _a
1. Воздушный фильтр вариатора
2. Винты
3. Фиксаторы
Чистка воздушного фильтра
вариатора
1. Нанесите на внутреннюю и наруж-
ную поверхности предварительного
фильтрующего элемента специаль-
ный очиститель AIR FILTER CLEANER
(P/N 219 700 341).
219 700 341
ОЧИСТИТЕЛЬ AIR FILTER CLEANER (P/N 219 700 341)
2. Выждите 3 минуты.
3. В соответствии с указаниями, приве-
дёнными на упаковке очистителя для
фильтра (UNI), промойте фильтр водо-
проводной водой.
4. Тщательно просушите фильтр.
vmo2013-007-019 _a
1. Воздушный фильтр вариатора
Установка воздушного фильтра
вариатора
1. Осторожно нажимайте на воздушный
фильтр вариатора, пока не защёлкнут-
ся три фиксатора, затем закрепите его
тремя винтами. Затяните указанным
моментом.
МОМЕНТ ЗАТЯЖКИ, Н•м
Винты крепления воздушного
фильтра вариатора
2,5 ± 0,5
2. Установите крышку радиатора на мес-
то. Вставляйте фиксаторы в пазы, пока
они не защёлкнуться, а затем зафик-
сируйте боковые защёлки.
vmo2013-009-020 _a
Шаг 1: Вставьте фиксаторы крышки радиатора
Шаг 2: Зафиксируйте боковые защёлки
1. Крышка радиатора
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
