8
Ру
сс
кий
• S5201M/T111B/PS-X11M/S5301WM/T121B/PS-W11M
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
Примечание. «*» Ограничение по накопителю USB, не
поддерживается питание.

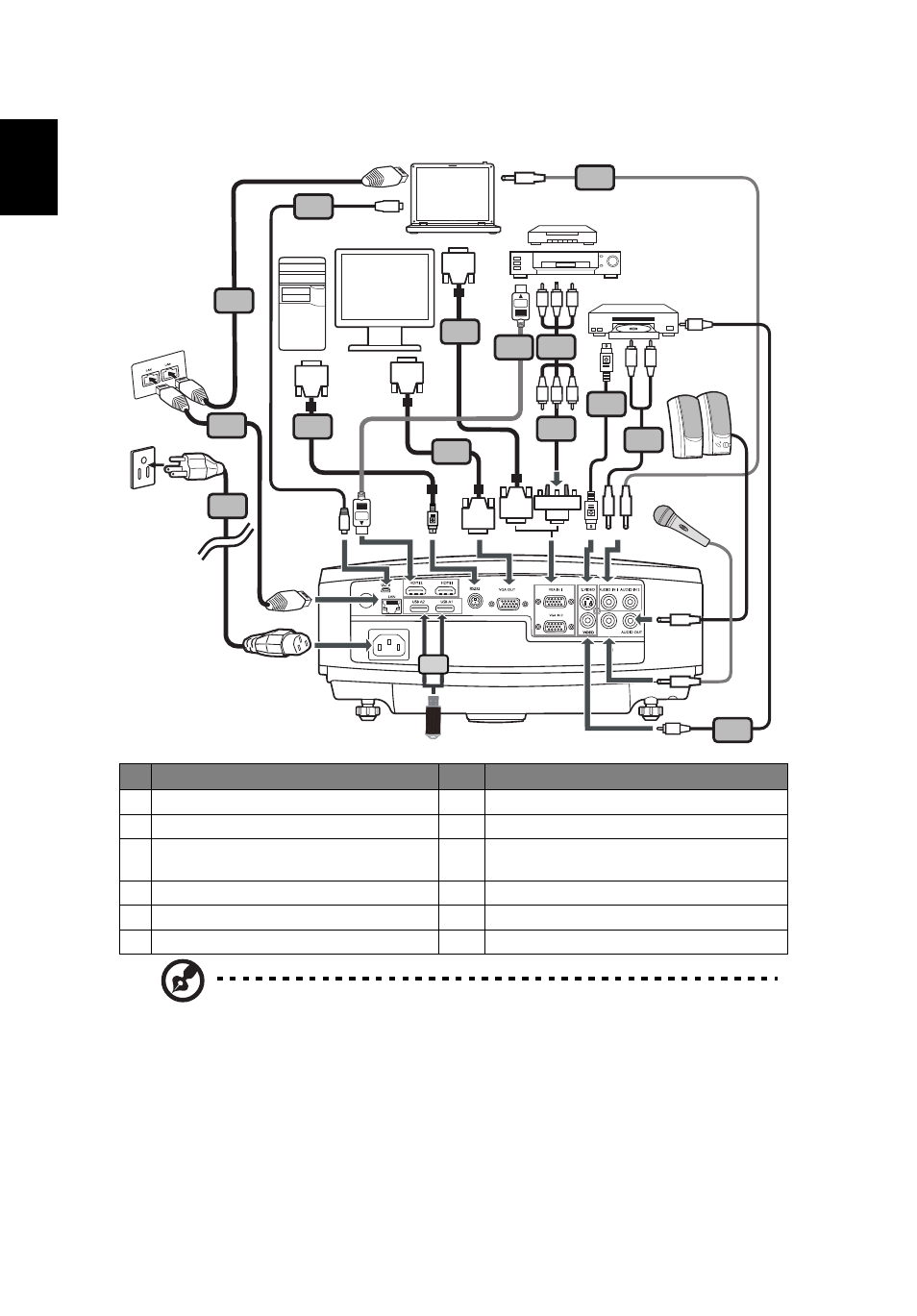

# Описание # Описание
1 Кабель питания 7 Кабель RS232
2 Кабель VGA 8 Кабель HDMI
3 Переходник с VGA на компонентный
интерфейс/HDTV 9 Кабель компонентного видеосигнала с
3-мя разъемами RCA («тюльпан»)
4 Кабель композитного видеосигнала 10 Кабель RJ45
5 Аудиокабель 11 Кабель USB
6 Кабель S-Video 12* Накопитель USB
MIC.
RS232
R B G
R B G
HDTV adapter
D-Sub
D-Sub
12
7
D-Sub
D-Sub
2
6
4
5
2
1
Y
5
R W
9 8
3
Y
10
10
11
USB
USB
DC OUT
DVD-плеер, ТВ-приставка,
HDTV-приемник
VGA
RS232
Видеовыход,
выход S-Video
Громкоговорители
Дисплей
Микрофон
