7

Ру
сский

Подготовка к эксплуатации

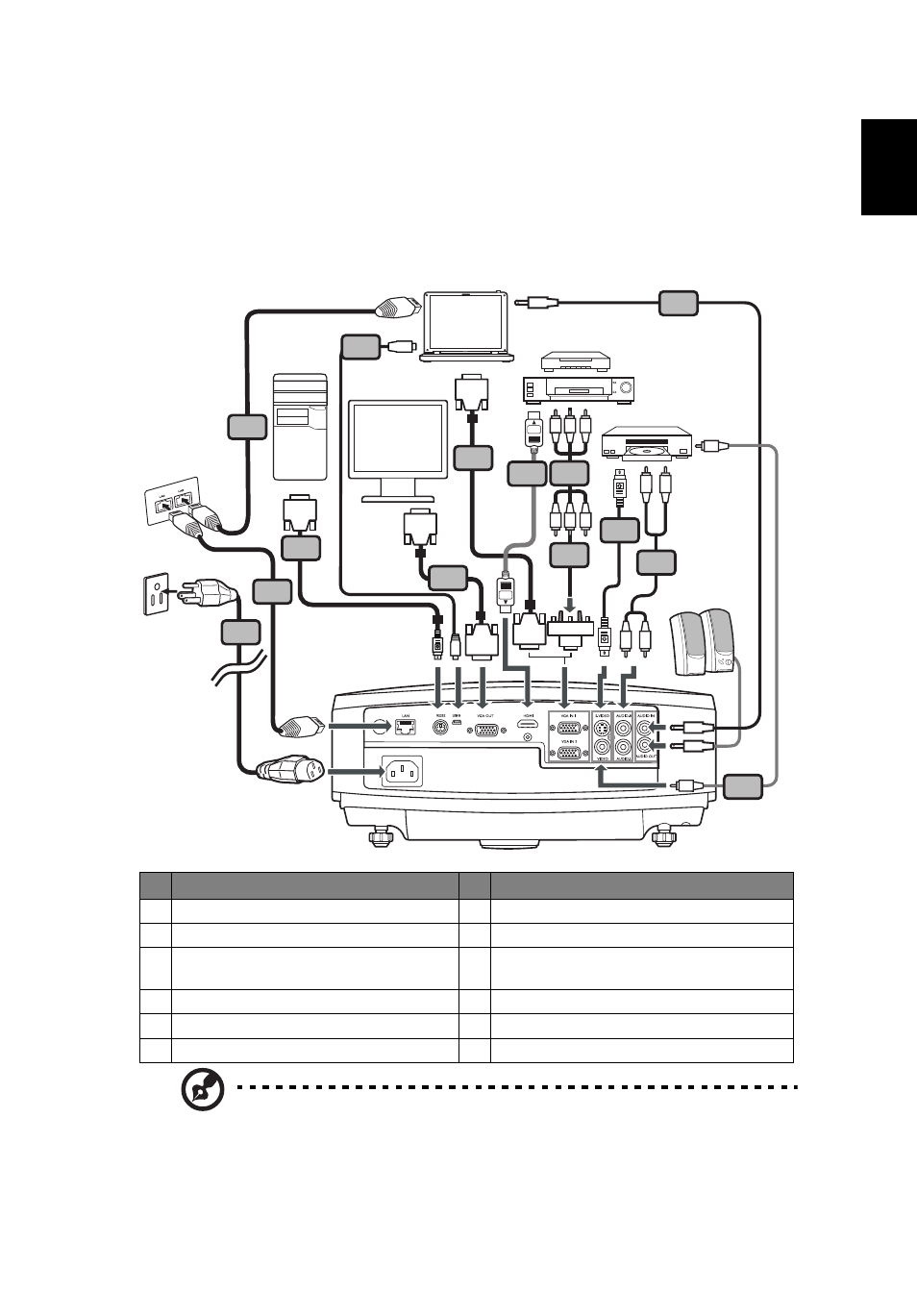

Подключение проектора

P5403/N243/PN-SX12

Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.

#

Описание

#

Описание

1

Кабель питания

7

Кабель RS232

2

Кабель VGA

8

Кабель HDMI

3

Переходник с VGA на компонентный
интерфейс/HDTV

9

Кабель компонентного видеосигнала с
3-мя разъемами RCA («тюльпан»)

4

Кабель композитного видеосигнала

10 Кабель RJ45

5

Аудиокабель

11 Кабель USB

6

Кабель S-Video

RS232

R B G

R B G

HDTV adapter

D-Sub

D-Sub

11

7

D-Sub

D-Sub

2

5

6

4

5

2

1

Y

R

W

R

W

9

8

3

Y

10

10

USB

USB

DVD-плеер, ТВ-приставка,

HDTV-приемник

VGA

RS232

Видеовыход,

выход S-Video

Громкоговорители

Дисплей
