Страница 13: Передняя, верхняя панель задняя панель
3
Ру
сский

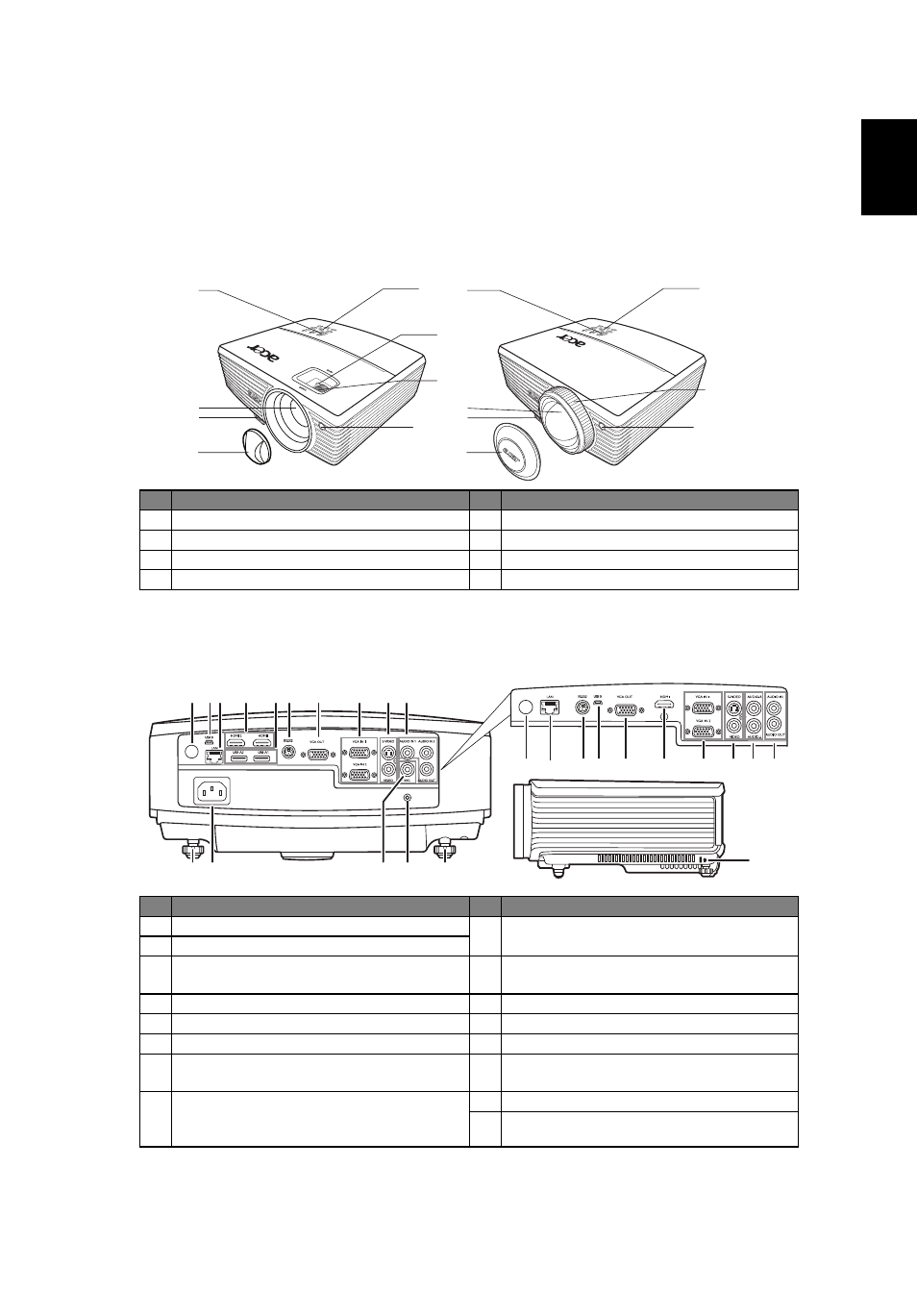

Краткое описание проектора
Внешний вид проектора
Передняя, верхняя панель
Задняя панель
#
Описание
#
Описание
1
Кнопка питания и индикатор питания
5
Панель управления
2
Объектив проектора
6
Кольцо трансфокатора
3
Кнопка подъемника
7
Кольцо фокусировки
4
Крышка объектива
8
Приемник дистанционного управления
#
Описание
#
Описание
1
Приемник дистанционного управления
9
Разъем входа S-Video/композитного
видеосигнала
2
USB-разъем (тип B)
3
Локальная сеть (порт RJ45 для 10/100
Мбит/с)
10 Разъем аудиовхода/разъем
аудиовыхода
4
Разъем HDMI
11 Разъем входа микрофона
5
USB-разъем (тип A)
12 Колесо регулировки наклона
6
Разъем RS232
13 Гнездо питания
7
Разъем выхода для сквозного
подключения монитора
14 Разъем выхода 12 В постоянного тока
8
Разъем входа аналогового сигнала ПК,
HDTV, компонентного видеосигнала
(вход VGA IN 1/VGA IN 2)
15 Гнездо замка Kensington™
16 Разъем аудиовхода (Л/П)
1
4
3
2
1
4
3
2
6
7
8
7
8
5
5
(P5403/N243/PN-SX12)
(S5201M/T111B/PS-X11M/S5301WM/
T121B/PS-W11M)
DC OUT
4
7
6
8
3
5
2
1
9 10
12
12
14
11
15
13
6
7
8
3
4
2
1
9 16 10
(S5201M/T111B/PS-X11M/S5301WM/
T121B/PS-W11M)
(P5403/N243/PN-SX12)
