Подключение устройства настройки VP-USB к ПК
1.
Вставьте USB-кабель устройства настройки в USB-порт компьютера. Другой конец
USB-кабеля прикреплен к аппаратному компоненту устройства настройки.
2.
Подключите коаксиальный кабель от VP-USB к штырьковому соединению Т-
образного разъема BNC.
3.
Подключите коаксиальный кабель к входу монитора.
4.
Подключите другой конец коаксиального кабеля монитора к одному из штырьковых
соединений Т-образного разъема BNC.
5.
Подключите коаксиальный кабель от камеры к другому штырьковому соединению Т-
образного разъема BNC.
2.2
Подключение устройства настройки VP-RS2BLNX
Рекомендуется устанавливать программное обеспечение CTFID перед подключением
аппаратного оборудования к последовательному порту. Дополнительные сведения см в
Раздел 1 Установка CTFID, Страница 4.
Чтобы видеть выход устройства, используйте монитор CCTV. Вставьте подключенный к
устройству обработки изображений коаксиальный кабель к одному из разъемов BNC VP-
RS2BLNX. Соедините другим коаксиальным кабелем второй разъем BNC и монитор CCTV.
Убедитесь, что монитор обладает автоматическим отключением или настроен на низкое
сопротивление. На рисунке
Рисунок 2.3 приведен пример типичного подключения
монитора CCTV.

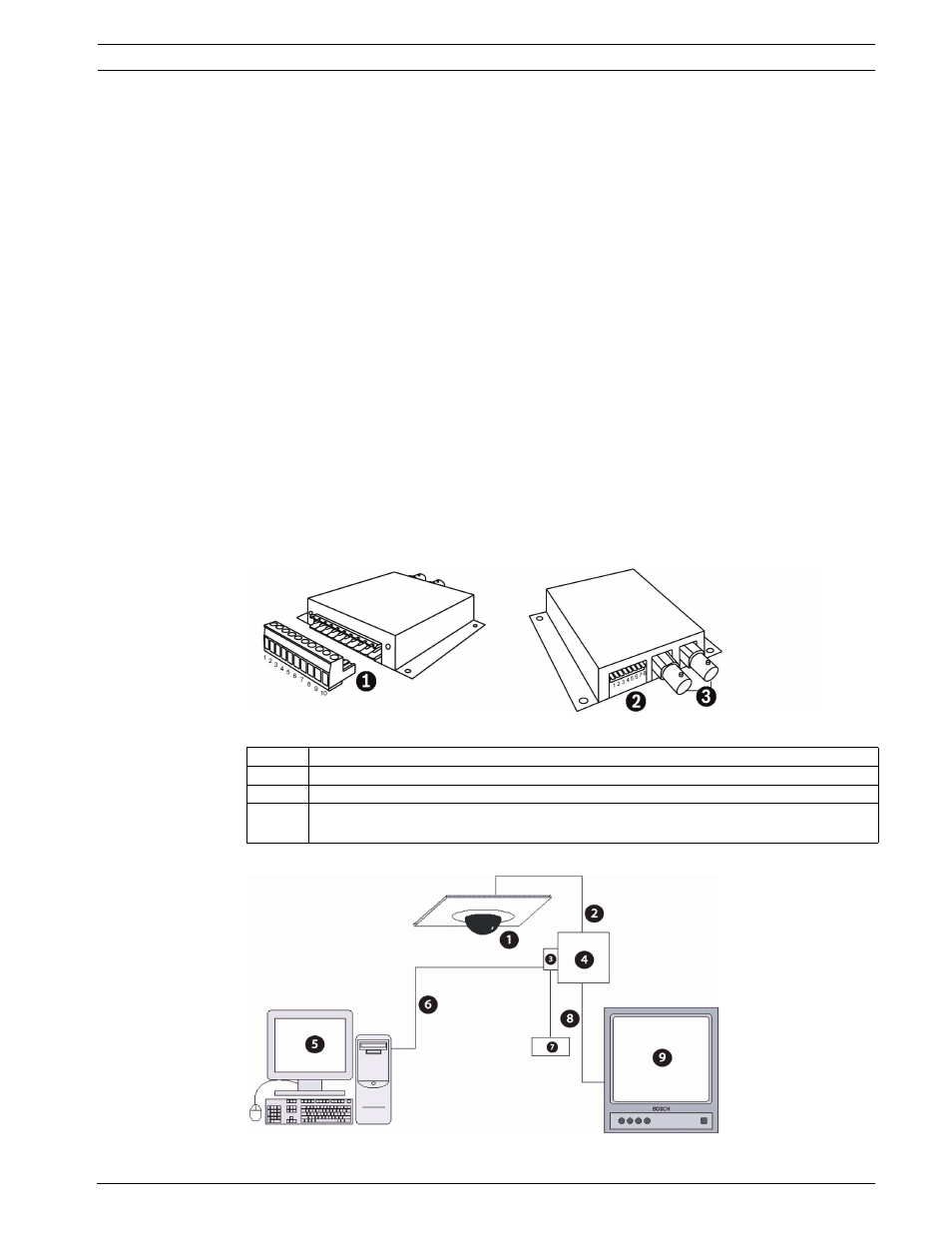

Рисунок 2.2 Подключения VP-RS2BLNX
Подключение VP-RS2BLNX (Bilinx)
Рисунок 2.3 Подключение устройства настройки VP-RS2BLNX
№
Описание
1
Питание и последовательное подключение
2
Выбор режима и скорости передачи
3
Байонетные соединители, пассивный проходной вход, высокое сопротивление,
номинальный входной видеосигнал 1 Vpp, максимальный - 2 Vpp.
