8 ru | Подключения CTFID
F.01U.031.931 | 3.09 | 2009.10 Руководство пользователя Bosch Security Systems, Inc.
2 Подключения
CTFID поставляется с адаптером VP-USB, который может быть подключен к USB-
совместимому порту и поддерживается операционной системой Windows®. После
загрузки программного обеспечения CTFID адаптер связывается посредством
видеосигнала с камерой Bilinx или AutoDome.
Имеется три (3) возможных типа подключений для связи программы CTFID с устройством
обработки изображений. При первых двух типах связь осуществляется по коаксиальному
кабелю с использованием протокола Bilinx. При этих двух вариантах подключение
устанавливается или к USB-порту, или к последовательному COMM-порту компьютера.
Третий тип представляет собой прямое подключение RS-232 между COMM-портом ПК и
устройством обработки изображений (только AutoDome).
2.1 Подключение устройства настройки VP-USB
Рекомендуется устанавливать программное обеспечение CTFID перед подключением
аппаратного оборудования к порту USB. Дополнительные сведения см в
Раздел 1 Установка CTFID, Страница 4.
Чтобы видеть выход устройства, используйте монитор CCTV с проходными входами или Е-
разъем (не входит в комплект) и подключите второй коаксиальный кабель к монитору
CCTV. Убедитесь, что монитор обладает автоматическим отключением или настроен на
низкое сопротивление. На рисунке Рисунок 2.1 приведен пример типичного подключения
монитора CCTV.

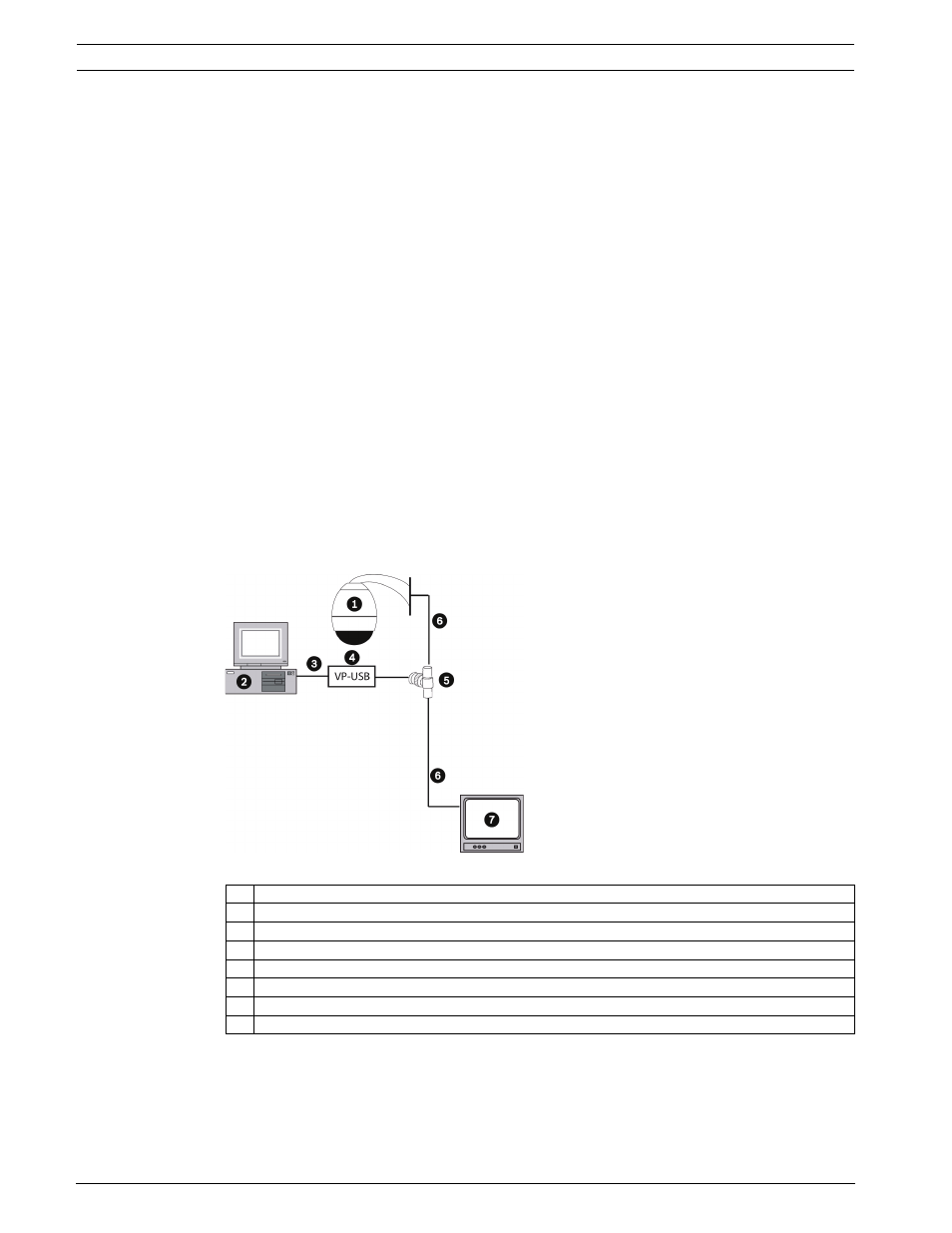

Рисунок 2.1 Подключение устройства настройки VP-USB
№ Описание
1
Типичная камера AutoDome версии 5.10 или выше и любое другое устройство Bilinx
2 ПК с программой CTFID
3 Порт USB
4 Адаптер VP-USB
5 T-образный разъем BNC
6 Коаксиальный кабель к входу монитора
7 Стандартный монитор CCTV
