CTFID
Подключения | ru
11
Bosch Security Systems, Inc.
Руководство пользователя
F.01U.031.931 | 3.09 | 2009.10
Таблица 2.1 Выбор режима и скорости передачи
3.
Подключите коаксиальный кабель от устройства Bilinx к одному из разъемов BNC VP-
RS2BLNX.
4.
Подключите второй коаксиальный кабель от проходного выхода VP-RS2BLNX к входу
монитора CCTV.
2.3
Подключение AutoDome RS-232

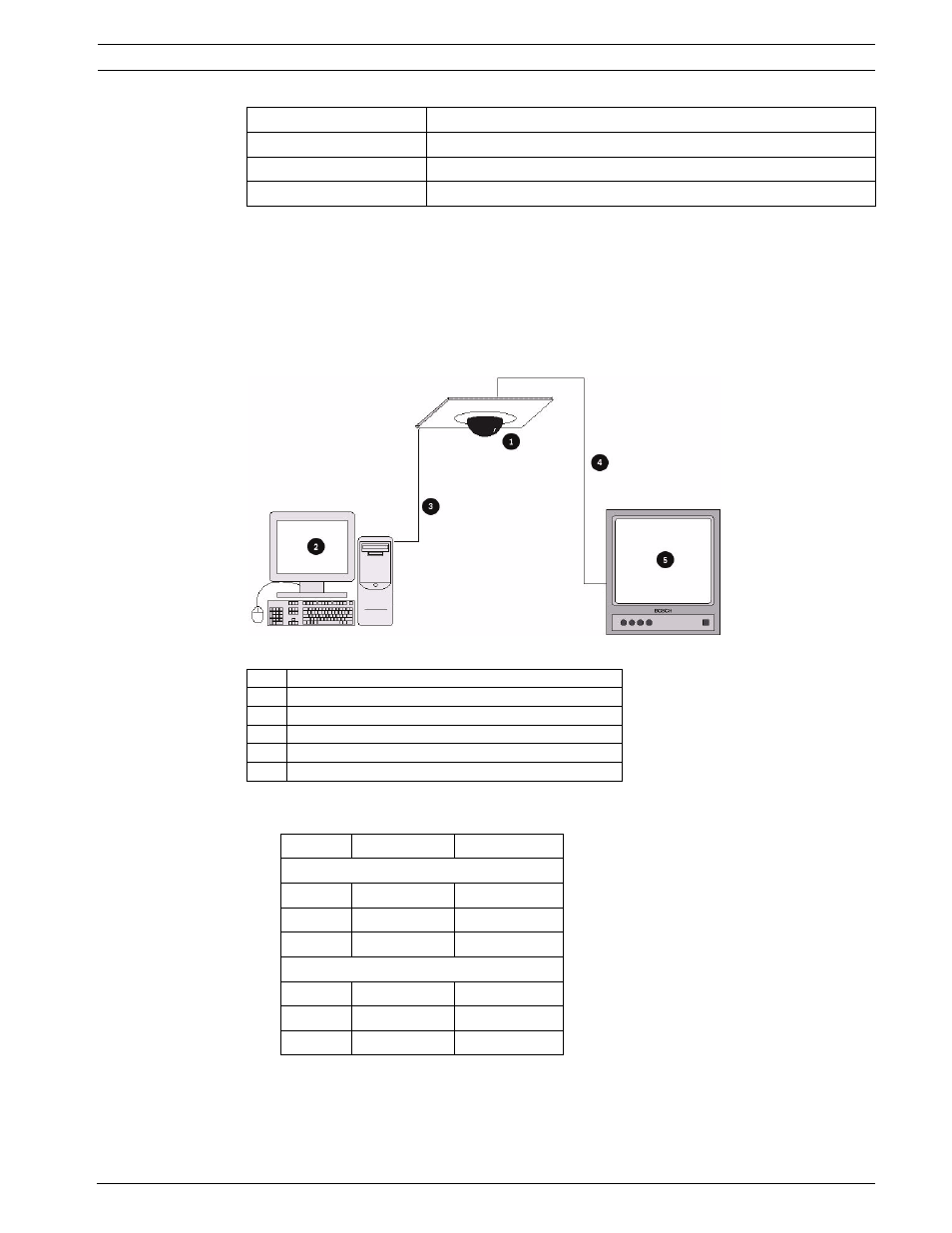

Рисунок 2.4 Подключение AutoDome RS-232 к ПК
Подключение AutoDome к ПК.
1.
Разделайте кабель RS-232 при помощи следующей таблицы.
2.
Подключите разъем DB9 к COM-порту ПК.
3.
Подключите P105 к AutoDome.
4.
При помощи коаксиального кабеля подключите видеовыход AutoDome к монитору
CCTV.
Микропереключатель
Описание
8
Вкл.: RS-485, Выкл.: RS-232
7
Скорость передачи RS-232 (Вкл.: 4800, Выкл.: 9600 бит/с)
7-1
Адрес RS-485 (0 - 127)
№
Описание
1
AutoDome серии 200, 300 и 500
2
ПК с программой CTFID
3
RS-232
4
Коаксиальный кабель к входу монитора
5
Стандартный монитор CCTV
Контакт №
Описание
ПК DB9
2
RxD
3
TxD
5
GnD
P105 AutoDome 200, 300, 500)
5
RxD
4
TxD
6
GnD
