6-44
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

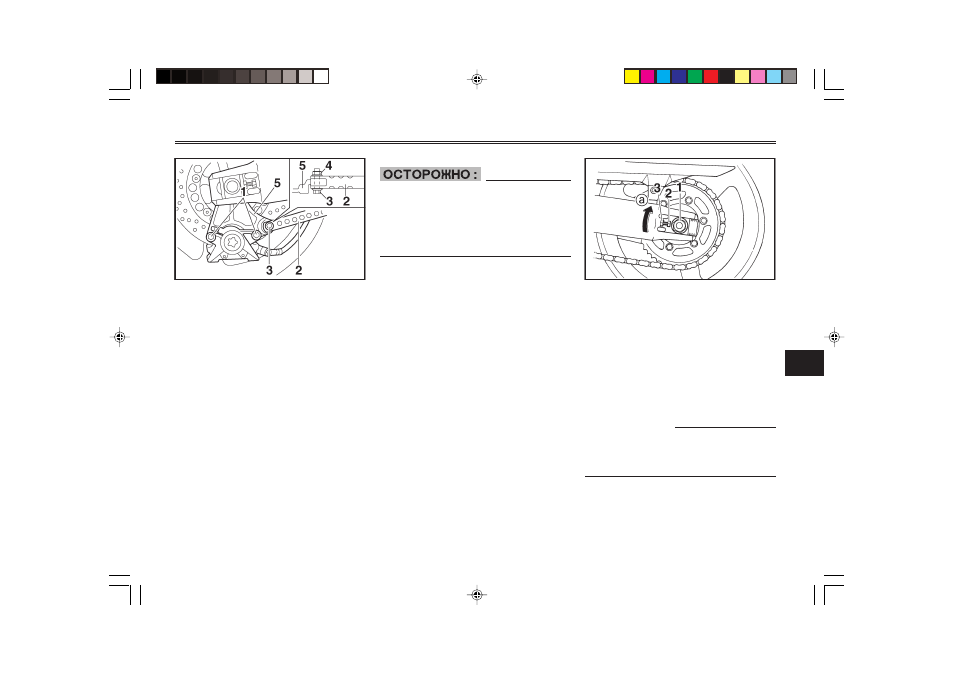

1. Болт (2 шт.)
2. Реактивная тяга тормоза
3. Болт реактивной тяги тормоза
4. Гайка реактивной тяги тормоза
5. Кронштейн тормозной скобы
3. Отсоедините реактивную
тягу тормоза от тормозной
скобы, отвернув гайку и вынув
болт.
4. Отверните гайку оси и сними-
те тормозную скобу, вывернув
болты.
ECA00082
Не нажимайте на педаль тормо-
за после того, как тормозная ско-
ба была снята, поскольку это ве-
дет к смыканию тормозных коло-
док.
5. Ослабьте контргайки на обо-
их концах качающегося рыча-
га. 1. Гайка оси
2. Болт регулировки натяжения приводной цепи
3. Контргайка
6. Полностью заверните болты
регулировки натяжения при-
водной цепи в направлении a
7. Продвиньте колесо вперед и
снимите приводную цепь с
задней звездочки.
ПРИМЕЧАНИЕ :
Для того, чтобы снять или уста-
новить заднее колесо, разнимать
цепь не нужно.
8. Поддерживая колесо, вытяни-
те ось колеса.
9. Снимите колесо.
