ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
4. Измерьте натяжение привод-
ной цепи, как показано на ри-
сунке.
Провисание приводной цепи :
40-50 мм
5. Если величина провисания не
соответствует указанной, от-
регулируйте следующим об-
разом :

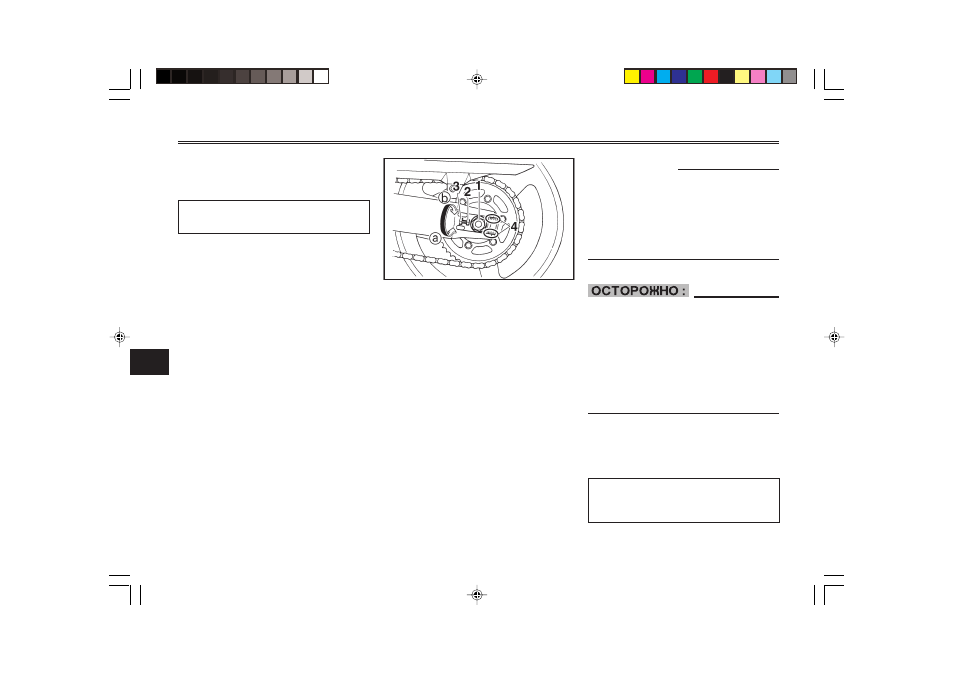

1. Гайка оси
2. Болт регулировки натяжения приводной цепи
3. Контргайка
4. Метки совмещения
EAU03608
Как отрегулировать натяжение
приводной цепи
1. Ослабьте гайку оси и контр-
гайки на обоих концах качаю-
щегося рычага.
2. Для того, чтобы увеличить
натяжение цепи, вращайте ре-
гулировочный болт в направ-
лении a. Для уменьшения на-
тяжения - вращайте регулиро-
вочный болт в направлении b,
а затем продвиньте заднее
колесо вперед.
ПРИМЕЧАНИЕ :
Используя метки совмещения на
обоих концах качающегося рыча-
га, устанавливайте оба толкате-
ля цепи в одинаковые положения
для обеспечения правильной ори-
ентации колеса.
EC000096
Неправильное натяжение при-
водной цепи вызывает перегруз-
ку двигателя и других важных
узлов мотоцикла и может вести
к проскальзыванию цепи или к ее
обрыву. Для предотвращения это-
го поддерживайте натяжение
цепи в указанных пределах.
3. Затяните контргайки, а затем
затяните гайку оси с требуе-
мым моментом.
Момент затяжки:
Гайка оси:
150 Н.м (15,0 кгс.м)
