6-6
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

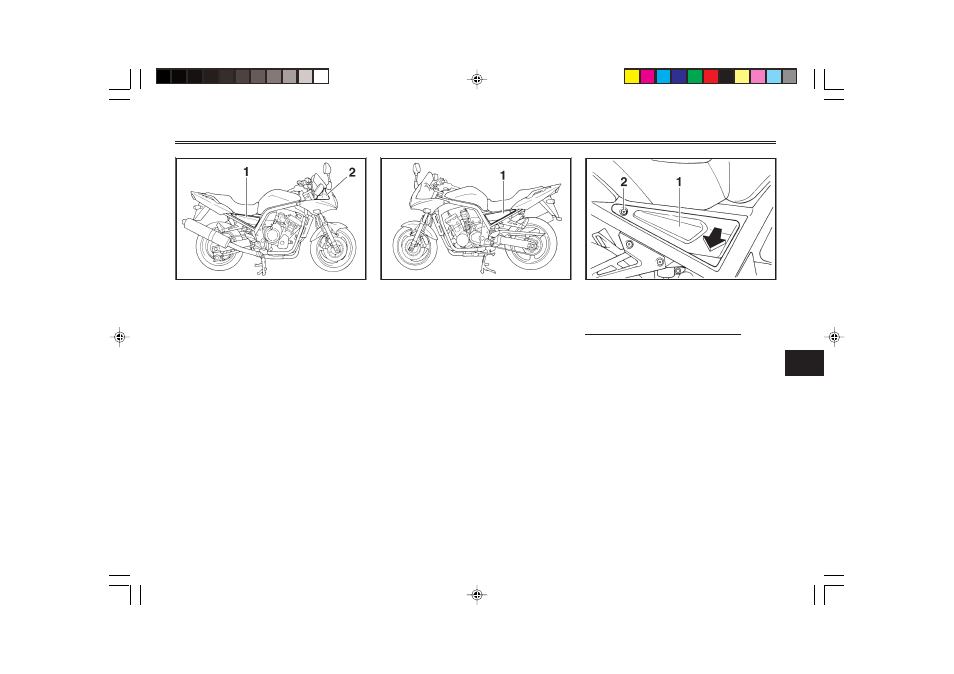

1. Панель А
2. Панель В
EAU01122
Снятие и установка панелей
Показанные на рисунках панели
необходимо снимать для выпол-
нения некоторых операций тех-
нического обслуживания, описа-
ние которых приведено в этой
главе. Руководствуйтесь инст-
рукциями этой главы каждый раз
при необходимости снятия и ус-
тановки этих панелей.
1. Панель С
1. Панель “А”
2. Винт
EAU04003
Панели “А” и “C”
Как снять одну из панелей
Выверните винт, а затем сними-
те панель, как показано на рисун-
ке.
5LV-28199-R2-6.pmd
2003/07/17, 9:47
6
