30
ru | Установка оборудования
Видеорегистратор серии 670
AM18-Q0617 | v2.0 | 2012.03
Руководство по установке и эксплуатации
Bosch Security Systems
4.6
Порт RS485
Используется для подключения управляемых камер Bosch, Pelco-P или Pelco-D к
устройству для управления панорамированием, наклоном и масштабированием.
Протокол Bosch поддерживается со следующими параметрами скорости передачи
данных:
–
9600 бод
–
8 бит данных
–
1 стоповый бит
–
без проверки четности
–
без управления потоком

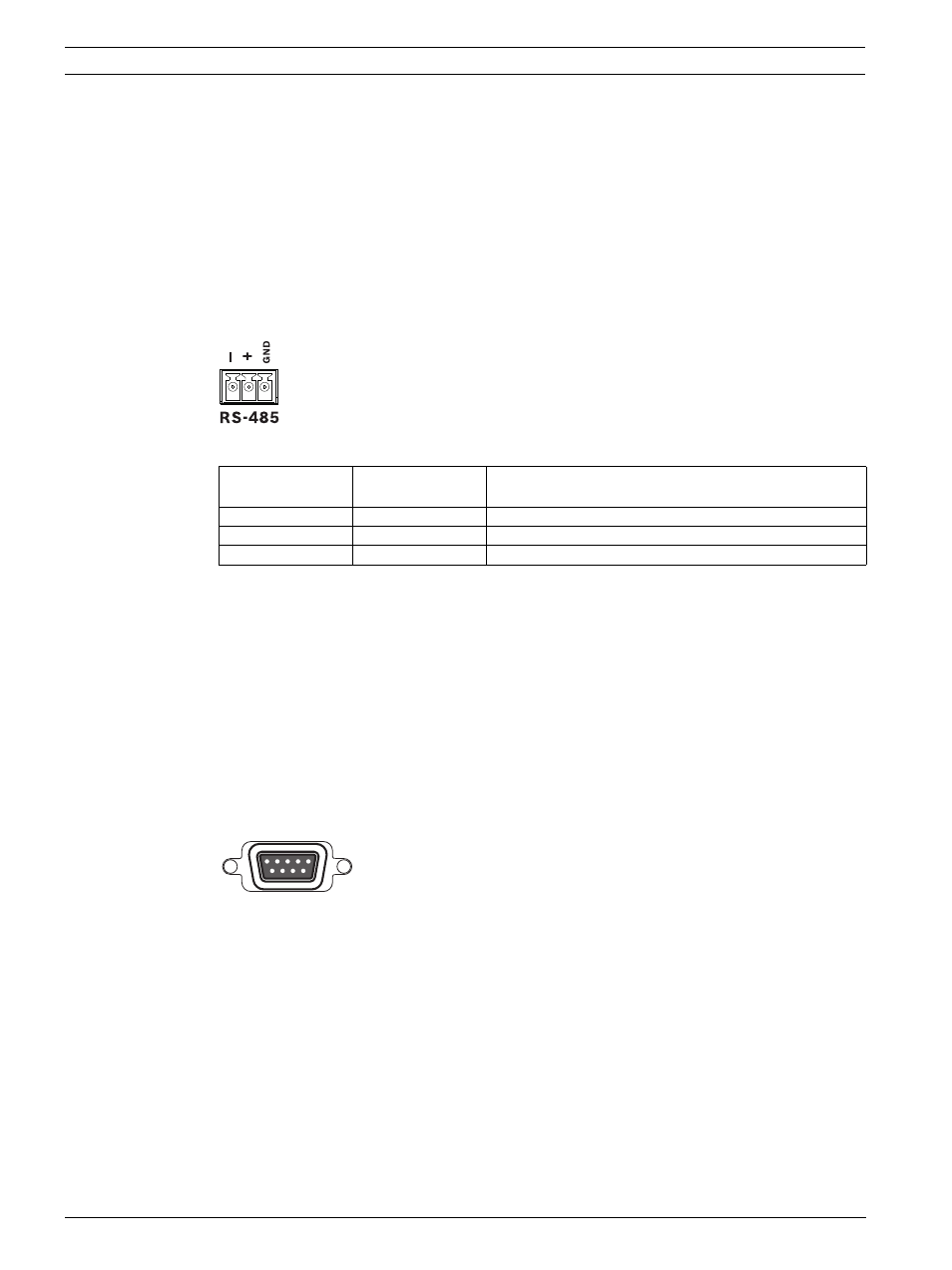

Рисунок 4.7
Разъем RS-485
Таблица 4.1
Назначение контактов RS485
Рекомендуемое поперечное сечение кабеля AWG 28-16 (0,08-1,5 мм2).
4.7
Подключение COM-порта RS-232
COM-порт RS-232 используется для подключения устройства управления
панорамированием/наклоном/масштабированием. Скорость обмена данными можно
выбрать в меню.
Технические характеристики
Тип разъема: 9-контактный штыревой разъем D-типа
Максимальное входное напряжение: ±25 В
Протокол связи: выходные сигналы согласно EIA/TIA-232-F
Рисунок 4.8
Разъем COM-порта RS232
Название
сигнала
Номер контакта
Описание
TX -
1
Передача данных
TX +
2
Передача данных
GND
3
Экран
RS-232
