ru | Быстрая установка
Видеорегистратор серии 670
AM18-Q0617 | v2.0 | 2012.03
Руководство по установке и эксплуатации
Bosch Security Systems
3
Быстрая установка
Чтобы быстро привести устройство в рабочее состояние, выполните описанные ниже
подключения и введите соответствующие данные в меню Быстрой установки. Меню
Быстрая установка появляется после первого запуска устройства.
3.1
Подключения

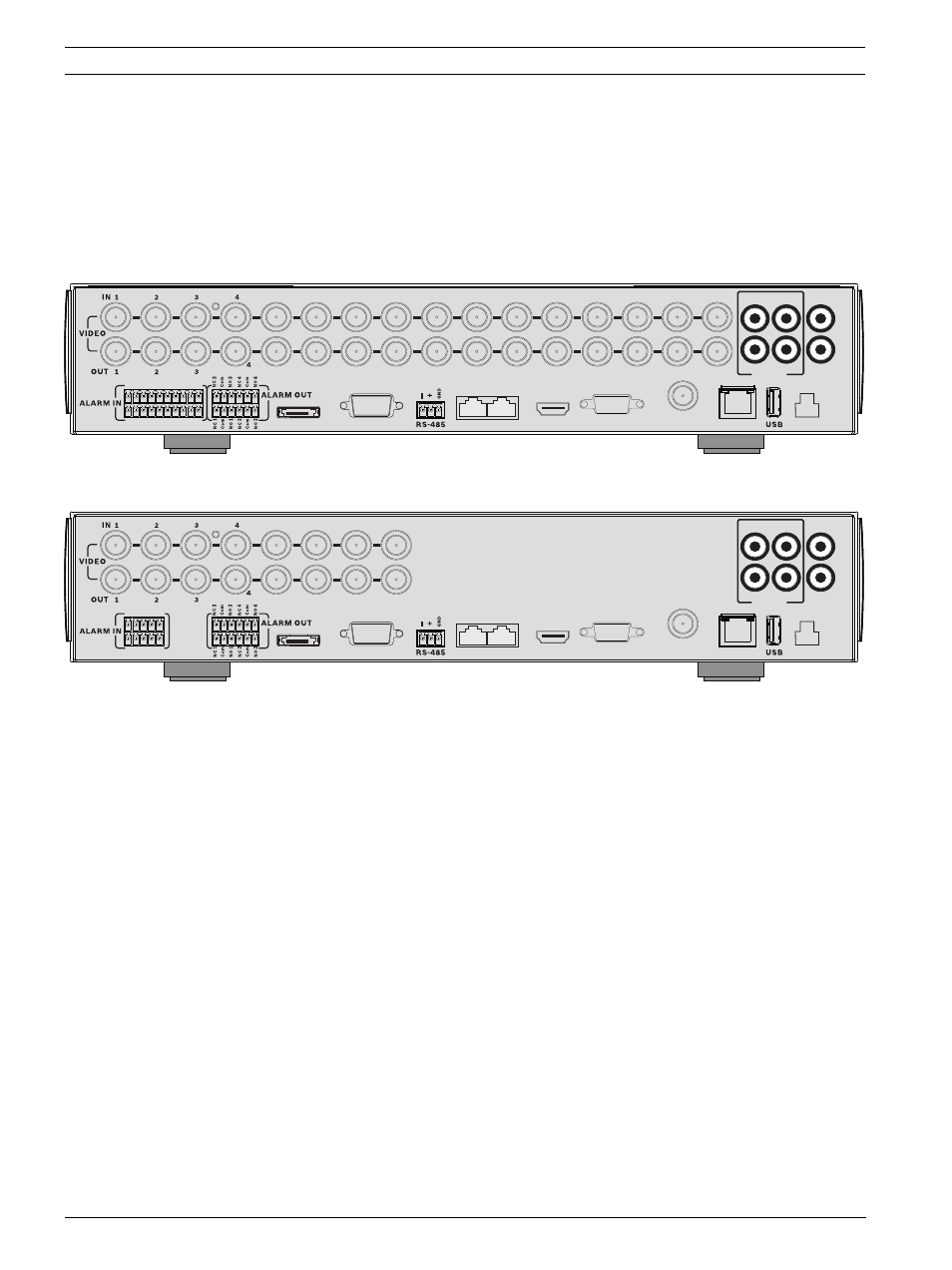

Рисунок 3.1
Подключения на задней панели для 16-канальной модели
Рисунок 3.2
Подключения на задней панели для 8-канальной модели
3.1.1
Основные подключения
1.
Подключите камеры к разъемам BNC VIDEO IN (с автоматической оконечной
нагрузкой).
2.
Подключите монитор A к выходу VGA MON A, поддерживающему разрешение
800x600 (4:3), 1024x768 (4:3) или 1280x1024 (5:4), 1366x768 (16:9) и 1440x900
(16:10).
3.
Подключите мышь USB к порту USB.
3.1.2
Дополнительные подключения
1.
Подключите монитор B к разъему HDMI (или CVBS) MON B (поддерживающему
разрешение 800x600).
2.
Подключите до 4 аудиосигналов ко входам RCA (ТЮЛЬПАН) AUDIO IN.
3.
Подключите два RCA-выхода (ТЮЛЬПАН) AUDIO OUT к монитору или
аудиоусилителю.
4.
Подключите до 8/16 входов ALARM IN (через входящие в комплект клеммные
колодки).
5.
Подключите до 4 выходов ALARM OUT (через входящие в комплект клеммные
колодки).
6.
Подключите устройство управления панорамированием/наклоном/
масштабированием к порту RS-485 или RS-232.
7.
Подключите сеть к порту Ethernet.
+
-
