Видеорегистратор серии 670 Установка оборудования | ru 27
Bosch Security Systems Руководство по установке и эксплуатации AM18-Q0617 | v2.0 | 2012.03
4.2 Аудиоподключения
Цифровой видеорегистратор серии 600 поддерживает до четырех аудиовходов и двух
аудиовыходов. Подключение следует выполнять с использованием аудиокабелей с RCA-
совместимыми разъемами (ТЮЛЬПАН).
Технические характеристики
Входной сигнал: моно RCA (ТЮЛЬПАН), 1 Врр, 10 кОм
Выходной сигнал: моно RCA (ТЮЛЬПАН), 1 Врр, 10 кОм

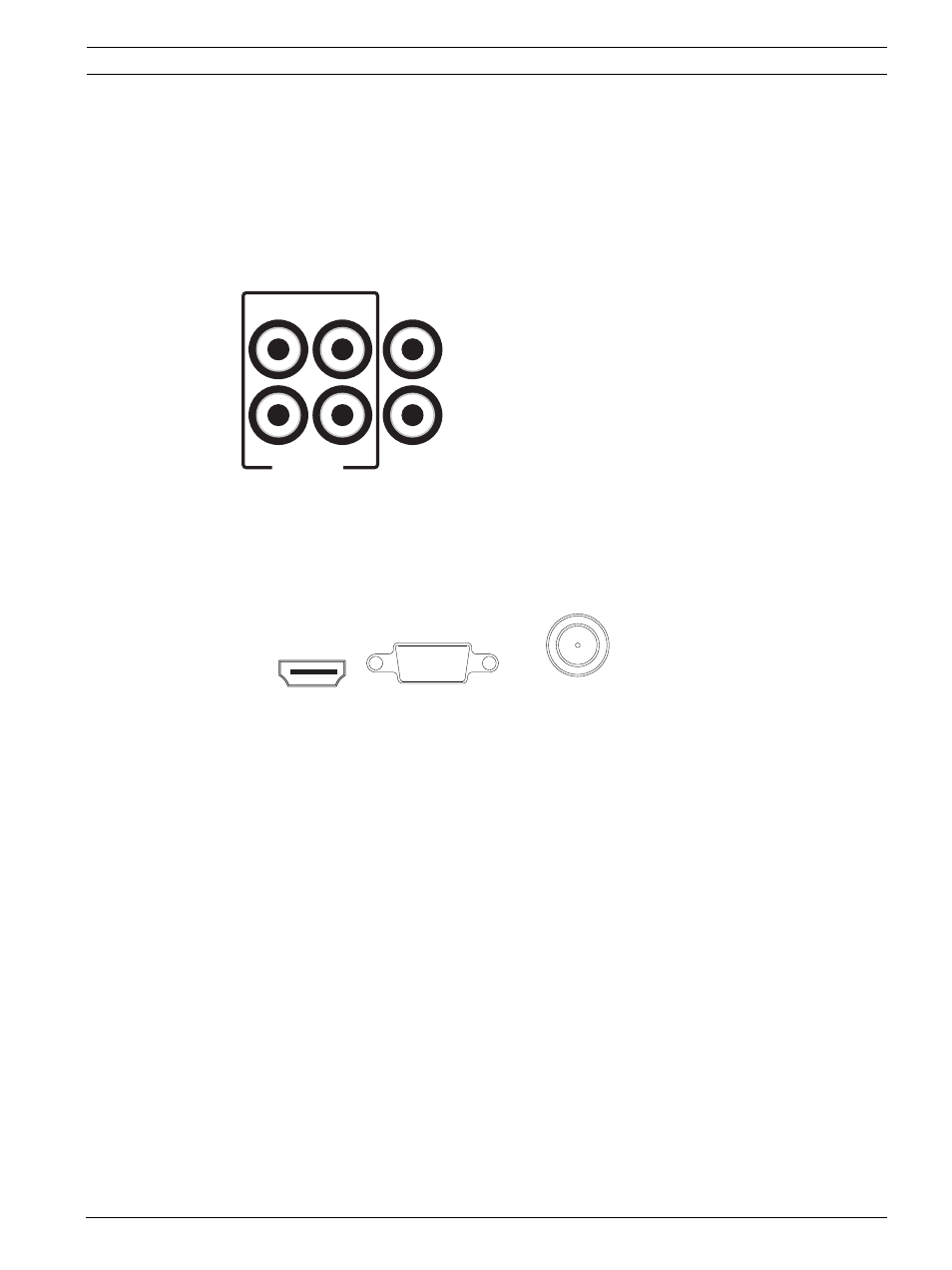

Рисунок 4.3 Разъемы аудиовыходов и аудиовыходов
4.3 Подключение мониторов
Можно подключить до двух мониторов с использованием разъемов VGA, HDMI или CVBS.
Рисунок 4.4 Разъемы монитора
4.3.1 Выход VGA
Подключите устройство к монитору VGA с помощью стандартного кабеля VGA. При
использовании ЖК-мониторов рекомендуется подключать 17-дюймовые мониторы или
больше.
Технические характеристики
Выходной сигнал: VGA
Разрешение: 800x600 (4:3), 1024x768 (4:3) или 1280x1024 (5:4), 1366x768 (16:9) и
1440x900 (16:10) для Монитора A; 800x600 (4:3) для Монитора B
Цвет: True color (32 бита)
Тип разъема: DE-15
4.3.2 CVBS
Подключите выход CVBS монитора B к монитору, используя коаксиальные видеокабели
75 Ом с разъемами BNC.
Технические характеристики
Выходной сигнал: композитный 1 В-pp, 75 Ом, синхр. 0,3 В-pp ±10%
Разрешение: 704 x 576 (для PAL), 704 X 480 (для NTSC)
Тип разъема: BNC
AUDIO
IN
1 2
3 4
AUDIO
OUT
1
2
HDMI MON.B/A
CVBS MON. B VGA MON. A/B
