24 ru | Конфигурация Инфракрасная камера
F.01U.166.250 | 1.0 | 2011.04 Руководство пользователя Bosch Security Systems, Inc.
Порядок установки 3D Diffuser
1. Отвинтите четыре (4) невыпадающих винта под прожектором на передней стороне
устройства (выделены овалом на Рисунок 6.7, ниже).

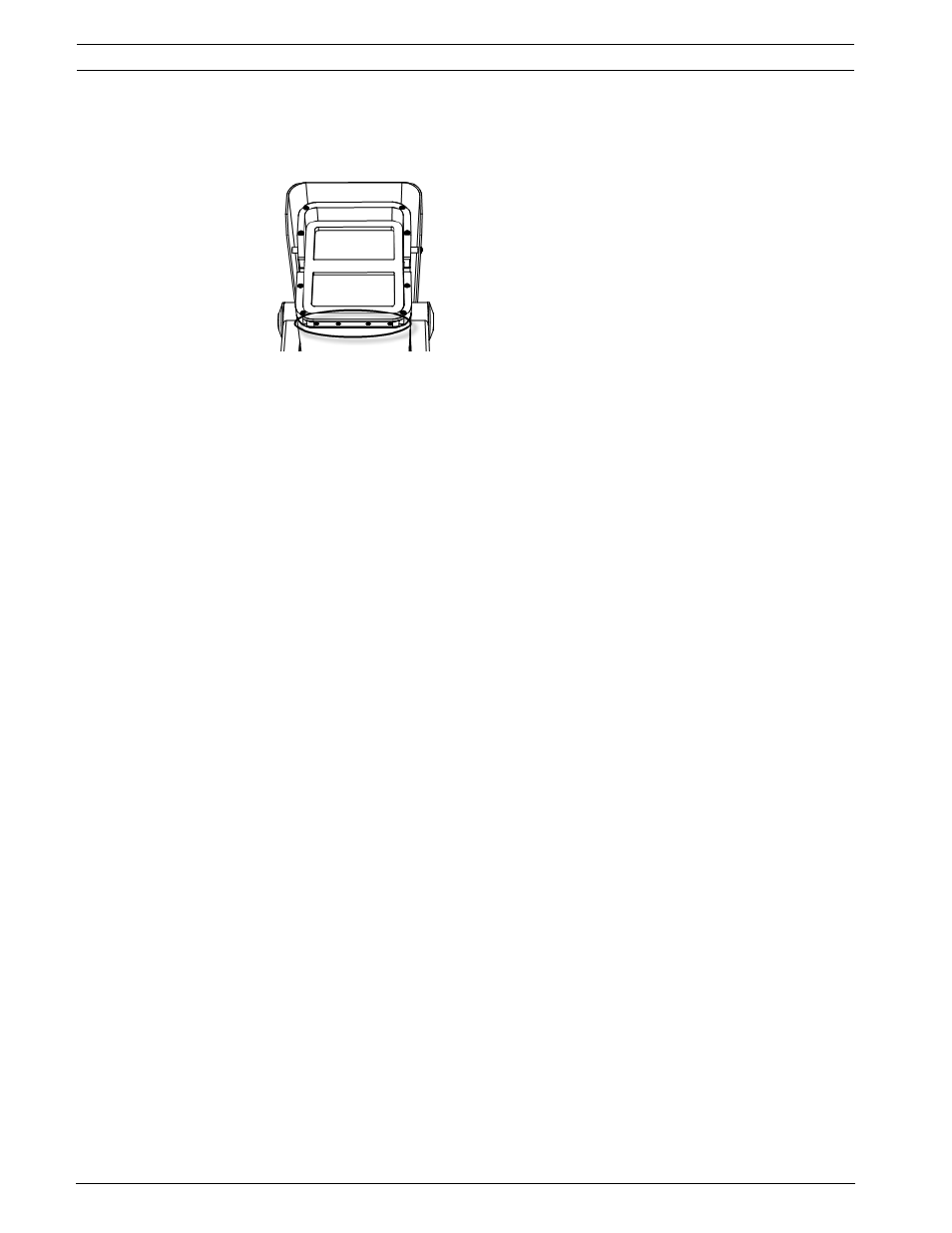

Рисунок 6.7 3D Diffuser (область, обведенная овалом)
2. Отвинтив невыпадающие винты, снимите плату 3D Diffuser.
3. Вставьте 3D Diffuser в прорезь в прокладке на плате 3D Diffuser.
ВНИМАНИЕ! Убедитесь, что рассеиватель вставлен в корпус камеры так, что сторона с
наклейкой направлена на массив светодиодов. Важно, чтобы рассеиватель был
ориентирован так, чтобы сторона с наклейкой была направлена на массив
светодиодов, так как в противном случае эффективность использования ИК-
подсветки будет утрачена.
4. Установите рассеиватель и плату в сборе в корпус камеры, чтобы закрепить и
герметизировать устройство.
Порядок снятия 3D Diffuser
1. Снимите 3D Diffuser и плату в сборе в порядке обратном установке 3D Diffuser.
2. Извлеките 3D Diffuser из платы рассеивателя.
3. Установите плату рассеивателя в корпус камеры, чтобы закрепить и герметизировать
устройство.
